Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | CE , Calibration Certificate(cost additional) |
Numéro de modèle: | HC |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 4 mois |
Conditions de paiement: | L / C, T / T |
Taux de récupération d'hélium: | ≥98% | Station d'essai: | Twostations pour l'essai intérieur et externe |
---|---|---|---|
Gaz de traceur: | Azote et hélium | Pression de fuite d'hélium: | 1.5MPa |
Point de rejet: | 5.0E-7Pa.m3/sec. | ||
Surligner: | équipement de test de fuite d'hélium,essai de fuite d'hélium |

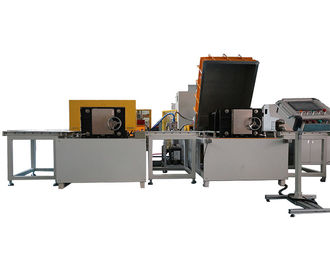

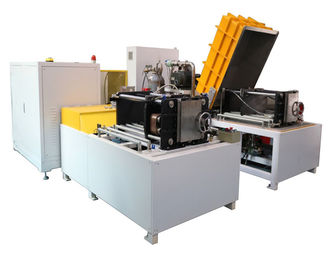

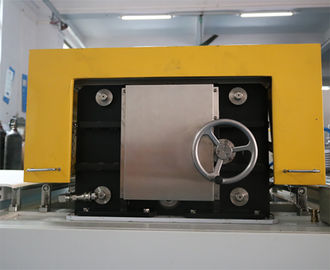

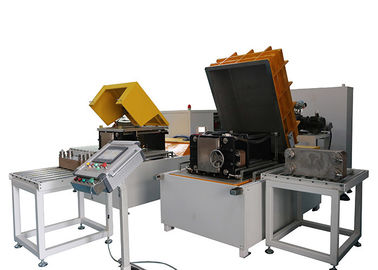

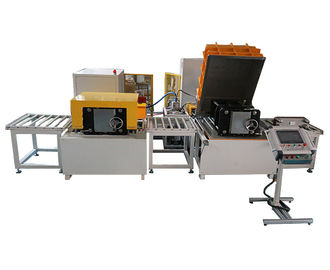

Équipement d'essai des véhicules à moteur de fuite d'hélium d'échangeur de chaleur de plat avec la structure duplex
Cet équipement d'essai de fuite d'hélium convient à la détection de l'herméticité de l'échangeur de chaleur de plat, qui est utile pour beaucoup d'applications industrielles telles que l'industrie pétrolière, la fabrication du papier, la production d'électricité, le textile, la CAHT, la métallurgie, la chimie organique et l'automobile.
Principe et structure d'équipement :
Selon le principe de base de détection de fuite de l'hélium, avec de l'hélium comme gaz de traceur, le système peut détecter la fuite par l'hélium de suffisances dans la cavité de B de l'échangeur de chaleur de plat dans le cycle intérieur de détection de fuite. Et dans le cycle externe de détection de fuite, l'hélium sera en même temps complétés A et B afin de détecter la fuite de la cavité. Avec le détecteur de fuite d'hélium, nous peut rapidement et exactement déterminer l'exactitude de la fuite de l'échangeur de chaleur de plat.
Le système adopte la structure duplex, place l'objet dans le centre d'essai intérieur de fuite pour traiter la détection de fuite intérieure premièrement, et puis pousse le produit au centre d'essai externe de fuite par la ligne de transmission pour traiter la détection. Pour l'objet de trois-cavité, pendant le cycle intérieur d'essai de fuite, l'hélium de suffisance de système dans la cavité d'A pour détecter la fuite entre A B et C.A. Et pendant le cycle externe de détection de fuite, le système peut détecter la fuite des cavités. Ce système vient avec le dispositif de récupération d'hélium, peut sauver le coût d'hélium efficace.
Paramètres techniques : (sera adapté aux besoins du client selon les exigences du client)
Objet | Chaleur-échangeur de plat |
Centre d'essai de fuite | Deux stations : on est pour la force d'objet et l'essai d'étanchéité intérieur, l'autre est pour l'essai d'étanchéité externe |
Taille de chambre d'essai |
850*750*400mm Peut être installé un grand objet (620*500*250mm) ou 2 petits objets (320*100*77mm) |
Gaz pour l'essai d'étanchéité brut | Azote |
Pression de fuite d'azote | 5.5MPa |
Gaz pour l'essai d'étanchéité fin | Hélium 100% |
Pression de fuite d'hélium | 5.0MPa |
Point de rejet | 5.0E-7Pa.m 3/sec. |
Durée de cycle | Cela prend 8 heures pour vérifier 480 petits objets ou 240 grands objets |
Taux de récupération d'hélium | ≥98% |
