Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | calibration certificate (cost additional) |
Numéro de modèle: | ADL-1 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 15 jours |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | ensemble 25 par mois |
mode: | ADL-1 | Contrôle: | PLC |
---|---|---|---|
OPÉRATION: | opération d'écran tactile | Langue: | En anglais |
la norme: | IEC60598 | Clause: | IEC60598.4.14.3 |
Surligner: | Équipement d'essai léger,appareil de contrôle léger mené |

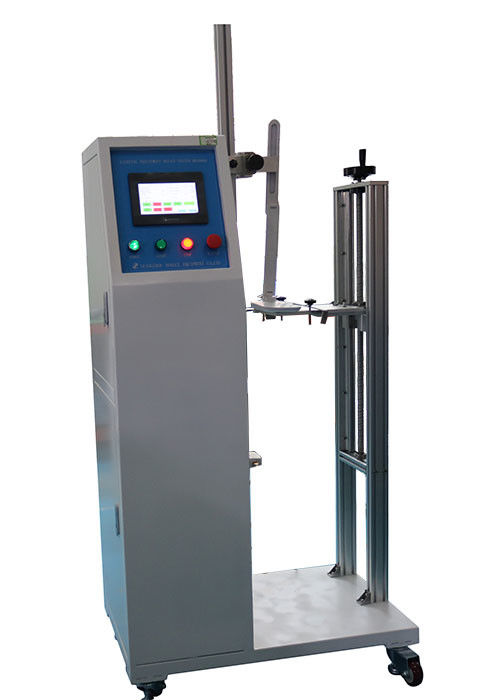

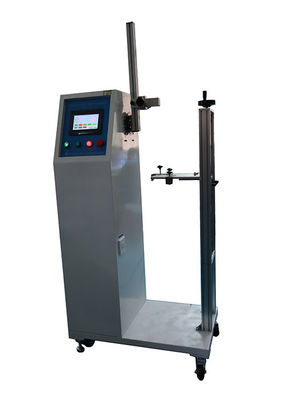

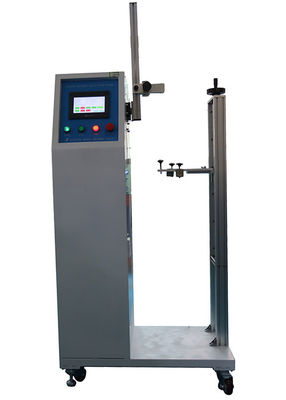

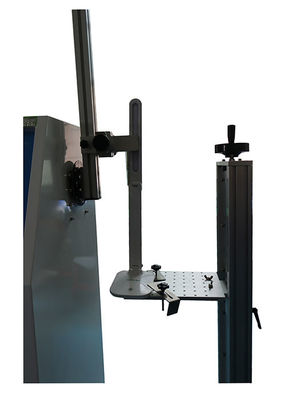

Changement d'apparence de l'équipement d'essai de lumière de lanternes ajustant les dispositifs IEC60598-1 R500mm
Information produit:
Le dispositif est utilisé pour détecter le dispositif de réglage et confirmer conformément à la clause 4.14.3 de la norme CEI60598-1.
Le dispositif de réglage, équipé du câble ou du cordon approprié, doit être utilisé conformément au tableau suivant. Un cycle de fonctionnement est un mouvement d'un extrême de la plage à l'autre et de retour à la position de départ. La vitesse de déplacement ne doit pas faire chauffer sensiblement l'appareil et ne doit pas dépasser 600 cycles par heure.
Pour les dispositifs de réglage constitués d'un tube flexible, la plage de réglage pour ce test est normalement de 135 ° dans les deux sens par rapport à la verticale. Cependant, lorsque cet ajustement ne peut pas être réalisé sans utiliser une force déraisonnable, le tube flexible n'est plié que vers les positions où il restera seul.
Paramètres techniques:
1. La fréquence de test peut être réglée, allant de 0,1 à 10 fois / min.
2. L'angle de flexion peut être réglé, la plage de swing des lignes verticales des deux côtés de
0-180 °.
3. Hauteur du centre de rotation: 1200 mm.
4. Le rayon de giration maximum du pendule: R500mm.
5. Course maximale de l'étirement: 0-650 mm.
6. Angle de rotation de l'action: 0-360 °.
7. Les cycles de test peuvent être définis, le nombre de cycles est compris entre 1 et 9999999.
8. Les appareils peuvent répondre à une variété d'échantillons dans la plage standard des besoins de test.
9. Moteur d'entraînement: servomoteur.
10. Contrôleur: Mitsubishi PLC.
11. IHM: interface à écran tactile.
12. Interface anglaise entière guidée, facile à utiliser.
13. Charge: avec bornes, connectée extérieurement à la charge (la charge est facultative, coût supplémentaire).
Informations standard:
4.11.6 Les systèmes de contact électromécaniques doivent résister aux contraintes électriques survenant en utilisation normale.
La conformité est vérifiée en soumettant les systèmes de contact électromécaniques à 100 opérations à une vitesse qui correspond à une utilisation pratique (une opération fait ou brise le
contact). L'essai est effectué en courant alternatif à la tension nominale et le courant d'essai doit être 1,25 fois le courant nominal du système de contact électrique. Le facteur de puissance de la charge doit être d'environ 0,6, sauf si un courant nominal différent est marqué pour les charges résistives, auquel cas le facteur de puissance de la charge doit être égal à l'unité.
Lorsqu'un luminaire est marqué pour des charges résistives et inductives, il doit être soumis à des essais à des facteurs de puissance de l'unité et de 0,6.
Avant et après les essais, les systèmes de contact électromécaniques doivent être chargés avec 1,5 fois le courant nominal et la chute de tension aux bornes de chaque contact ne doit pas dépasser 50 mV.
À l'issue de ces essais, le système de contact électromécanique doit résister à un essai de rigidité électrique effectué conformément au 10.2.
Après l'essai, les échantillons doivent montrer:
- aucune usure nuisant à leur utilisation ultérieure;
- pas de détérioration des enceintes ou barrières;
- pas de desserrage des connexions électriques ou mécaniques.
Pour les systèmes de contact électromécaniques, l'essai mécanique du 4.14.3 est effectué simultanément à cet essai électrique.
Test sur le réglage des appareils:
Type de luminaire | Nombre de cycles de fonctionnement |
Luminaires destinés à être fréquemment ajustés, | 1500 |
Luminaires destinés à être ponctuellement ajustés, par exemple spots de vitrine | 150 |
Luminaires destinés à être ajustés uniquement lors de l'installation, par exemple les luminaires à projecteurs | 45 |
