Détails sur le produit:
Conditions de paiement et expédition:
|
| Le poste de travail: | 2 | Interface d'opération: | écran tactile de 7 pouces |
|---|---|---|---|
| Mode d'entraînement: | Servomoteur | Système de contrôle: | PLC DE MITSUBISHI |
| Examinez la course: | Linéaire : 0 | 100mm, réglable | Dimensions: | 1300mmx800mmx600mm |
| Surligner: | appareil de contrôle du CEI,Équipement de test de laboratoire |
||

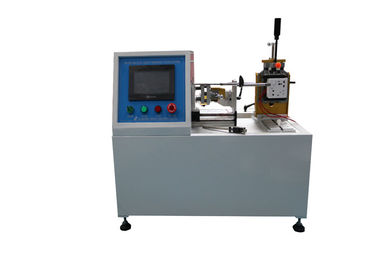

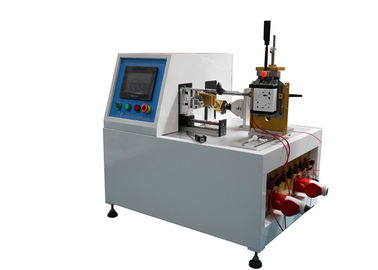

Équipement de test de résistance de stations du contrôle 2 de PLC de commutateur et de Prise-prise du CEI 60884
L'information de production
La machine d'essai est conçue et fabriquée selon IEC60884-1clause 20 et 21 la figue 16, IEC60669-1 et etc. Elle s'applique pour les commutateurs cassant l'essai de durée de capacité et de fonctionnement normal du ménage et les installations électriques fixes semblables, aussi appropriés à l'essai de durée de prises et de capacité de rupture et de fonctionnement normal des prises du ménage et des buts semblables. L'équipement de test simule les commutateurs, les prises et les prises, contacts rotation à long terme, insertion de fusible et retire des actions, pour évaluer si les commutateurs, les prises et les prises, contacts de fusible peuvent résister à l'utilisation normale des dommages mécaniques et des dommages électriques de fatigue, et si les points de contact a le phénomène d'adhérence, les phénomènes fermés ou déconnectés à long terme, pour examiner si les échantillons d'essai sont porté excessif ou avoir d'autres conséquences néfastes. C'est équipement de test spécial pour l'essai de résistance électrique de commutateurs et de prise-prises.

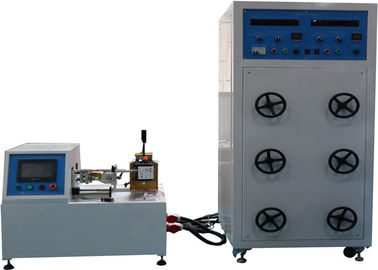

L'équipement de test peut faire l'essai de résistance pour des commutateurs de bouton, des inverseurs à rappel, des prises et des prises. Ajouté à la banque de charge externe (résistif, inductif et capacitif) peut l'essai de chargement de processus, il a un système de contrôle correspondant. Veuillez noter que la banque de charge externe devrait être préparée par l'utilisateur.
Caractéristique
La machine d'essai est faite en cadre en aluminium, plat de joint d'acier inoxydable, conduit par le moteur servo et la vis de boule, avec l'écran tactile de couleur de 7 pouces, le système de contrôle de PLC de Mitsubishi, l'interface humanisée d'opération et l'affichage numérique puissant. Les temps d'essai, temps actuel de conduction, vitesse d'essai, course d'essai peuvent être préréglés. Elle a la fonction d'affichage de courant électrique qui peut montrer le courant de la conduction de l'échantillon. La machine entière d'essai a les 2 postes de travail, chaque station peut traiter les commutateurs et les prises et les prises linéaires synchroniquement. Quand il y a sans interruption de dû "Marche/Arrêt" commuté à l'adhérence ou à l'échec, il alarmera et enregistrera le nombre approprié d'expériences, et il alarme quand les temps d'essai atteignent la valeur de préréglage. La machine d'essai s'arrêtera automatiquement quand une alarme se produit.
Paramètres techniques
| Nom de paramètres | Données de paramètre | Remarque |
| Puissance | AC220V, 50Hz | |
| Le poste de travail |
stations de 1 revêtement ; stations 1 tournantes. travail indépendamment |
|
| Interface d'opération | écran tactile 7-inch | |
| Conduisez le mode | Moteur servo | |
| Système de contrôle | PLC de Mitsubishi | |
| Examinez les périodes | 0~999999 fois, peuvent être préréglées | |
| Temps de conduction | 0~999.9s, peut être préréglé | |
| Temps de coupure | 0~999.9s, peut être préréglé | |
| Examinez la course | Linéaire : 0 | 100mm, réglable | |
| Examinez la vitesse |
15 fois par minute 7,5 fois par minute 30 fois par minute |
|
| Environnement de test |
Pression atmosphérique 80 | 106kpa ; Température ambiante 5~ 40℃ ; Hygrométrie (20~ 90) %RH ; Endroit d'utilisation : secousse pas violente, aucune vibration, aucune perturbation électromagnétique, aucune poussière, gaz pas explosif ou corrosif, bonne dissipation thermique |
|
| Dimensions | L*W*H=1300mmx800mmx600mm | |
| Poids | 180KGS |
Précautions
1. Les opérateurs devraient soigneusement lire les instructions avant d'utiliser cet équipement, comprendre l'utilisation de la sécurité électrique, et faire les mesures de sécurité correspondantes ; procèdent l'essai avant de confirmer là n'est aucun problème caché de la sécurité.
2. La tension est les 1,1 temps de la tension évaluée de l'échantillon, et le courant électrique est 1,25 fois du courant évalué de l'échantillon. Veuillez choisir la tension et les valeurs courantes selon les conditions des normes relatives, ou les échantillons d'essai seront endommagés et des accidents personnels de sécurité seront causés.
3. Les fils des échantillons d'essai qui sont reliés à la charge devraient être s'adaptent au courant évalué permis des échantillons d'essai.
4. Après avoir appuyé sur le bouton d'arrêt d'urgence, il doit être remis à zéro par la droite tordant le bouton, puis la presse "RESET", sinon, l'équipement de test ne fonctionnera pas ou ne fonctionnera pas de manière erronée.
5. Quand le dispositif échoue, veuillez coupent le courant et se remettent en marche alors.
6. Quand l'essai de charge de processus, nécessité suivent strictement les instructions de relier le circuit, aussi bien que prêtent l'attention à la sécurité.
7. Chaque les montages et les brides exige la lubrification et l'entretien réguliers.
