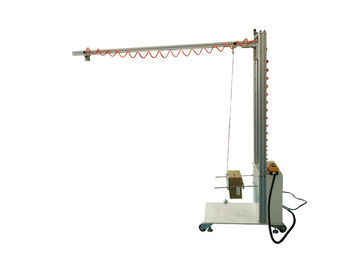

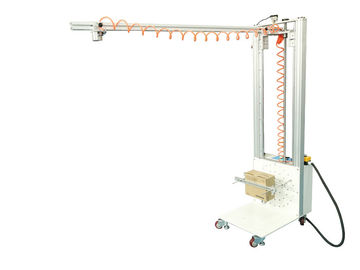

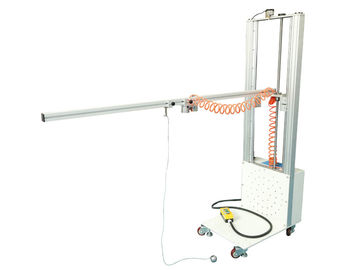

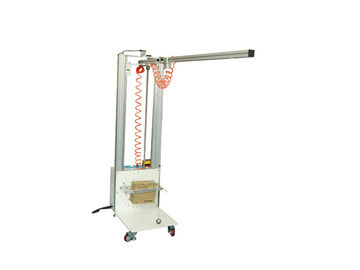

dispositif vertical/horizontal de bille d'acier de 50mm d'impact de contrôle électronique pour loger l'équipement IEC60598

Dispositif vertical et horizontal de bille d'acier d'IEC60598 50mm d'impact de contrôle électronique pour loger l'équipement

Lancement de produit

Le dispositif est basé sur IEC60598-1 les appareils d'éclairage – la partie : Conditions générales et clause 4.13.4a d'essais), IEC60950-1 partie :
Clause 4.2.5 de conditions générales, appareillage électronique de l'audio IEC60065-1, visuel et semblable – la clause d'exigences de sécurité 12.1.4 fig.8, 12.7.3.5 et toutes autres conception standard et fabrication d'équipement de test spécial, appropriées pour loger l'équipement pour le test de performance d'impact d'anti-baisse, le dispositif peut impact vertical de baisse et l'impact du niveau d'oscillation dans deux formes, une exactitude de mesure, la disposition rationnelle, l'opération facile, les établissements et les fabricants importants de la détection de laboratoire de l'instrument idéal.

Paramètres techniques

impact 1.The de la boule : Boucles de ceinture de Φ50mm, 500 ± 25g,

distance 2.Swing centrale : 0-1.5 m (ajustés en ajustant la longueur de la corde) ;

3. Taille de baisse : 0.5-1.5m réglables

manière 4.Lifting : Électrique

5.The maintenant le mode de libération : Contrôle électronique

6. selon la référence standard à fig.

Procédures d'opération

1. Préparation d'essai :

1,1 l'échantillon est fixé en position normale d'utilisation, s'assurent que la surface de soutien de la surface rigide de soutien du choix pour des planchers et les murs soutiennent la surface.

1,2 le dispositif s'est relié à l'alimentation de l'énergie 220V, selon la baisse de sélection d'échantillon : Impact vertical de baisse ou d'oscillation.

Essai de baisse vertical : c'est réduit droit en baisse, comme montré, le fixage fixe par extrémité de corde, boule verticale a juste touché le niveau de la surface témoin (taille 1500mm), essai de défaut d'usine de goutte de 1300mm effectué pour juste la baisse 200mm, la taille 1300mm d'échelle de contrôle de baisse, puis la boule sera placée dans une carte d'aimant de libération de position verticale. Freins de roue fixes, moyens d'empêcher le mouvement.

Essai au choc d'oscillation : Le câble métallique fixe à une extrémité, la boule sera placé au niveau de la carte d'aimant de libération, puis déplace le siège de crochet, font la corde Bengzhi fermant à clef le siège de crochets. Alors la boule est dans un état libre, juste essai de contact une surface verticale (par à télécommande la taille du point d'impact), la boule sera encore placée dans une carte d'aimant de communiqué de position horizontale. Freins de roue fixes, moyens d'empêcher le mouvement.

Si vous voulez balancer à l'extérieur, vous pouvez enlever le ② de ① de l'extrémité de la tige, la changez dans une direction, alors la déplacez dedans, le fixage fixe par extrémité de corde, la boule serez placé au niveau de la carte d'aimant de libération, alors déplacez le siège de crochet, faites la corde se redresser et fermant à clef le siège de crochets, la même méthode que l'oscillation à l'intérieur.

2. Opération d'essai :

Le travail de préparation est effectué, presse sur l'à télécommande pour sortir la croix de boule/plaquette de déverrouillage verticale de boule, procèdent oscillation de boule/essai au choc vertical. Après l'essai, selon des normes déterminées si l'échantillon a qualifié.
