Détails sur le produit:
Conditions de paiement et expédition:
|
| Diamètre de sphère: | SФ35±0.2 | Diamètre de poignée: | Ф10 |
|---|---|---|---|
| Longueur de sonde: | 100±0.2 | Longueur de poignée: | 100 |
| Diamètre du fil en métal: | 1 | Garantie: | 1 an |
| Nom de produit: | Essai Rod Probe D | Standard: | IEC60529 |
| Surligner: | Équipement de test de protection de l'entrée IPX4,équipement de test de protection d'entrée de 1mm |
||

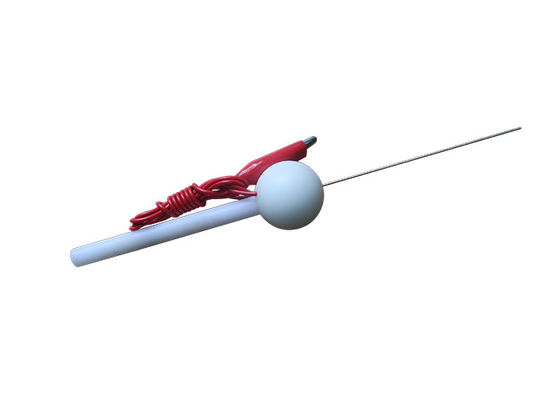

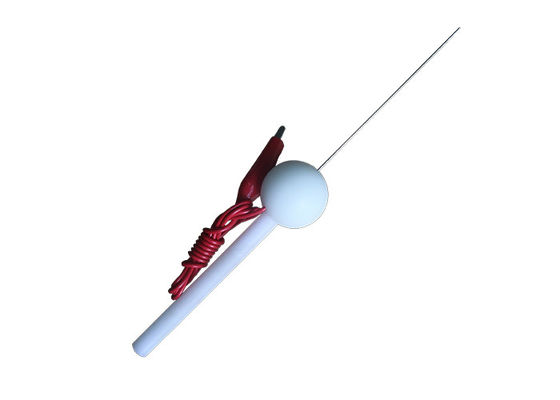

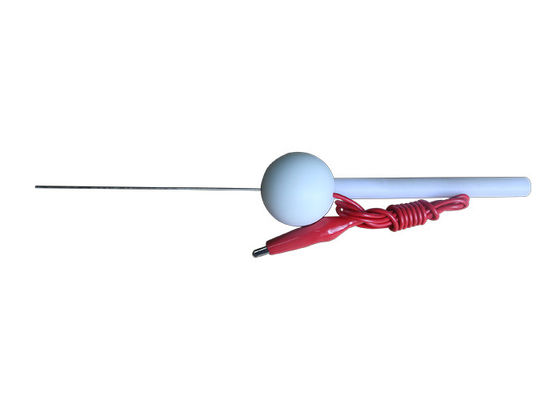

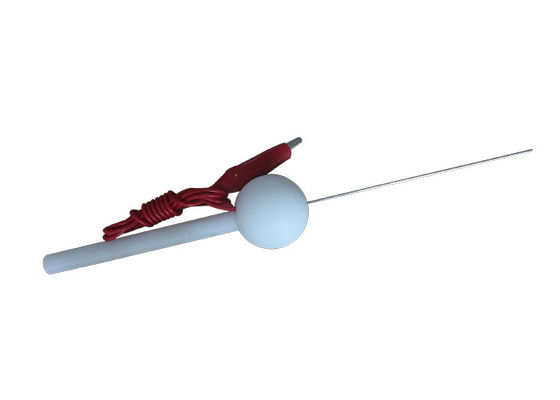

Essai Rod Probe D d'équipement de test de protection d'entrée d'IEC60529 IP4X diamètre de 1 millimètre
Norme : IEC61032 le schéma 4 et IEC60529 pour IP4 et IEC60065.
Description standard :
13,2 conditions d'essai pour les premiers chiffres caractéristiques 1, 2, 3, 4
La sonde d'objet est poussée contre toutes les ouvertures de la clôture avec la force spécifique dans le tableau 7.
Conditions 13,3 d'acceptation pour les premiers chiffres caractéristiques 1, 2, 3, 4
La protection est satisfaisante si le plein diamètre de la sonde spécifique dans le tableau 7 ne traverse aucune ouverture.
La NOTE pour les premiers chiffres caractéristiques 3 et 4 les sondes spécifiques dans le tableau 7 sont prévues pour simuler les corps étrangers qui peuvent être sphériques. Là où une clôture a un indirect ou le chemin tortueux d'entrée et là est n'importe quel doute au sujet de l'entrée d'un objet sphérique capable du mouvement, il peut être nécessaire d'examiner des dessins ou de fournir l'accès spécial pour que la sonde d'objet soit appliquée avec la force spécifique aux ouvertures où l'entrée doit être vérifiée.
Application : Cette sonde de tige est prévue pour vérifier la protection des personnes contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un fil.
Échantillon d'essai : Pièces vivantes de clôture facilement accessible ou pièces mécaniques.
Caractéristique : Elle peut être employée pour l'essai à chocs anti-électrique une fois équipée du connecteur d'amphenol. Ou utilisé pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée). La sonde dont le numéro de type est avec « T » est avec la force.
Paramètres :
| Modèle | HT-I04 | HT-I04T |
| Nom | Sonde D de tige d'essai | Sonde de tige d'essai avec la force |
| Diamètre du fil en métal | Ф1+0.05 0 | Ф1+0.05 0 |
| Diamètre de sphère | SФ35±0.2 | SФ35±0.2 |
| Diamètre de poignée | Ф10 | Ф10 |
| Longueur de sonde | 100±0.2 | 100±0.2 |
| Longueur de poignée | 100 | ---- |
| Force | ---- | Avec la force de 1N |
| Norme appliquée | IEC61032.1 | IEC60529 |
