Le PLC commandent l'équipement de test du CEI pour circulaire a vu le commutateur et garde plus bas l'essai intégré

La circulaire a vu la résistance de commutateur et garde plus bas le dispositif CSG-2 d'essai intégré par temps de rétablissement

Norme : En 60745-2-5 : 2010 annexe M21.18, annexe M21.18.301, annexe M21.203, annexe M21.301, figure M.301, IEC60745-2-5 : 2003 annexe clause 17,101 de 60745-2-5:2010 de BB.20.102, d'en et clause 19.102.3.

Application : Elle est employée pour examiner la représentation circulaire de commutateur de scie et la circulaire a vu la longévité et le temps de rétablissement de la garde inférieure.

Échantillon d'essai : Scies circulaires

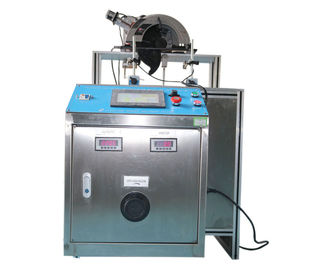

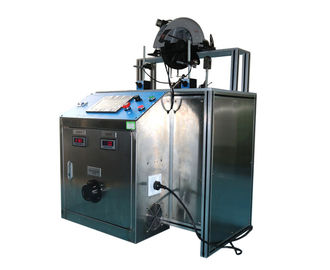

Caractéristique : Cet équipement se compose de deux parts, de système mécanique et de système de contrôle électrique.

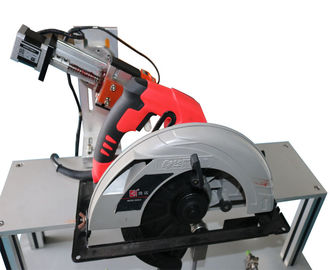

Le système mécanique est la table pour la scie circulaire. Il y a un commutateur et la prise témoin sur la table, opérateur peut pousser le commutateur pour tourner "Marche/Arrêt" l'alimentation d'énergie de charge à l'échantillon d'essai ; différentes tailles des scies circulaires peuvent être placées et fixées sur la table ; sur la table, le dispositif pour fermer à clef le commutateur de la circulaire tenue dans la main a vu en position de "ON" ; la lame peut se prolonger au fond de la table par la cannelure moyenne ; sur la table où sous la lame, il y a le putter inférieur de garde et les capteurs à deux positions, qui peuvent être commande la garde inférieure de la scie circulaire à ouvrir ou être fermée.

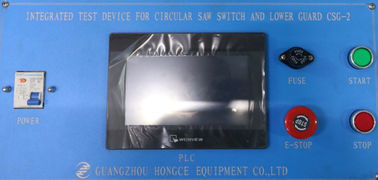

Le système de contrôle électrique comprend l'alimentation d'énergie de charge, le PLC de MITSUBISHI, l'écran tactile de 7 pouces et etc. Peut réaliser l'opération manuelle et l'opération automatique.

Contrôle manuel :

L'opérateur peut manuellement déplacer la garde inférieure que le putter par la presse « tournent manuellement dans le sens horaire » ou « tournez manuellement dans le sens contraire des aiguilles d'une montre » sur l'écran tactile, puis la garde inférieure graduellement ouverte ou étroite, quand le putter fait la garde inférieure à ouvrir dans la position d'ouverture maximum (indicateur correspondant de capteur de position s'allume), actuellement, opérateur peut arrêter l'action inférieure d'ouverture de garde ; et l'opérateur peut manuellement faire le commutateur circulaire de scie pour être "Marche/Arrêt" en appuyant sur le « commutateur sur manuellement » ou « commutez manuellement » sur l'écran tactile, le dispositif de verrouillage de commutateur peut automatiquement fermer à clef ou libérer le commutateur de la scie circulaire. L'opérateur peut appuyer sur la touche "ARRÊT" sur le panneau pour réaliser pour assurer ou ne pas assurer la tension de charge à l'échantillon d'essai.

Opération automatique :

1. l'opérateur peut prérégler la période d'intervalle de la serrure de verrouillage de dispositif ou libérer la circulaire a vu le commutateur, la période d'intervalle de la tension de charge assurée à l'échantillon d'essai, et le temps de séjour d'ouverture de la garde inférieure de la scie circulaire, après ce, la presse d'opérateur seulement « début » sur l'écran tactile, l'essai ci-dessus pour le commutateur circulaire de scie sera traitée automatiquement.

 2. Ce qui suit est principalement pour le circulaire a vu l'essai de la longévité et du temps de rétablissement de la garde inférieure : La scie doit être placé pour un 90°cut et être orientée dans le plan horizontal. La garde inférieure doit être faite un cycle de la pleine position de fermeture dans la position d'ouverture maximum et alors libéré pour 50 000 cycles à un taux moins de 10 cycles par minute, le nombre de fois est enregistré par le capteur de position. L'heure exacte de la garde inférieure n'est pas moins que 0.3s, si dépassez 0.3s, alors le nombre d'un temps mort est compté. L'heure exacte de la garde inférieure de la dernière fois est enregistrée après que l'équipement fonctionne aux temps exigés d'essai, et l'équipement s'arrêtera automatiquement.

Paramètres techniques
