L'équipement de test du CEI, IEC60884 prise de douilles d'isolation de la clause 24,7 goupille l'appareillage d'essai d'abrasion

IEC60884 les douilles d'isolation de la clause 24,7 de la prise goupille l'appareillage d'essai d'abrasion de l'équipement d'essai du CEI

Norme : Le CEI 60884-1 2013 clauses 24,7 et schéma 28, BS1363-1 le schéma 9

Application : Ce dispositif est utilisation pour l'essai la force de résistance à l'abrasion de la douille d'isolation des goupilles de prise

Échantillon d'essai : Douille d'isolation des goupilles de prise

Caractéristique : Le dispositif se compose d'un placement horizontal de la poutre et le mouvement linéaire du siège de montage, où, des extrémités de poutre avec le fil d'acier court du diamètre 1mm est pliées dans une tête en U (forme d'U de verticale deux fixe sur la poutre), fil le fond qu'en U est compresse linéaire de cloison de 6mm l'ourlet de 6mm sur la douille d'isolation de prise, les commandes de moteur le siège de bride de boulon de fixation pour faire échanger le mouvement dans les deux sens, effectuant l'essai d'abrasion à la douille d'isolation de la prise goupille.

Paramètres :

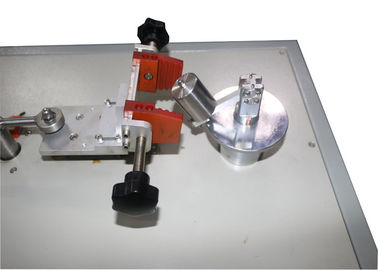

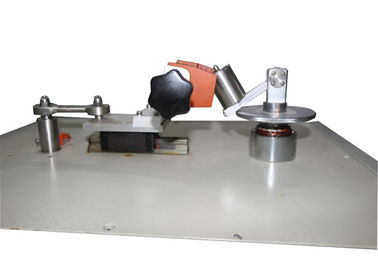

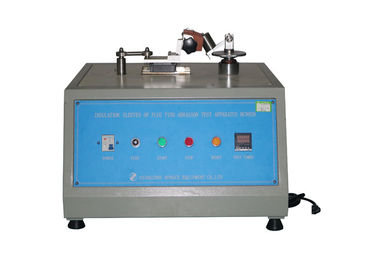

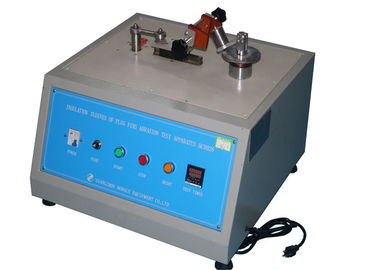

Image pour la référence :

Description standard :

Des goupilles de prise équipées de douilles isolantes sont soumises à l'essai suivant à l'aide d'un appareil suivant les indications du schéma 28.

L'appareillage d'essai comporte une poutre disposée horizontale .which est pivoté au sujet de son point central, longueur courte d'A du fil d'acier, 1mm de diamètre et plié dans une U-forme, la base d'U étant droit, est rigidement attachée, aux deux extrémités, à une extrémité de la poutre, de sorte que la partie droite projette au-dessous de la poutre et soit parallèle à l'ogre d'axe le pivot de poutre.

La prise est tenue par une bride appropriée en une telle position que la partie droite du fil d'acier repose sur le PIN de prise, perpendiculaire à elle. Les pentes de PIN vers le bas sous un angle de 10°to l'horizontal.

La poutre est chargée de sorte que le fil exerce une force de 4N sur la goupille.

La prise est déplacée vers l'arrière et en avant dans une direction horizontale dans le plan de l'axe de la poutre, de sorte que le fil frotte le long la goupille, l'ogre de longueur la goupille endommagée ainsi est approximativement 9mm, dont approximativement 7mm est au-dessus de la douille isolante, l'ogre de nombre que les mouvements est 20000 (10000 dans chaque direction) et le taux d'opération est 30 mouvements par minute.

L'essai est fait sur une borne de chaque spécimen.

Après l'essai, les goupilles montreront à aucun dommages ce qui peut affecter la sécurité ou altérer l'utilisation supplémentaire de la prise, en particulier, la douille isolante n'aura pas des piqûres ou rucked.
