IEC60669-1 la Manche de la boîte 3 de charge de lampe de ballast d'individu d'appareil de contrôle d'appareils électriques de la clause 19,3

Boîte 19,3 de charge de lampe de ballast d'individu de la clause IEC60669-1

Standard

 IEC60669-1 : clause 2017 19,3

Application

 Ce dispositif convient à casser l'essai de durée de capacité et de fonctionnement normal aux commutateurs fixes pour le but tenu et semblable de maison, particulièrement appropriés à l'effort électrique de commutateur de lampe de ballast d'individu et au test de tension thermique quand contrôle le circuit de LED. Pour vérifier si le commutateur peut résister à l'utilisation normale, à n'importe quels dommages mécaniques ou à la défaillance de fatigue électrique sous le fonctionnement normal, en entrent en contact avec le phénomène d'adhérence ou le phénomène à long terme de fermeture ou de séparation, pour examiner si usage excessif ou d'autres conséquences néfastes.

Examinez l'échantillon

 Commutateurs de la lampe de ballast d'individu (SBL)

Caractéristique

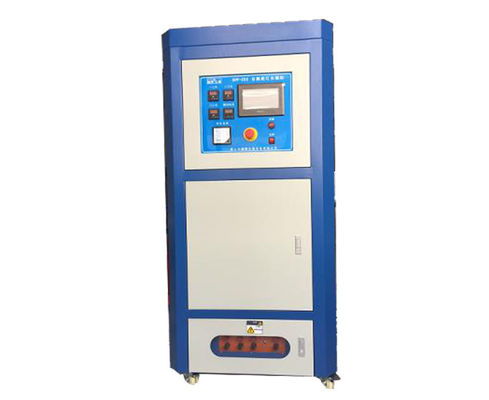

 Dimension environ : au loin (800mm) * profondément (800mm) * haut (1800mm). Le cadre est bleu et les panneaux latéraux sont blanc léger. Au-dessus de l'avant est le panneau de contrôle des opérations. Sur le contrôle il y a commutateur électrique, tension d'essai de produit et des instruments d'affichage de puissance, des alarmes, écran tactile, etc., là est des résistances et des combinaisons de charge de condensateur, contacteurs à C.A., relais. Il y a un terminal sous la boîte, qui est reliée au produit dans la machine d'essai par le fil, et le courant de sortie et fournit la charge dans le procédé d'inspection.

Le système de chargement a été préréglé avec des conditions de charge standard avant expédition. Tant que la tension d'essai est ajustée sur 250V~, l'opérateur appuie sur le bouton de commutateur avec le même courant évalué que le commutateur à examiner, et sa puissance évaluée, forme d'onde d'impulsion, je_{font une pointe} et I rassemblement de² t les conditions correspondantes de la norme.

Il y a 3 stations et 3 commutateurs peuvent être examinés en même temps.

Avec le mode régulateur et le port consacré régulateur, des 90 degrés intégrés fermant le plat, facile de mesurer la forme d'onde de sortie, je_{fais une pointe} la valeur courante et I valeur d'énergie de² t, répondent entièrement aux normes pour des conditions de mesure d'équipement.

Le dispositif est équipé d'un régulateur de tension, qui peut atteindre la tension de 250V exigé par l'essai de commutateur sans besoin d'un régulateur de tension externe.

Paramètres :

1. Alimentation d'énergie : monophasé AC220V±5%/50Hz, alimentation d'énergie pour examiner l'échantillon préparé par l'utilisateur.

2. Mètre de tension : Gamme 0 | 300V, précision 0,5, affichage numérique

3. Compteur d'électricité : 0~9KW, précision 0,5, affichage numérique

4. Canal de sortie : canal 3

5. Chacun a préréglé la tension évaluée par commutateur 250V |, courant évalué 10A, 13A, 16A, 20A quatre facultatif (peuvent être la tension d'essai et le courant adaptés aux besoins du client d'essai).

6. La tension d'entrée est réglable pour s'assurer que la tension d'essai est 250V~

7. Tous les paramètres d'emploi sont placés à 250V~, y compris W, je_{font une pointe}, I² t, et formes d'onde de courant d'irruption.

8. Chaque dispositif fournit un dispositif de contrôle fermant fonction de « (mesure » d'écran tactile) choisie, est chaque fois dans la conduction d'angle de 90 degrés, cette fonction peut être employée pour le calibrage d'équipement et la vérification initiaux de mesure.

9. Avec longtemps/longtemps fonction de protection, la période de protection de 1 | 99S peut être préréglé, protection d'alarme d'arrêt.

10. Environnement d'utilisation : la température 5 | 40 °C, hygrométrie 20 | Rhésus de 90%, pression atmosphérique 80 | 106kpa. Aucune vibration grave, aucune perturbation électromagnétique, aucune poussière, gaz corrosif, bonne dissipation thermique.
