Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Third party calibration certificate(cost additional) |
Numéro de modèle: | HH0807A |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiation |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 30 JOURS |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 10 jeux par mois |
Région de banc d'essai: | φ60cm | Incidence de banc d'essai: | 50 kg |
---|---|---|---|
Temps d'éclaboussure: | 3 S | Plage de température: | RT+10℃~150℃ |
Taux de chauffage: | RT+10℃~150℃≤40min | Système de contrôle: | Contrôle électrique de PLC de Mitsubishi |
Surligner: | Testeur étanche,matériel test matériel |
ISO16750.4 les véhicules routiers de la clause 5,4 arrosent l'éclaboussure 3s de système de test d'éclaboussure sous 0-4°C aux environnements simulés
A. introduction de SYSTÈME :
Elle se conforme à ISO16750.4clause 5,4 : Essai à chocs d'eau glacée, elle est employée pour l'essai de sécurité pour les environnements simulés d'élém. élect. et d'Electronic Systems qui peuvent être sujets à l'eau éclaboussant sur de divers véhicules routiers.
Paramètres techniques de B. :
Modèle | HH0807A |
Examinez l'échantillon | Le système électrique et électronique peut être sujet à l'eau éclaboussant sur les véhicules routiers |
Taille de studio | 100×105×108 (D×W×H) cm |
Région de banc d'essai | φ60cm |
Incidence de banc d'essai | 50kg |
Réglage de la hauteur de banc d'essai | 20cm |
température ambiante | RT+10℃~150℃ |
Taux de chauffage | RT+10℃~150℃≤40min |
Puissance | AC230V 50Hz ou adapté aux besoins du client |
Système de contrôle | Contrôle électrique de PLC de Mitsubishi |
Interface d'opération | opération d'écran tactile de couleur de 7 pouces |
Examinez le modèle | Éclaboussez l'essai d'eau |
Examinez le cycle | Transférez 100 cycles, 0-9999 peut être préréglé |
Éclaboussez le temps | 3s |
Examinez le liquide | NaCl désionisé de l'eau ou de +5% ou poussière d'amende de +3% Arizona |
Examinez la température de l'eau | 0-4°C |
Taux de refroidissement | 20℃~2℃≤60min |
Écoulement d'eau | 3-4L/3s |
Distance entre la buse à jet et l'échantillon d'essai | 325±25mm |
Orientation de l'eau d'éclaboussure | L'échantillon est placé sur la plaque tournante selon l'utilisation réelle, selon la situation réelle de choisir le positionnement (éclaboussure de simple-direction) ou le mode de rotation (le jet orientable) |
Chauffage de DUT | Système de chauffage |
Introduction à la conception structurelle
Ce produit est fait de matériaux de haute qualité, traité par l'installation de fabrication avancée, et la surface de l'enveloppe extérieure est pulvérisée, beau et à plat. La couleur est coordonnée, l'arc est conçu, et les lignes sont lisses et naturelles. Le revêtement est conçu pour être un espace confiné pendant le travail et est fait d'acier inoxydable de haute qualité importé. Le support d'intérieur témoin et d'autres accessoires accessoires sont faits d'acier inoxydable, avec la conception et la longévité raisonnables. Sous les lieux de l'acquiescement aux normes nationales, l'équipement est plus pratique et facile au contrôle basé sur la stabilité de tous les aspects. D'ailleurs, le dispositif a les caractéristiques de l'installation facile, de l'opération simple, et de l'entretien régulier facile.
1. L'enveloppe extérieure de l'équipement est faite de machine-outille à commande numérique galvanisée de haute qualité de plaque d'acier, et la surface de l'enveloppe extérieure est pulvérisée, qui est plus lisse et belle.
2. Le réservoir intérieur est le panneau de haute qualité de miroir de l'acier inoxydable SUS316 ; afin de faciliter la réutilisation du milieu d'essai et le nettoyage après le Zui, le fond du studio d'équipement est conçu comme entonnoir ;
3. Nettoyage d'équipement : Il y a les têtes de jet anti-corrosives à hautes températures multiples de nettoyage à l'intérieur du studio d'équipement. Après que le programme d'équipement soit de finition, la vanne électromagnétique est ouverte, et le bec de nettoyage lié à l'eau du robinet est un studio de lavage orientable ;
4. Dispositif mobile de bec : Le bec est fixe sur les parenthèses supérieures et inférieures avec la couche d'isolation thermique. Quand la température est haute, la parenthèse se déplace hors de la chambre fonctionnante et entre rapidement dans la salle de fonctionnement pendant la pulvérisation ;
5. Débitmètre : Le débitmètre électronique est employé pour mesurer l'écoulement de l'écoulement d'eau d'essai, qui peut commander, ajuster, montrer et accumuler l'écoulement. Produisez le signal 4~20mADC par le convertisseur, reliez à l'unité centrale de traitement, soyez commandé par elle et l'affichage ;
6. Matériel d'isolation : coton à haute densité de fibre de verre pour assurer la représentation d'isolation et pour maintenir une température d'intérieur stable ;
7. La porte est donnée en fenêtre transparente pour observer le changement de l'échantillon d'intérieur. Le voyant à niveau visible est fait de verre trempé creux multicouche ;
8. Le système de mélange adopte le moteur de fan d'axe long et la roue à aubes résistante à la température haute-basse de multi-aile d'acier inoxydable pour réaliser le cycle vertical de diffusion de convection verticale, de sorte que la température et l'humidité dans le laboratoire soient uniformes et stables ;
9. la bande de haute résistance résistante à hautes températures de cachetage de Double-couche est employée entre la porte et l'armoire pour assurer le cachetage de la zone d'essai. Le matériel intérieur de porte de la porte est fait d'acier inoxydable, et la poignée de porte est faite sans réaction, qui facilite l'opération ;
10. Le trou d'essai (côté gauche de la machine) peut être employé pour le cable électrique externe d'essai ou le câble de signal (ouverture 50mm) ;
11. Le système de pompe et de réfrigération de l'équipement sont installés au fond, et le compresseur est importé de la marque de Taikang en France pour assurer l'effet et la fiabilité de refroidissement.
12. Installez la roue mobile à position fixe de haute qualité d'unité centrale sur le fond de la machine, qui peut facilement déplacer la machine à la position indiquée et fixe la roulette après le Zui ;
13. La partie commande de l'équipement est conçue du côté droit de l'équipement. Elle est distribuée avec le contrôleur de température, le commutateur de commande, le réservoir d'eau, etc. Il est facile d'utiliser, simple et facile pour maintenir.
Contrôle de circuit et système de protection
Avec le contrôleur d'écran tactile d'affichage à cristaux liquides de 7 pouces, le contrôle de PLC peut commander la température, pompe et écoulement et temps d'essai respectivement ; l'écoulement est directement affiché sur l'écran tactile.
1. Importation des composants ;
2. Aucun commutateur de protection de fusible ;
3. La surcharge, fuite, a entièrement engainé les TB ;
4. Avec l'arrêt automatique et toute autre protection ;
Système de refroidissement
1. Compresseur : la France entièrement incluse Taikang ;
2. Méthode de réfrigération : réfrigération mécanique ;
3. Mode de condensation : refroidissement à air forcé ;
4. Réfrigérant : R404A (favorable à l'environnement) ;
5. La canalisation entière de système est examinée pour l'essai de ventilation et d'étanchéité de la pression 48H ;
6. Le chauffage et le système de refroidissement est complètement indépendant ;
7. Tube de cuivre réfrigérant en spirale interne ;
8. Vaporisateur de pente ;
9. Le filtre sec, la fenêtre réfrigérante d'écoulement, la valve de réparation, le séparateur d'huile, la vanne électromagnétique et la cuve de stockage sont tous de liquide les pièces originales importées ;
États d'utilisation
1. Température ambiante : 5 ° C | +32 ° C
2. Humidité ambiante : ≤85%
3. Alimentation électrique : Système à cinq fils triphasé d'AC380 (±10%) V/50HZ
4. Capacité préinstallée : au sujet de 16KW

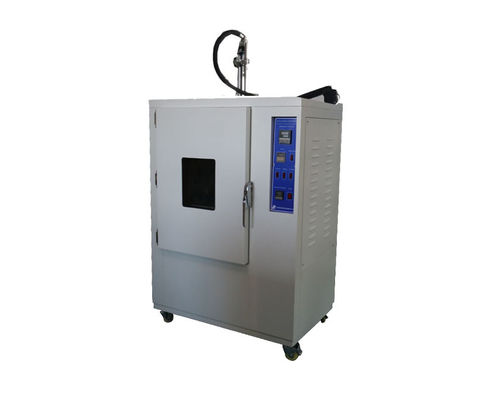

Image pour la référence :
