| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | HH0803 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | Boîte en plastique |
| Délai de livraison: | 3 jours |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 100 /month réglés |
| matériel: | laiton | Diamètre externe: | Ф102mm |
|---|---|---|---|
| Nombre de trous: | 121 | Diamètre des trous de bec: | Φ0.5 |
| Angle de couverture d'aileron: | 30° | norme: | IEC60529 |
| Surligner: | Schéma l'équipement de test de protection de 5 entrées,Équipement de test de protection d'entrée du CEI 60529 |
||

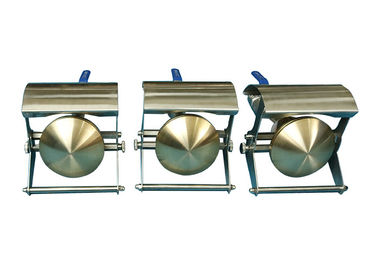

IEC60529 schéma l'appareil de contrôle en laiton tenu dans la main de bec de la pulvérisation 5 pour des trous d'IPX3 IPX4 121
Lancement de produit
Le bec de pulvérisation de HT IPX3/4 est un dispositif tenu dans la main d'essai pour vérifier la protection contre pulvériser et éclabousser l'eau. La pression d'eau peut être ajustée utilisant le bouton de contrôle de flux sur le dispositif pour donner le débit exigé. La pression peut être vue sur la mesure qui est commodément placée par le bec. Le modèle de jet du bec est fait selon les caractéristiques du CEI 60529. La différence entre IPX3 et IPX4 est que la cloison devrait être enlevée dans l'essai IPX4. Pour faire la coquille dans chaque direction possible éclabousse, ce dispositif peut être employée avec une table tournante de l'échantillon.
Paramètres techniques
| Article | Paramètre |
| Puissance d'entrée | Monophasé AC220V, 50Hz |
| Approvisionnement en eau | Le taux d'écoulement d'eau est >10L/min±5%, pression est l'eau propre 50~150kpa sans inclusion. |
| Paramètres de bec de pulvérisation |

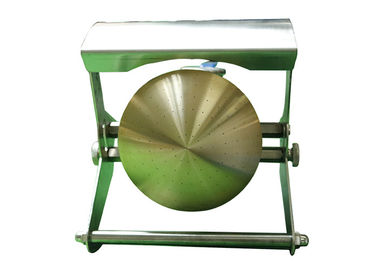

Diamètre externe : Ф102mm diamètre sphérique : SФ75.5mm 121 trous de Ф0.5mm ; 1 trou au centre cercles intimes 1 de 12 trous à 30°pitch 4 cercles externes de 24 trous à 15°pitch Bouclier-aluminium en mouvement Bec-laiton de jet |
| Écoulement d'eau | 10L/min±5%, compteur de débit est réglable |
| Indicateur de pression | 50~150Kpa, gamme de l'indicateur de pression 0~0.25Mpa |
| Cloison | Démontable |
| Conditions de site |
La pièce d'essai imperméable consacrée d'IP, la terre devrait être plate avec l'illumination Avec la bonne fonction de l'apport et du drainage. |
| Temps de essai | Contrôle manuel, au moins 5min |

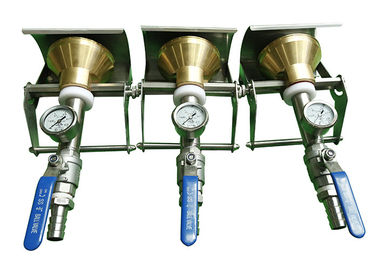

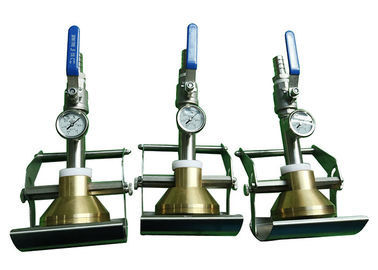

Indicateur de pression
Bouclier mobile avec le contrepoids
Robinet à tournant sphérique pour le règlement d'écoulement d'eau
Connecteur de tuyau
Installation et Commission
Installez le mètre d'écoulement d'eau, le tuyau et le dispositif de arrosage en tant qu'image ci-dessous montrée, et puis ouvrez la valve pour ajuster l'écoulement d'eau pour être (10 ± 5%) l/min, et vérifiez si l'indicateur de pression montre la pression de l'ordre de 50-150KPa. Si l'écoulement d'eau est moins de 10 litres, alors une pompe de gavage devrait être installée, se rapportent svp à l'image de coup.
Estimation imperméable pour l'essai sur prélèvement IP3 : Selon IEC60529 le schéma 5, avec l'essai d'aileron.
Essais sur prélèvement imperméables de l'estimation IP4 : Veuillez enlever l'aileron pour faire l'échantillon peut être éclaboussé dans toutes les directions.
Si vous ne savez pas l'employer, svp cliquez sur ici le manuel d'utilisation HH0803.pdf pour obtenir le manuel d'utilisation de tue.
