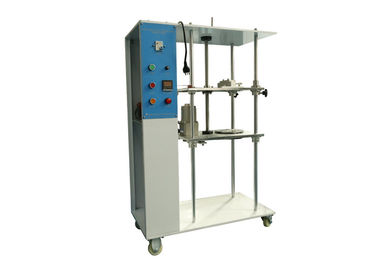

Équipement de test du CEI d'IEC60947-1 2 t/mn 500mm

Nom De Marque:	HongCe
Numéro De Modèle:	HC9903A
Nombre De Pièces:	1 ensemble
Prix:	Negotiatable
Conditions De Paiement:	T/T
Capacité à Fournir:	10 /month réglé

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

norme:

IEC60947-1

Taille d'essai:

250~500mm

Diamètre de la giration:

75mm

Taux d'essai:

10±2 T/MN

Diamètre de trou d'olive:

6.5~28.6mm

Temps d'essai:

0~9999

Détails d'emballage:

contreplaqué

Mettre en évidence:

équipement de test du CEI de 500mm

Équipement de test du CEI du CEI 60947-1

Équipement de test du CEI de 2 t/mn

Description de produit

10 appareillages d'essai de flexion d'équipement de test du CEI du ± 2 t/mn de t/mn pour la bague de la taille 250~500mm de conducteurs à moins de 15mm

Norme :
Mécanisme du CEI 60947-1 “et controlgear de basse tension – partie : Clause 8.2.4.3, le schéma 1 de règles générales”

Description standard :

L'essai doit être effectué avec l'équipement de test approprié. Le nombre spécifique de conducteurs sera relié au terminal. La longueur des conducteurs d'essai devrait être 75 millimètres plus longue que la taille H spécifique dans le tableau 5. Les vis de fixage seront serrées avec un couple selon le tableau 4 ou avec le couple spécifique par le fabricant. Le dispositif examiné sera fixé suivant les indications du schéma 1.

Chaque conducteur est soumis aux mouvements circulaires selon la procédure suivante :

L'extrémité du conducteur à l'essai sera passée par une bague appropriée de taille dans un plateau placé à une taille H au-dessous du terminal d'équipement, comme donné dans le tableau 5. Les autres conducteurs seront pliés pour ne pas influencer le résultat de l'essai. La bague sera placée dans le plateau horizontal concentrique avec le conducteur. La bague sera déplacée de sorte que sa ligne centrale décrive un cercle de diamètre de 75 millimètres au sujet de son centre dans le plan horizontal à 1 0 ± 2 t/mn de t/mn. La distance entre la bouche du terminal et l'extrados de la bague sera à moins de 1 5 millimètres de la taille H dans le tableau 5. La bague doit être lubrifiée pour empêcher lier, tordre ou rotation du conducteur isolé. Une masse comme spécifique dans le tableau 5 doit être suspendue de l'extrémité du conducteur. L'essai se composera de 135 révolutions continues.

Pendant l'essai, le conducteur ni ne s'échappera du terminal ni de la coupure près de l'unité de fixage.

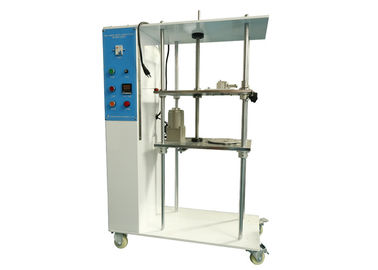

Équipement de test du CEI d'IEC60947-1 2 t/mn 500mm 0

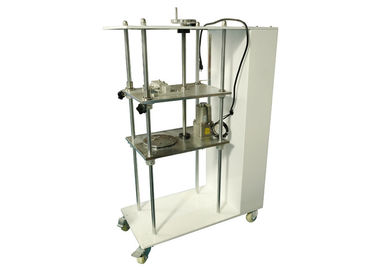

Équipement de test du CEI d'IEC60947-1 2 t/mn 500mm 1

Application :
Il est employé pour juger si la conception et la structure du terminal de vis de fixage est correspondante avec la condition non des sur-dommages au fil. En outre, on l'emploie également pour vérifier si le terminal de vis de fixage peut supporter l'effort au cours du processus de l'utilisation normale.

Paramètres :

Modèle	HC9903A
Taux d'essai	10±2 T/MN
Diamètre de la giration	75mm
Temps d'essai	0-9999
Poids	0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (poids superposés)
Taille d'essai	250~500mm
Diamètre de trou d'olive	6.5mm, 9.5mm, 13mm, 14,5 millimètres, 15.9mm, 19.1mm, 22.2mm, 25.4mm et 28.6mm, PC 9
Normes	IEC60947-1

Table de liste de poids :

Non.	La masse de poids (kilogrammes)	Quantité
1#	0,2 avec le crochet	1 PC
2#	0,3 avec le crochet	1 PC
3#	0,4 avec le crochet	1 PC
4#	0,7 avec le crochet	1 PC
5#	0,7 par le trou	PC 2
6#	0,9 avec le crochet	1 PC
7#	0,9 par le trou	PC 2
8#	crochet 1.4with	1 PC
9#	2 avec le crochet	1 PC
10#	2 par le trou	1 PC
11#	2,3 par le trou	1pc
12#	4,5 avec le crochet	1 PC
13#	4,5 par le trou	1pc
14#	6,8 avec le crochet	1 PC
15#	6,8 par le trou	1 PC
16#	crochet de 8 .2with	1 PC

Table de collocation de poids :

De masse exigé (kilogrammes)	Collocation
0,2	1#
0,3	2#
0,4	3#
0,7	4#
0,9	6#
1,4	8#
2	9#
2,9	9#+7#
4,5	12#
5,9	12#2*5#
8,6	14#+2*7#
9,5	9#+13#+11#+5#
10,4	12#+13#+2*5#
14	14#+13#+10#+5#
15	16#+15#
16,8	16#+13#+11#+2*7#
20	16#+15#+11#+10#+5#
22,7	16#+15#+13#+11#+7#

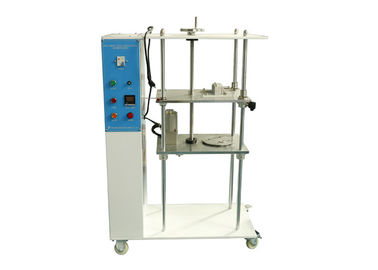

Équipement de test du CEI d'IEC60947-1 2 t/mn 500mm 2
