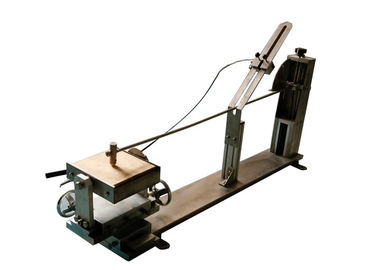

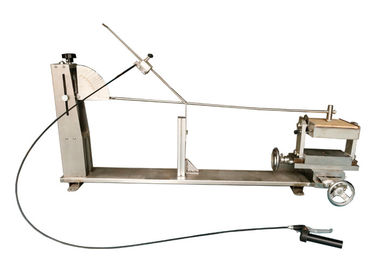

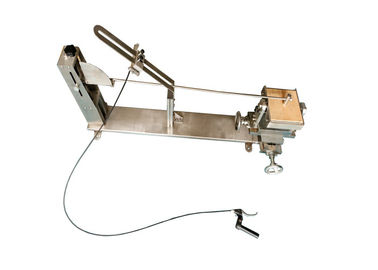

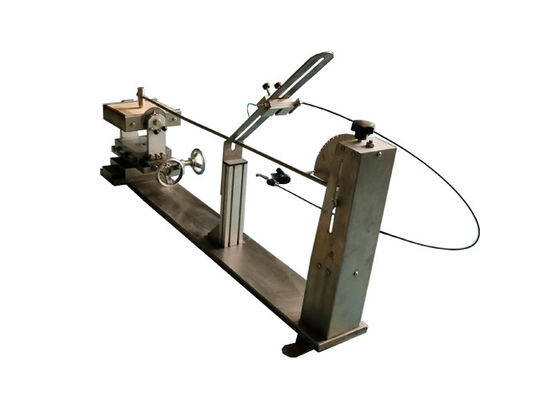

machine d'essai d'impact du déclencheur manuel 1000mm de tube d'acier de 9mm

Pendule du déclencheur manuel 1000mm de tube d'acier de l'appareillage 9mm d'essai de marteau de pendule de basse énergie de machine d'essai au choc

Norme :

IEC60068-2-75 essai environnemental – partie : Essais – essai hein : Le marteau examine l'essai Eha de la clause 5 : Marteau de pendule ; Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 24,1, le schéma 22-26 de conditions générales”

Description standard :

L'appareillage d'essai consiste fondamentalement en un pendule tournant à son extrémité supérieure de façon à pour être maintenu dans un plan vertical. L'axe du pivot est à 1 000 millimètres au-dessus du poste de mesure. Le pendule se compose de bras nominalement rigide et d'élément saisissant étant conforme aux conditions du tableau 1.

Pour examiner lourd, volumineux ou difficile de manipuler des spécimens, un pendule portatif peut être utilisé. Il sera conforme à la description ci-dessus mais son pivot peut être fixé directement sur le spécimen ou sur une structure mobile. Dans ce cas, on lui assurera que, avant les essais, l'axe du pendule est horizontal, que sa fixation est suffisamment rigide, et que le point d'impact est dans le plan vertical passant par l'axe.

Dans tous les cas, quand le pendule est libéré, on lui permettra de tomber seulement sous l'influence de la force de la gravité.

Examinez l'appareil pour des severities ne dépassant pas 1 J

L'élément saisissant comporte un corps en acier avec une insertion de polyamide ayant un visage hémisphérique. Sa masse combinée est 200 g (1 50 g) ± 1 g de sorte que la masse équivalente soit conforme à l'annexe D du tableau 1. donne un exemple d'un appareillage d'essai.

La figure D.1 montre un exemple d'un appareillage d'essai de marteau de pendule pour des énergies ne dépassant pas 1 J. L'élément saisissant est conforme à 5.2.2 et à figure D.2. Le bras est un tube en acier avec un diamètre externe de 9 millimètres (de nominal), et une épaisseur de paroi de 0,5 millimètres (de nominal).

Les spécimens sont montés sur une feuille de contreplaqué place épaisse et 1 de 8 millimètres de 75 millimètres, de préférence selon OIN 1 098, fixé à ses rebords supérieurs et inférieurs à une parenthèse rigide, qui fait partie du montage de support, comme représenté comme exemple sur la figure D.3. Le montage de support a une masse de 1 0 kilogrammes de ± 1 kilogramme et est monté sur un cadre rigide au moyen de pivots. Le cadre lui-même est fixé à un mur solide.

La conception du support est telle que

a) le spécimen peut être placé de sorte que le point d'impact se situe dans le plan vertical par l'axe du pivot de pendule,

b) le spécimen peut être déplacé horizontalement et tourné autour d'une perpendiculaire d'axe à la surface du contreplaqué,

c) le contreplaqué peut être tourné autour d'un axe vertical.

Les spécimens sont montés sur le contreplaqué comme dans le service normal. Là où il n'est pas possible de monter le spécimen directement sur le contreplaqué, un adaptateur approprié devrait être prescrit par les spécifications appropriées. Un exemple d'un adaptateur pour les commutateurs encastrés est montré dans la figure D.4, et un exemple d'un adaptateur pour des supports de lampe est montré dans la figure D.5.

Application :

Ce dispositif convient à l'essai de force mécanique au type boîtes de prises et de prise-débouché, extérieur de support, aux glandes de vis, aux couvertures de glande, au commutateur et à d'autres accessoires électriques pour le ménage et les buts semblables.

Échantillon d'essai :

Type boîtes de prises et de prise-débouché, extérieur de support, glandes de vis, couvertures de glande, commutateur et d'autres accessoires électriques.

Caractéristique :

Le support peut être déplacé en haut et en bas, à gauche et à droite se déplaçant, et l'angle d'impact peut être ajusté. Le dispositif est un dispositif d'impact de pendule de basse énergie pour 2J et ci-dessous.

Paramètres :

1. Pendule : Longueur : 1000mm ; diamètre externe : 9mm ; épaisseur de paroi de tuyau d'acier : 0.5mm ; matériel : acier ; poids : 100±1g

2. Support : poids : 10±1 kilogramme ; c'est bien-ensemble et la direction horizontale et la direction verticale peuvent être ajustées. La parenthèse entière peut être 90°through tourné l'axe de rotation.

3. Élément saisissant : 150g, la masse équivalente 200g. (élément 200g saisissant pour l'option).

4. Taille de table de chute
