Acier inoxydable de dispositif d'essai de compressibilité de résistance thermique d'appareil de contrôle de prise de prise du CEI 60884-1

Acier inoxydable de dispositif d'essai de compressibilité de résistance thermique d'appareil de contrôle de prise de prise du CEI 60884-1

Norme : Le CEI 60884-1 2013 clauses 24,19, 25,4 et schéma 38

Description standard :

Les spécimens sont soumis à un essai de compressibilité à l'aide d'un appareil suivant les indications du schéma 38, l'essai étant fait dans une armoire de chauffage à une température de (80 ± 2) °C.
L'appareil comporte deux mâchoires en acier, ayant un visage cylindrique du rayon de 25 millimètres, une largeur de 15 millimètres et une longueur de 50 millimètres. La longueur de 50 millimètres peut être augmentée, selon la taille de l'accessoire à examiner.
Les coins sont arrondis avec un rayon de 2,5 millimètres.                                        Appareil de contrôle de prise de prise
Le spécimen est maintenu entre les mâchoires de telle manière que ceux-ci pressent contre lui dans le secteur où il est saisi dans l'utilisation normale, la ligne centrale des mâchoires coïncidant aussi presque comme possible avec le centre de ce secteur. La force appliquée par les mâchoires est 20 N.
Après 1 h, les mâchoires sont enlevées et les spécimens ne montreront aucun dommage au sens de cette norme.         Appareil de contrôle de prise de prise

Application : Ce dispositif est utilisation pour l'essai de compressibilité pour la vérification de la résistance à la chaleur pour des accessoires pour les appareils électriques et la boîte de support extérieur

Échantillon d'essai : Linceuls de prise-débouché portatif, d'accessoires pour les appareils électriques et de boîte de support extérieur

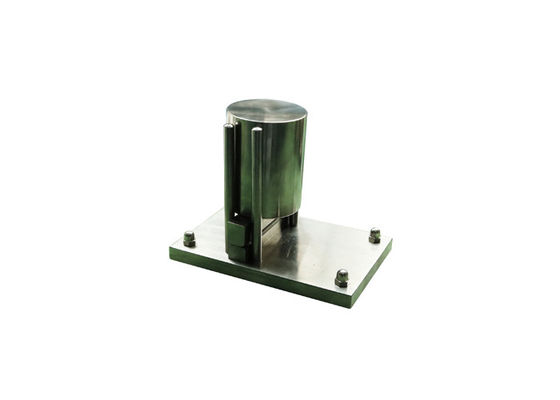

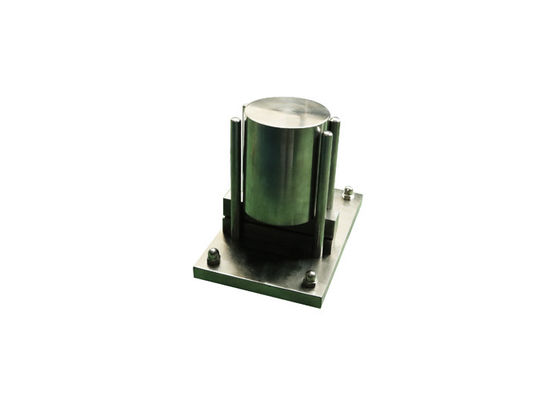

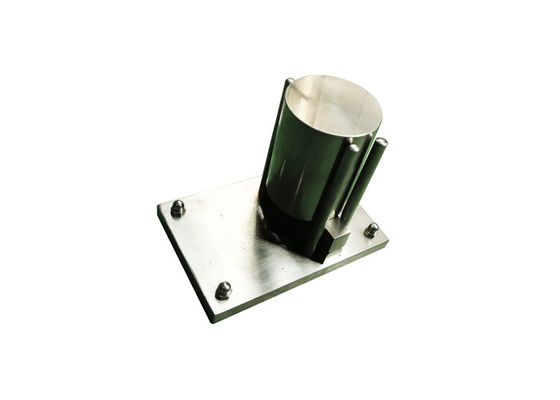

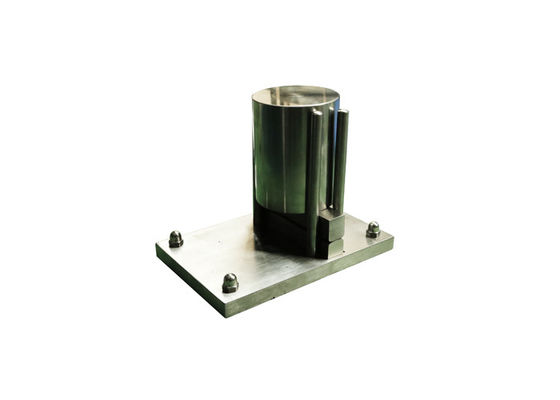

Caractéristique : Ce dispositif d'essai de compressibilité se compose avec la mâchoire mobile, la mâchoire fixe, les guides, et les poids de compression, l'utilisation pour l'essai de compressibilité pour la vérification de la résistance à la chaleur pour des accessoires pour les appareils électriques et la boîte de support extérieur avec une chambre de chauffe.

Paramètres :

1. Poids de compression : avoir un visage cylindrique du rayon de 25 millimètres, coins sont arrondis avec un rayon de 2,5 millimètres
2. Force de compression : 20N
3. Temps d'essai :                                                                        Appareil de contrôle de prise de prise

1 minute, essai à une température de (°C de 25 ± 5) - pour des linceuls des prise-débouchés portatifs – ;

1 heure, essai à une température de (°C de 80 ± 2) - pour des accessoires pour les appareils électriques et la boîte de support extérieur.
