Sonde B de doigt d'équipement de test de protection d'entrée de l'eau de 37° IP2X

Sonde B de doigt d'essai d'équipement de test de protection d'entrée d'IEC60529 IP2X

Norme : Figure 2 du CEI 61032, IEC60950 figure 2A, IEC60884, IEC60335, UL507, et UL1278 schéma 8,4.

Description standard :

IEC60529

États 12,3 d'acceptation

La protection est satisfaisante si à dégagement approprié est gardé entre la sonde d'accès et les pièces dangereuses.
Pour l'essai du premier chiffre caractéristique 1, la sonde d'accès diamètre de 50 millimètres ne traversera pas complètement l'ouverture.
Pour l'essai du premier chiffre caractéristique 2, le doigt joint d'essai peut pénétrer à sa longueur de 80 millimètres, mais le visage d'arrêt ( 50 millimètres de  20 millimètres) ne traversera pas l'ouverture. À partir de la position droite, les deux joints du doigt d'essai seront successivement pliés par
pêchez jusqu'à de 90° en ce qui concerne l'axe de la section contiguë du doigt et serez placé en chaque position possible.
Voir l'annexe A pour davantage de clarification.                                       Équipement de test de protection d'entrée

États 15,3 d'acceptation
La protection est satisfaisante si à dégagement approprié est gardé entre la sonde d'accès et les pièces dangereuses.
Dans le cas de l'essai pour la lettre supplémentaire B, le doigt joint d'essai peut pénétrer à sa longueur de 80 millimètres, mais le visage d'arrêt (∅ 50 millimètres de × 20 millimètres) ne traversera pas l'ouverture.                                  Équipement de test de protection d'entrée
À partir de la position droite, les deux joints du doigt d'essai seront successivement pliés par un angle jusqu'à de 90° en ce qui concerne l'axe de la section contiguë du doigt et placés en chaque position possible.
En cas d'essais pour les lettres supplémentaires C et D, la sonde d'accès peut pénétrer à son intégral, mais le visage d'arrêt ne pénétrera pas entièrement par l'ouverture. Voir l'annexe A pour davantage de clarification.                      Équipement de test de protection d'entrée
Les conditions pour la vérification de à dégagement approprié sont identiques à ceux données dans 12.3.1, 12.3.2 et 12.3.3.

Application : Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt.

Échantillon d'essai : Pièces vivantes de clôture facilement accessible ou pièces mécaniques.

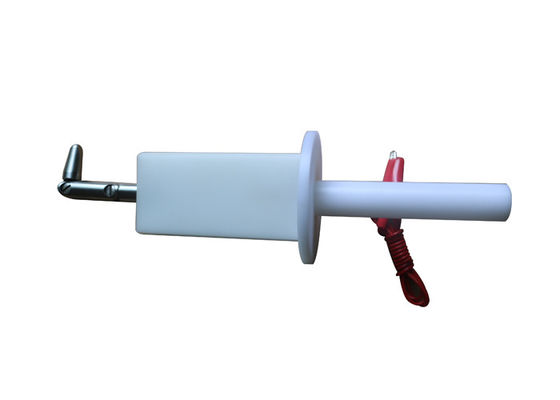

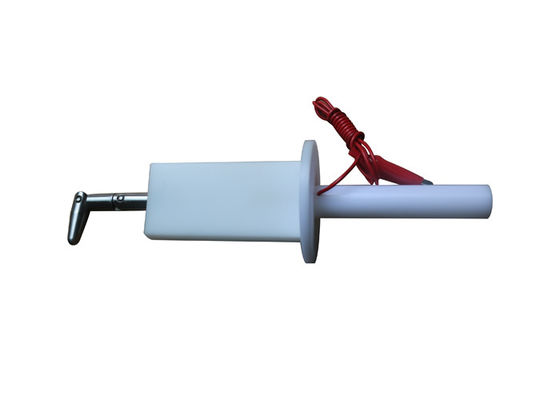

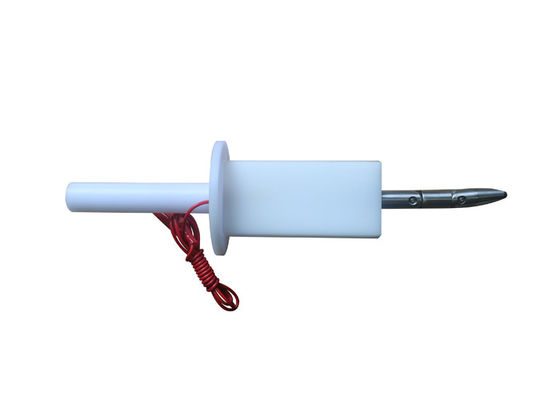

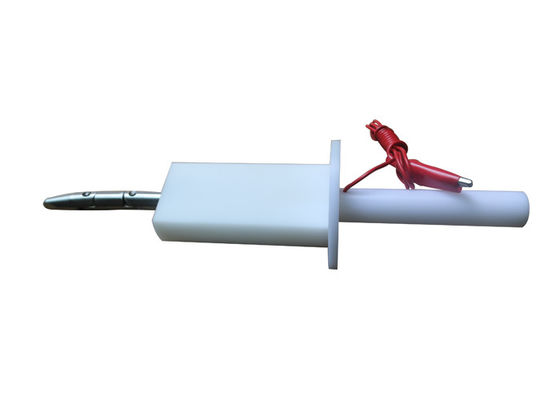

Caractéristique : Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°. Personnalisable : elle peut être employée pour l'essai à chocs anti-électrique une fois équipée des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisée pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).

Paramètres (millimètre) :
