| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Third part calibration certificate(cost additional) |
| Numéro de modèle: | HH0803 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | ensemble 20 par mois |
| Nom de produit: | Appareil de contrôle tenu dans la main de bec de pulvérisation | Garantie: | 1 an |
|---|---|---|---|
| Standard: | IEC60529 | Application: | Essai de jet d'eau pour IPX3 IPX4 |
| Fonction: | Essai de niveau de protection d'entrée | Matériel: | Laiton + acier inoxydable |
| écoulement d'eau: | 10L/min±5% | Diamètre externe du bec de pulvérisation: | Ф102mm |
| Surligner: | Équipement de test de protection d'entrée du CEI 60529,Équipement de test de protection de l'entrée IPX4,Appareil de contrôle tenu dans la main de bec de pulvérisation |
||

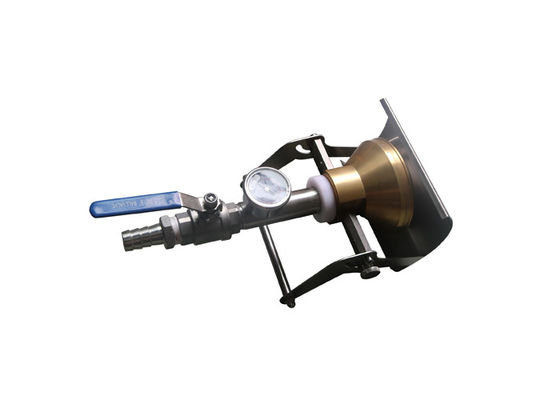

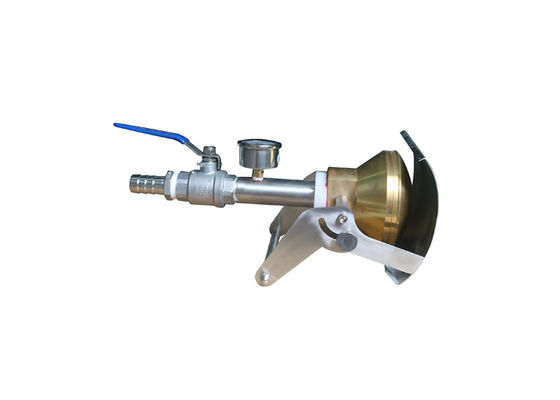

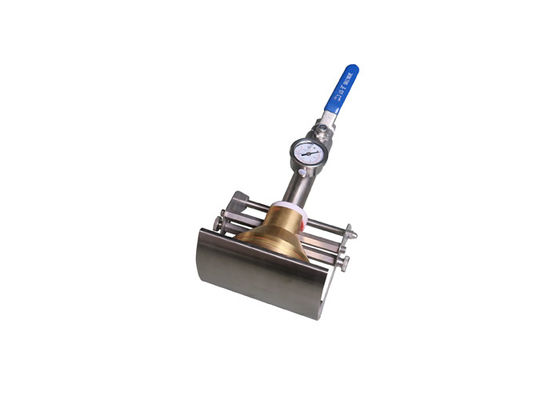

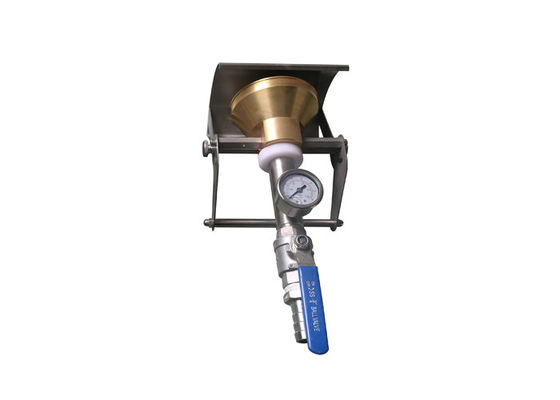

Appareil de contrôle tenu dans la main de bec de pulvérisation d'équipement de test de protection de l'entrée IEC60529 avec 121 trous
Description standard :
Résistance d'humidité 15
15,1 la clôture de l'appareil assurera le degré de protection contre l'humidité selon la classification de l'appareil.
La conformité est vérifiée comme spécifique dans 15.1.1 15.1.2 prenants en considération, l'appareil n'étant pas relié aux canalisations d'approvisionnement.
L'appareil résistera alors à l'essai de force électrique de 16,3 et l'inspection prouvera qu'il n'y a aucune trace de l'eau sur l'isolation qui pourrait avoir comme conséquence une réduction de dégagements et de lignes de fuite au-dessous des valeurs spécifiques dans la clause 29.
NOTEZ la clôture externe est soigneusement essuyé pour enlever n'importe quelle eau en surplus avant inspection. Le soin doit être pris en démantelant pour éviter de déplacer n'importe quelle eau dans l'appareil. Équipement de test de protection d'entrée
15.1.1 des appareils autres que ces IPX0 classifiés sont soumis aux essais du CEI 60529 comme suit :
– Appareils IPX1 comme décrit dans le paragraphe 14.2.1 ;
– Appareils IPX2 comme décrit dans le paragraphe 14.2.2 ;
– Appareils IPX3 comme décrit dans le paragraphe 14.2.3a ;
Appareils du − IPX4 comme décrit dans le paragraphe 14.2.4a ;
– Appareils IPX5 comme décrit dans le paragraphe 14.2.5 ;
– Appareils IPX6 comme décrit dans le paragraphe 14.2.6 ;
– Appareils IPX7 comme décrit dans le paragraphe 14.2.7. Pour cet essai l'appareil est immergé dans le NaCl contenant de l'eau approximativement de 1 %.
NOTEZ le bec de pulvérisation tenu dans la main peut être employé pour l'essai des appareils qui ne peuvent pas être placés sous le tube de oscillation spécifique dans le CEI 60529.
Des valves de l'eau contenant les pièces vivantes et qui sont incorporées dans des tuyaux externes pour la connexion d'un appareil aux conduites d'eau principale sont soumises à l'essai spécifique pour les appareils IPX7. Équipement de test de protection d'entrée
Norme : Degré IEC60529 de protection fourni par des clôtures (code d'IP) de l'IPX3 et de l'IPX4, IEC60884-1, IEC60335-1, IEC60598-1.
Application : Elle est employée pour l'essai d'IPX3 et d'IPX4.
Échantillon d'essai : L'appareillage d'essai avec des fonctions de preuve de l'eau, telles que les appareils électroniques, lampes, armoires électriques, composants électriques, voiture, moto, produits électriques (tels que l'instrument des véhicules à moteur, toutes sortes de commutateurs, les moteurs micro, etc.)
Caractéristique : La différence entre IPX3 et IPX4 est que la cloison devrait être enlevée dans l'essai IPX4. Pour faire la coquille dans chaque direction possible éclabousse, ce dispositif peut être employée avec une table tournante de l'échantillon.
Équipement de test de protection d'entrée
Paramètres :
| Article | Paramètre |
| Puissance d'entrée | Monophasé AC220V, 50Hz |
| Approvisionnement en eau | Le taux d'écoulement d'eau est >10L/min±5%, pression est l'eau propre 50~150kpa sans inclusion. |
| Paramètres de bec de pulvérisation |
Diamètre externe : Ф102mm diamètre sphérique : SФ75.5mm 121 trous de Ф0.5mm ; 1 trou au centre cercles intimes 1 de 12 trous à 30°pitch 4 cercles externes de 24 trous à 15°pitch Bouclier-aluminium en mouvement Bec-laiton de jet |
| Écoulement d'eau | 10L/min±5%, compteur de débit est réglable |
| Indicateur de pression | 50~150Kpa, gamme de l'indicateur de pression 0~0.25Mpa |
| Cloison | Démontable |
| Conditions de site |
La pièce d'essai imperméable consacrée d'IP, la terre devrait être plate avec l'illumination Avec la bonne fonction de l'apport et du drainage. |
| Temps de essai | Contrôle manuel, au moins 5min |
