Sonde B de doigt de l'essai IEC60335-2-14 avec le visage circulaire d'arrêt de diamètre de 125mm

Sonde B de doigt de l'essai IEC60335-2-14 avec le visage circulaire d'arrêt de diamètre de 125mm

Description standard : Pour des mélangeurs, des parties détachables, excepté des couvercles, ne sont pas enlevées. L'essai est effectué avec une sonde d'essai semblable à celle de la sonde B d'essai du CEI 61032 mais avoir un visage circulaire d'arrêt avec un diamètre de 125 millimètres au lieu du visage non-circulaire, de la distance entre l'astuce du doigt d'essai et du visage d'arrêt étant de 100 millimètres.

Norme : IEC60335-2-14 clause 20,2.

Application : Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt.                  Sonde de doigt d'essai

Échantillon d'essai : Mélangeur, facilement pièces vivantes de clôture accessible ou pièces mécaniques.

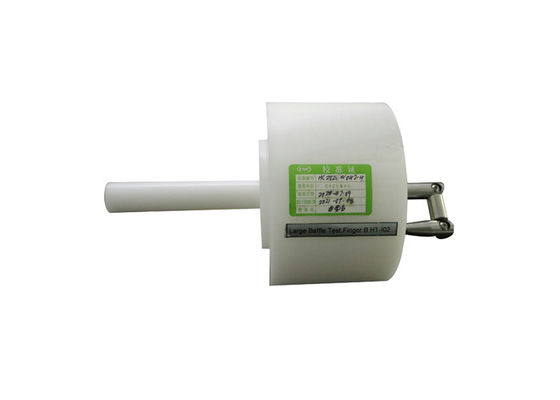

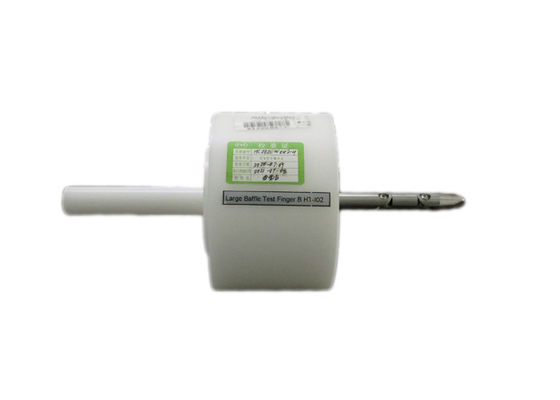

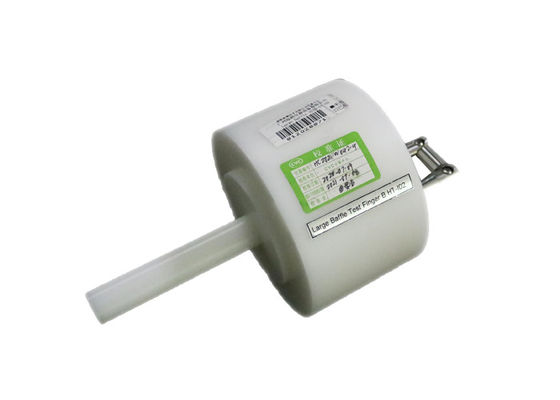

Caractéristique : Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°. Personnalisable : elle peut être employée pour l'essai à chocs anti-électrique une fois équipée des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisée pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).                                        Sonde de doigt d'essai

La sonde ayant un déflecteur de 125mm de diamètre et de 80mm dans l'épaisseur, qui est faite en nylon, dans le blanc. La longueur de doigt est de 100 millimètres et fait de l'acier inoxydable.

Paramètres (millimètre) :
