Sonde d'essai de télécom de sonde de doigt d'essai de la figure V.3 du CEI 62368-1 avec IEC60950 la figure 2C

Sonde d'essai de télécom de sonde de doigt d'essai de la figure V.3 du CEI 62368-1 avec IEC60950 la figure 2C

Description standard (le CEI 62151 4.2.2.1) :

Accessibilité de 4.2.2.1
L'équipement sera ainsi construit que dans des SECTEURS d'ACCÈS CLIENT il y a à protection appropriée contre le contact avec les parties nues de TNV - 1, TNV - 2 et
TNV - 3 CIRCUITS sauf qu'accès est autorisés à :                                                 Sonde de doigt d'essai
– contacts des connecteurs qui ne peuvent pas être touchés par la sonde d'essai (le schéma 3) ;
– parties conductrices nues à l'intérieur d'un compartiment à piles qui est conforme à 4.2.2.2 ;
– parties conductrices nues de TNV - 1
CIRCUITS qui sont reliés à un terminal de MISE À LA TERRE PROTECTEUR ;
Dans des RÉGIONS d'ACCESS de SERVICE, aucune condition n'est définie concernant l'accès à TNV - 1, TNV - 2 ou à TNV - 3 CIRCUITS, néanmoins DANGEREUX - VIVANT - des PIÈCES seront localisées ou gardées de sorte que la transition involontaire par les matériaux conducteurs qui pourraient être présents soit peu probable.                   Sonde de doigt d'essai
Toutes les gardes priées pour la conformité à 4.2.2.1 seront facilement démontables et remplaçables si le retrait est nécessaire pour le service.
Dans des EMPLACEMENTS RESTREINTS d'ACCESS aucune condition n'est accès egarding spécifique à TNV - 1, TNV - 2 ou à TNV - 3 CIRCUITS.
Cependant, - VIVANT - des PIÈCES DANGEREUSES seront localisées ou gardées de sorte que court-circuiter accidentel aux CIRCUITS de TNV, par exemple par des OUTILS ou des sondes d'essai employés par le PERSONNEL de SERVICE, soit peu probable. Toutes les gardes priées pour l'ompliance avec 4.2.2.1 seront facilement démontables et remplaçables si le retrait est nécessaire pour le service.                 Sonde de doigt d'essai
La conformité est vérifiée par inspection, par la mesure et à l'aide du doigt d'essai (le CEI 61032, la sonde d'essai B) s'est appliqué comme spécifique dans la section de conformité de la norme appropriée d'équipement), et la sonde d'essai, le schéma 3.

Norme : Clause 5.3.2 de 62368-1:2018 du CEI et figure V.3, IEC60950 figure 2C, IEC60065 : 2014 annexe B, sonde d'essai. Accordant la figure 3 du CEI 62151 et UL6500 la figure B.1.

Application : Elle est employée pour les pièces nues de circuits de TNV d'équipement de technologie de l'information pour voir s'ils ont la protection suffisante.

Échantillon d'essai : Équipement de technologie de l'information.

Caractéristique : Poignée en nylon + sonde d'acier inoxydable.

Paramètres :

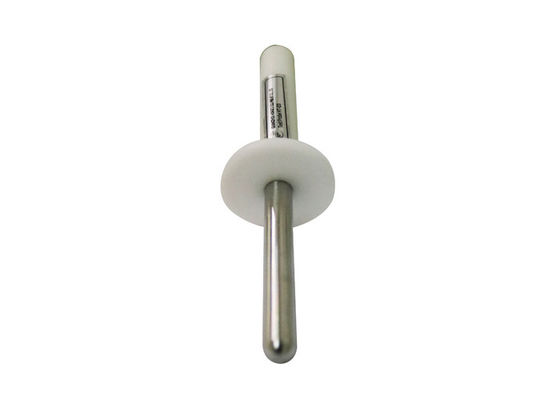

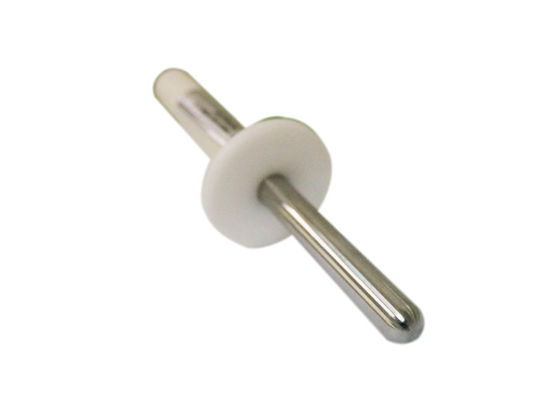

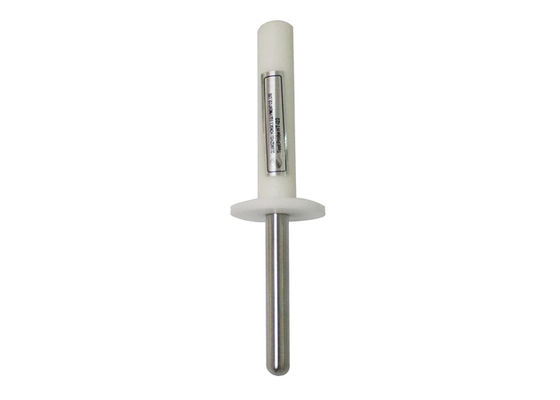

Image pour la référence :
