Corde d'offre de l'écran tactile IEC60335-1 fléchissant l'appareil de contrôle d'appareils électriques d'appareillage d'essai

Corde d'offre de l'écran tactile IEC60335-1 fléchissant l'appareil de contrôle d'appareils électriques d'appareillage d'essai


Description standard (IEC60335-1 clause 23,3) :

Différentes parties d'un appareil qui peut se déplacer relativement à l'un l'autre dans l'utilisation normale ou pendant l'entretien d'utilisateur ne causera pas l'effort anormal aux connexions électriques et aux conducteurs internes, y compris ceux fournissant mettant à la terre la continuité. Les tubes métalliques flexibles n'endommageront pas l'isolation des conducteurs contenus dans eux. des ressorts d'Ouvert-bobine ne seront pas utilisés pour protéger le câblage. Si un ressort hélicoïdal, les tours dont le contact un un autre, est employé à cet effet, il y aura à doublure isolante appropriée, telle que la gaine d'une corde flexible étant conforme au CEI 60227, au CEI 60245 ou au CEI 62821, en plus de l'isolation des conducteurs.
La conformité est vérifiée par inspection et par l'essai suivant.
Si le fléchissement se produit dans l'utilisation normale, l'appareil est placé dans la position normale d'utiliser-et est fourni à la tension évaluée et actionné sous le fonctionnement normal.
La partie mobile est faite avancer vers l'arrière et, de sorte que le conducteur soit fléchi par le plus grand angle permis par la construction, le taux de fléchissement étant 30 par minute. Le nombre de flexings est :
– 10 000, pour des conducteurs fléchis pendant l'utilisation normale ;
– 100, pour des conducteurs fléchis pendant l'entretien d'utilisateur.
Le fléchissement de la NOTE A est un mouvement, vers l'arrière ou en avant.
L'appareil ne sera pas endommagé dans la mesure où la conformité à cette norme est altérée et elle sera adaptée pour davantage d'usage. En particulier, le câblage et ses connexions résisteront à l'essai de force électrique de 16,3, à la tension d'essai étant réduite à 1 000 V et appliquée entre les pièces vivantes et les pièces accessibles en métal seulement. En outre, pas plus de 10 % des brins de n'importe quel conducteur du câblage interne entre la partie principale de l'appareil et la partie mobile sera cassé. Cependant, si les circuits d'approvisionnements de câblage qui consomment pas plus de 15 W, alors pas plus de 30 % des mèches seront cassés.

Lancement de produit :

L'appareil de contrôle de représentation de flexibilité de corde d'approvisionnement est conçu spécial et construit selon la clause 23,3 et 25,14 d'IEC60335-1, IEC60745-1 la figure 9, GB4706-1, IEC60335-2-14, GB4706-30 et etc., il de la clause 24,12 est employé pour examiner la représentation (de recourbement) de fléchissement de résistance de cordon de secteur des petits appareils électroménagers (tels que le pot de café/fer électrique), aussi applicable pour assurer le cordon de secteur fléchissant l'appareil de contrôle de résistance des prises et des prises.


Le dispositif d'essai adopte au contrôle électrique de PLC, système intelligent d'opération d'écran tactile de couleur de 7 pouces ; moteur servo commandant l'angle d'essai, instrument numérique de haute précision, conversion de fréquence numérique de haute performance, règlement précis de vitesse, six minuteries de mémoire de nombre, brides combinées multifonctionnelles, mesure centrale de rotation, angle de flexion réglable, 4kw de puissance de sortie. Les temps d'essai (maximum de 999999 fois), la vitesse d'essai, et les angles d'essai peuvent être préréglés ; il a la fonction de détection de courant électrique. Ce dispositif peut répondre aux exigences d'essai de la plupart de petits appareils électrodomestiques, la gamme applicable est largement.

Paramètres techniques :

Figure standard :

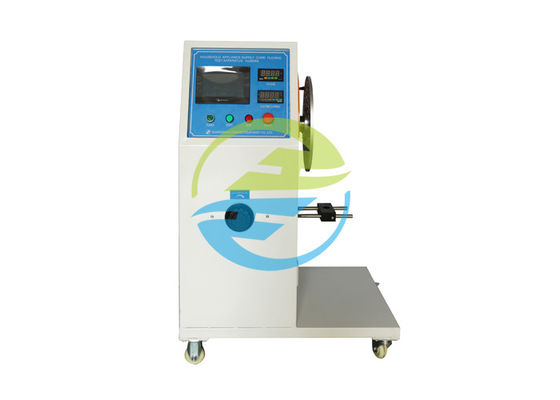

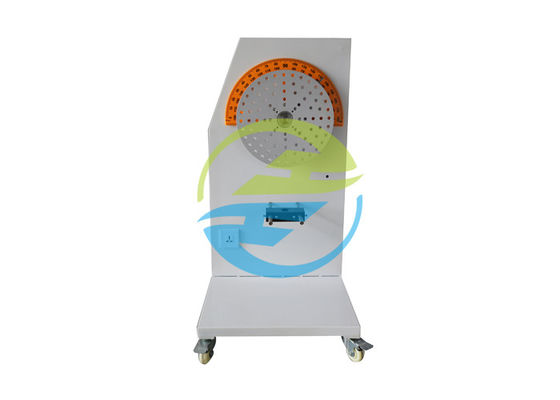

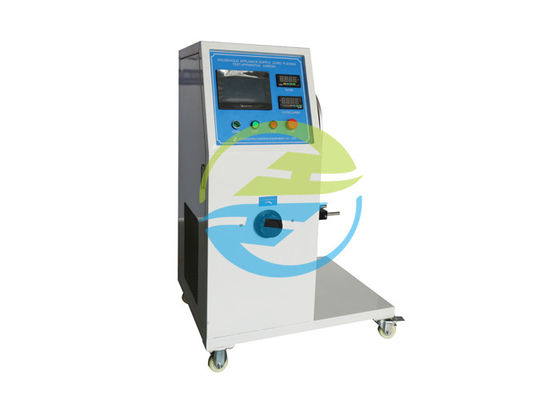

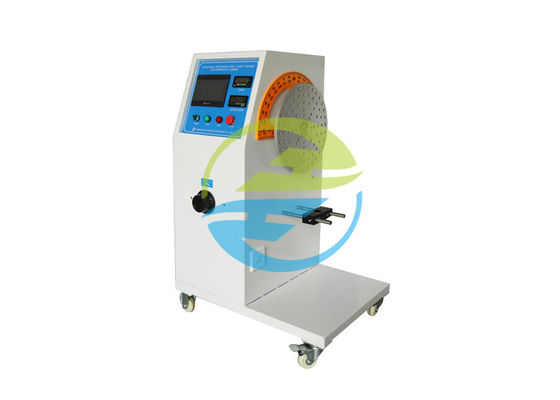

Image pour la référence :
