| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration Certificate(cost additional) |
| Numéro de modèle: | HDX1302 |
| Quantité de commande min: | 1 ENSEMBLE |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
| Norme: | IEC60245-2, IEC60065 | courant de charge: | 0-25A |
|---|---|---|---|
| Chargement de tension: | 0-400V | Vitesse de essai: | 0.33m/S |
| Course d'essai: | 1000±20mm | Noyaux appropriés: | 2-18 |
| Nom: | Équipement d'essai flexible de câble | Garantie: | 1 an |
| Surligner: | Équipement d'essai flexible de câble de la course 1000m,équipement d'essai flexible du câble 400V,équipement d'essai du câble 0.33m/S |
||
Équipement d'essai flexible de câble de la course 1000m d'essai, chargement de la tension 0-400V
Description standard :
Cet essai sera effectué à l'aide de l'appareil représenté sur le schéma 1. Cet appareil se compose d'un transporteur C, d'un système d'entraînement pour le transporteur et de quatre poulies pour chaque échantillon de câble à examiner. Le transporteur C soutient deux poulies A et B, qui sont du même diamètre. Les deux poulies fixes, à l'un ou l'autre d'extrémité de l'appareil, peuvent être d'un diamètre différent des poulies A et B, mais chacune des quatre poulies sera ainsi arrangé que l'échantillon est horizontal entre elles. Le transporteur fait des cycles (mouvements en avant et arrière) au-dessus d'une distance de 1 m approximativement à une vitesse constante de 0,33 m/s entre chaque inversion de la direction du mouvement. Équipement d'essai de câble
Les poulies seront faites de métal et avoir une cannelure formée semi-circulaire pour les câbles circulaires et une cannelure plate pour les câbles plats. Retenir maintient D sera fixé de sorte que la traction soit toujours appliquée par le poids duquel le transporteur s'éloigne. La distance d'une bride retenante à son appui, alors que l'autre bride se repose sur son appui, sera de maximum de 5 cm.
Le système d'entraînement sera tel que le transporteur tourne sans à-coup et sans secousses quand il s'inverse d'une direction à l'autre.
Un échantillon de câble flexible environ 5 m long sera étiré au-dessus des poulies, suivant les indications du schéma 1, chaque extrémité étant chargée avec un poids. La masse de ce poids et le diamètre des poulies A et B sont donnés dans le tableau 1. Équipement d'essai de câble
Figure standard :
Norme : Tensions IEC60245-1 câble-évaluées isolées en caoutchouc jusqu'à 450/750 V-partie 1 : Conditions générales, IEC60245-2 tensions câble-évaluées isolées en caoutchouc de la figure 1 de la clause 3,1 jusqu'à 450/750 V-partie 2 : Méthodes d'essai.
Application : Elle est employée pour vérifier la force mécanique des câbles flexibles réalisés. Cet essai ne s'applique pas aux câbles flexibles avec des noyaux de section transversale nominale plus grands que 4mm2 et les câbles ayant plus de 18 noyaux se sont étendus dans plus de deux couches concentriques.
Échantillon d'essai : Câbles flexibles réalisés. Équipement d'essai de câble
Paramètres :
| Alimentation d'énergie | C.A. 220V/50HZ |
| Chargement actuel des noyaux | 0-25A |
| Chargement de tension | 0-400V |
| Vitesse de essai | 0.33m/S |
| Distance de essai | 1000±20mm |
| Noyaux appropriés | 2-18 Équipement d'essai de câble |
| Section transversale nominale | 0.2~4mm2 |
| Diamètre des poulies | 60,80,120,160,200mm (client facultatif : La norme a équipé 3pcs) |
| Poids combinés | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Essai de défaut | Interruption actuelle, court-circuit entre les conducteurs, essai et court-circuit entre la poulie. |

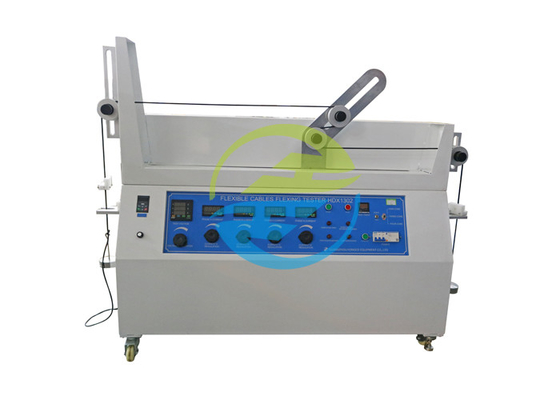

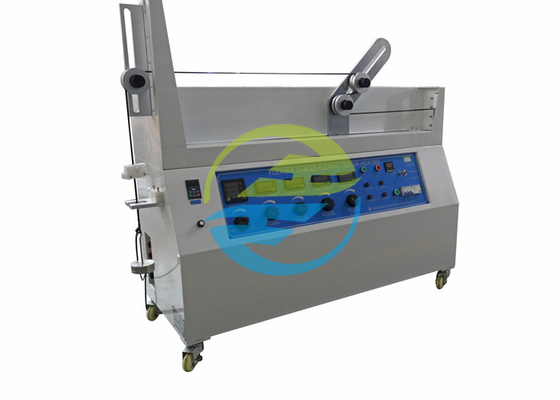

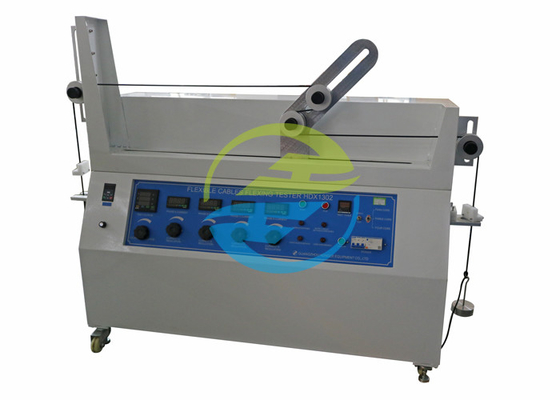

Image pour la référence :
