| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| Numéro de modèle: | CL-1 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 25 jours |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | ensemble 15 par mois |
| Surligner: | appareil de contrôle de prise électrique,appareil de contrôle de prise |
||
|---|---|---|---|

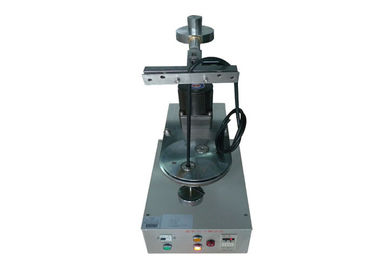

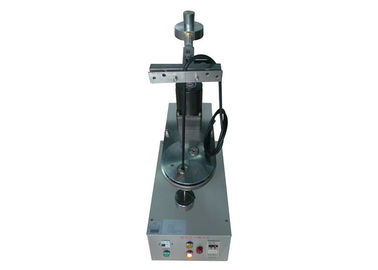

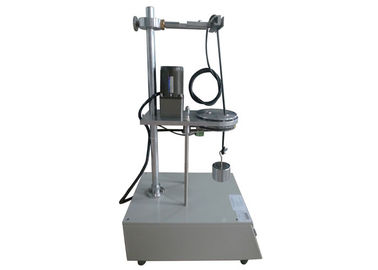

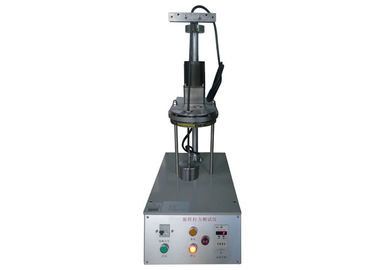

Dispositif de serrage d'essai de tension, IEC60884-1 machine d'essai en laboratoire de dispositif de serrage du schéma 11
Application :
Des terminaux avec le fixage de vis seront ainsi conçus et construits qu'ils maintiennent les conducteurs sans dommages anormaux aux conducteurs.
L'appareil est appareil de vérifier des dommages. Le terminal est placé dans l'appareillage d'essai selon l'appareil de contrôle et équipé des conducteurs rigides, solides, d'abord échoués et/ou flexibles, selon la norme avec le plus petit et puis avec la plus grande section transversale nominale, les vis de fixage ou des écrous étant serrés avec le couple selon la norme.
La longueur du conducteur d'essai sera 75 millimètres plus longue que la taille (h) spécifique dans la norme.
L'extrémité du conducteur est passée par une bague appropriée dans un plat placé à une taille (h) au-dessous de l'équipement, comme donné dans la norme. La bague est placée dans un plan horizontal tels que sa ligne centrale décrit un cercle de diamètre de 75 millimètres, concentrique avec le centre de l'unité de fixage dans le plan horizontal ; le plateau est alors tourné à un taux de (10 ± 2) r/min.
La distance entre la bouche de l'unité de fixage et l'extrados de la bague sera dans ±15 millimètre de la taille spécifique dans la norme. La bague peut être lubrifiée pour empêcher lier, tordre, ou rotation du conducteur isolé.
Une masse comme spécifique dans la norme est suspendue de l'extrémité du conducteur. La durée de l'essai est approximativement 15 mn. Pendant l'essai, le conducteur ni ne s'échappera de l'unité ni de la coupure de fixage près de l'unité de fixage, ni le conducteur sera endommagé de façon à la rendre désormais inapte à l'utilisation.
Paramètres techniques :
Alimentation d'énergie : 220V 50Hz ou 115V 60Hz
La gamme de compter le nombre : 1~9999 (les 150 temps (minute 15) est par défaut.
Taux d'essai : (10±2) r/min
Poids : 300g/400g/700g/900g/1400g/2000g*1 (il peut être adapté aux besoins du client)
Diamètre de la giration : 75mm
Diamètre du trou de bague (millimètre) : 6,5, 9,5, 13,14.5 (il peut être adapté aux besoins du client)
Taille (H) (millimètre) : 260,280,300,320mm
Se conforme à la norme : IEC60884Figure11, VDE0620, IEC60947.1 le schéma 1
|
Section transversale nominale de conducteur (² de millimètre) |
Diamètre du trou de bague (millimètre) |
Taille (millimètre) |
La masse pour le conducteur (kilogramme) |
|
0,5 |
6,5 |
260 |
0,3 |
|
0,75 |
6,5 |
260 |
0,4 |
|
1,0 |
6,5 |
260 |
0,4 |
|
1,5 |
6,5 |
260 |
0,4 |
|
2,5 |
9,5 |
280 |
0,7 |
|
4,0 |
9,5 |
280 |
0,9 |
|
6,0 |
9,5 |
280 |
1,4 |
|
10,0 |
9,5 |
280 |
2,0 |
|
16,0 |
13,0 |
300 |
2,9 |
|
25,0 |
13,0 |
300 |
4,5 |
|
35 |
14,5 |
320 |
6,8 |
|
1, la taille : ±15mm. 2, si le diamètre de bague-trou n'est pas assez grand, vous pouvez choisir le plus grand. |
|||
