Appareillage froid d'essai de courbure d'opération manuelle pour le diamètre externe de câbles moins de 12.5mm

Appareillage froid d'essai de courbure d'opération manuelle pour le diamètre externe de câbles moins de 12.5mm

8,1 essai de pliage à la basse température pour des isolations
8.1.1 général
Cet essai est prévu en général pour des noyaux de la section transversale circulaire ayant un diamètre externe jusqu'à 12,5 millimètres et pour des noyaux sectoriels quand il n'est pas possible de préparer des haltères.                          Équipement d'essai de câble
Si requis par la norme pour le type de câble, l'essai sera effectué sur de plus grands noyaux. Autrement, l'isolation de plus grands noyaux sera soumise à l'essai d'élongation a décrit dans le paragraphe 8,3.
8.1.2 échantillonnage et préparation des morceaux d'essai
Chaque noyau à examiner sera représenté par deux échantillons de longueur appropriée. Après retrait des bâches, le cas échéant, les échantillons seront employés comme morceaux d'essai.                         Équipement d'essai de câble
8.1.3 appareil
L'appareil a recommandé pour cet essai est représenté sur le schéma 1, la page 20, avec des explications. Il consiste essentiellement en un mandrin de rotation et dispositifs de guidage pour les morceaux d'essai.                        Équipement d'essai de câble
L'autre appareillage de simple-mandrin, essentiellement équivalent à celui représenté sur le schéma 1, peut également être utilisé.

L'appareil sera tenu dans une armoire appropriée de basse température avant et pendant l'essai.

Norme : IEC60811-1-4 clause 8,1 et 8,2, méthodes communes d'essai pour isoler et engainer des matériaux de la câble-partie électrique et optique 1-4 : Méthodes pour l'application-essai général à la basse température.

Application : Cet essai est prévu en général pour des câbles avec un diamètre global jusqu'à 12,5 millimètres, ou pour les câbles plats, une dimension d'axe important jusqu'à 20 millimètres.                       Équipement d'essai de câble

Échantillon d'essai : Câbles avec un diamètre global jusqu'à 12,5 millimètres, ou pour les câbles plats, une dimension d'axe important jusqu'à 20 millimètres.

Caractéristique : Fait de l'acier inoxydable, 2 stations, équipent de la poignée prolongée qui peut être reliée à l'extérieur de la chambre de basse température.

Paramètres :

Station : 2

Diamètre des échantillons : Φ2.5mm ~12.5mm                        Équipement d'essai de câble

Le nombre de tours : 2 à 10 tours, et le nombre de tours seront comme spécifiques dans la table suivante :

Condition d'essai : Le diamètre du mandrin aura lieu entre 4 et 5 moments le diamètre du morceau d'essai. La norme équipent du mandrin : Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Vitesse de rotation : 5S/tour, contrôle manuel                       Équipement d'essai de câble

Diamètre de tuyau : Ф3.5, Ф6, Ф10, Ф12, Ф16mm, chacun de deux morceaux

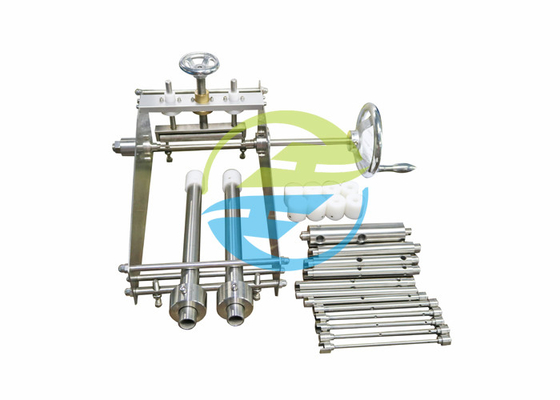

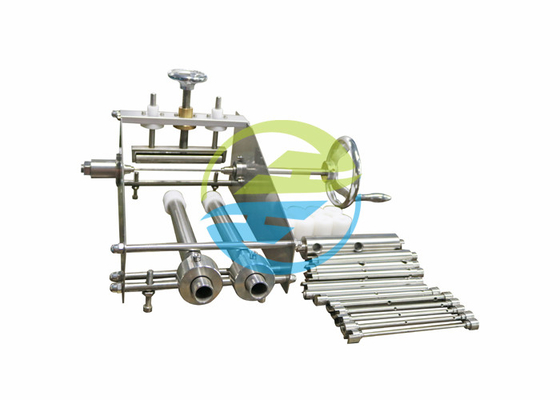

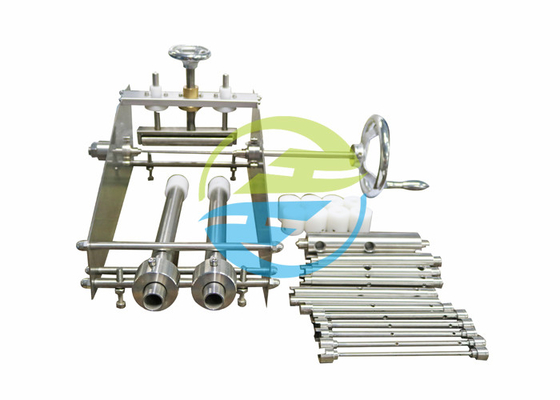

Image pour la référence :
