Tension de essai en hausse d'appareil de contrôle de la température d'appareil de contrôle de prise de la prise IEC60884-1 moins que 12V

Courant en hausse d'essai de l'appareil de contrôle 0-125A de la température d'appareil de contrôle de prise de la prise IEC60884-1

Pour cet essai, la hausse de la température est mesurée sur les terminaux.
La prise sera examinée dans un environnement sans ébauche au centre d'une feuille en bois plate qui sera au moins de 20 millimètres d'épaisseur, de haut de millimètres de 500 millimètres de largeur et 500.
Des prises sont examinées comme suit.
Maintenant des unités ayant les dimensions spécifiques sur le schéma 44 sont adaptés sur chaque goupille vivante et goupille de mise à la terre, le cas échéant, de la prise ainsi que le thermocouple. La vis est alors placée approximativement au milieu de la pièce nue de la goupille et serrée avec un couple de 0,8 nanomètre.
Un courant alternatif comme spécifique dans le tableau 20 est alors passé pour 1 H.
Des prises ayant la partie latérale mettant à la terre des contacts et des contacts de mise à la terre résilients sont examinées utilisant un prise-débouché fixe étant conforme à cette norme et ayant en tant que caractéristiques à-moyennes proches aussi peut être choisie, mais avec la taille minimum de la goupille la mise à la terre éventuelle.
La prise est insérée dans le prise-débouché, et un courant alternatif en tant que spécifique dans le tableau 20 est passé pour 1 H.
À mesures appropriées de la NOTE 4 devraient être prises pour éviter des décharges électriques pendant l'essai.
Pour des accessoires ayant trois poteaux ou plus, le courant pendant l'essai sera passé par les contacts de phase, le cas échéant. En outre, des essais distincts seront faits dépassement du courant par le contact neutre, le cas échéant, et le contact adjacent de phase et par le contact de mise à la terre, le cas échéant, et le contact de phase le plus proche. Afin de cet essai, mettant à la terre des contacts, indépendamment de leur nombre, sont considérés en tant qu'un poteau.
Dans le cas des prise-débouchés multiples, l'essai est effectué sur un prise-débouché de chaque type et estimation actuelle.
La température est déterminée à l'aide des thermocouples.
Les hausses de la température indiquées par les thermocouples ne dépasseront pas 45 K.

Norme : Le CEI 60884-1 2013 clauses 19, le CEI 60998,1, VDE0620

Application : Ce dispositif est utilisation pour l'essai la hausse de la température sous le fonctionnement normal des appareils électriques.

Échantillon d'essai : Prises et prises de ménage                   Appareil de contrôle de prise de prise

Caractéristique : Type externe, fil de thermocouple directement relié à l'échantillon.

Le contrôle de PLC et l'opération d'écran tactile, enregistrent la température de 6 points et la montrent sur l'écran tactile. Si la température atteint la valeur réglée, elle s'arrêtera automatiquement. Des données historiques peuvent être stockées pendant 15 jours et peuvent être lues par USB.                    Appareil de contrôle de prise de prise

Paramètres :

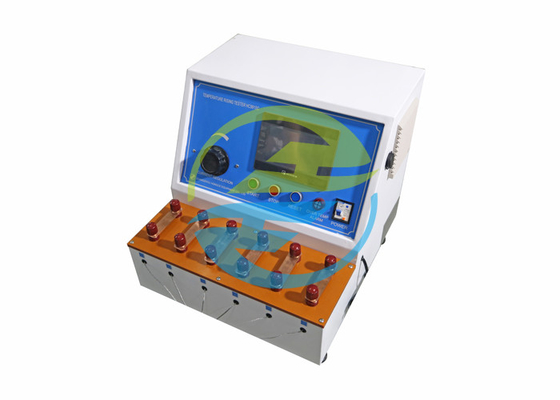

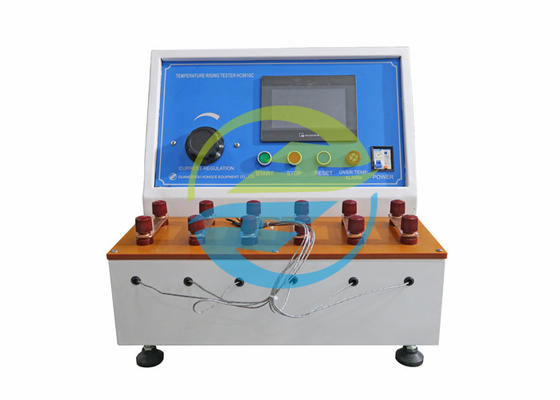

Image pour la référence :
