L'essai Pin Figure 102 d'essayeur de construction de fans de plafond IEC60335-2-80 a fait de l'acier inoxydable

IEC60335-2-80 évente l'appareil de contrôle de construction - Pin d'essai du schéma 102 - fait d'acier inoxydable

Norme :

Se conforme à la clause 22, goupille du CEI 60335-2-80 d'essai du schéma 102

Application : Elle est employée pour l'essai de construction de la fan de plafond.

Échantillon d'essai : Fans de plafond.

Caractéristique : La fan de plafond incorporera un dispositif qui démonte la fan de l'approvisionnement avant que le système de la suspension échoue. Un exemple de cette construction est montré sur le schéma 1 01.
La conformité est vérifiée par l'essai suivant.
Le boulon qui relie la tige de bas au moteur est remplacé par la goupille particulièrement préparée d'essai représentée sur le schéma 102 qui simule l'usage sur le boulon. La goupille est entièrement insérée de sorte qu'elle relie la tige de bas au moteur.
La fan est fournie à la tension évaluée et actionnée à la vitesse maximale. La goupille alors est partiellement retirée de sorte que le moteur soit relié à la tige de bas par cette pièce de la goupille ayant le diamètre B.
La fourniture à la fan de plafond sera automatiquement déconnectée et la fan ne sera pas capable de l'opération sans remplacer le boulon usé.

Paramètres :

(Les dimensions suivantes sont adaptées aux besoins du client selon les échantillons du client. Veuillez se référer à la norme et à la figure standard pour des conditions spécifiques)

Figure standard :

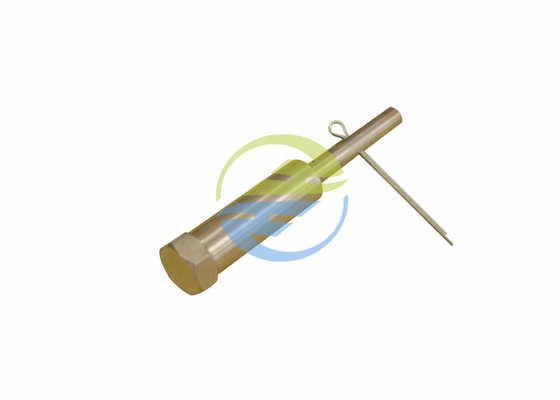

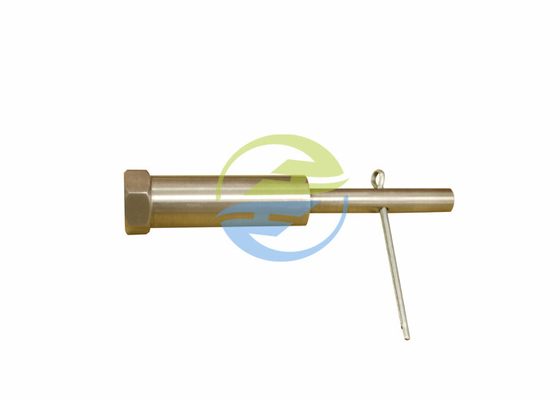

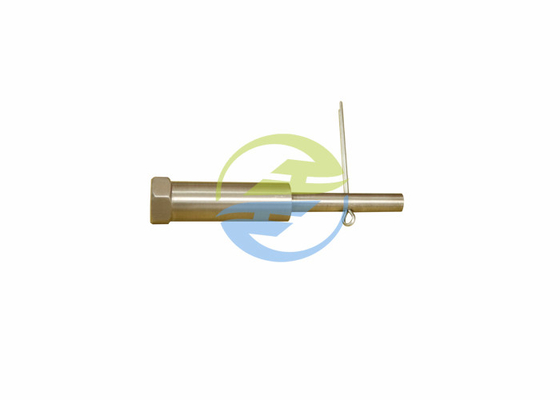

Image pour la référence :
