Lieu d'origine: | Chine |
Nom de marque: | HongCe |
Certification: | Calibration certificate(cost additional) |
Numéro de modèle: | HC9903B |
Quantité de commande min: | 1 série |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Pâte contreplaquée |
Délai de livraison: | 30 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 5 ensembles par mois |
Modèle: | HC9903B | alimentation électrique: | 220V 50Hz |
---|---|---|---|
Stations d'essai: | 2 | Diamètre de rotation: | 76mm |
Gamme de compteur: | 0 à 9999 fois | Le rythme du travail: | 9 ± 1 cycles/min, réglable, bouton de régulation de la vitesse affiché sur le panneau |
Surligner: | Équipement d'essai de câbles UL486A-B,HC9903B Équipement d'essai des câbles,Équipement d'essai de câbles pour deux stations |
UL486A-B Équipement d'essai de câbles Dispositif d'essai des dommages au conducteur HC9903B Deux stations
La norme deÉquipement d'essai des câbles:
La clause UL486A-B 9.3.2 ((Contenu standard joint au document)
Objectif de laÉquipement d'essai de câbles:
Pour tester si les bornes filetées et les bornes non filetées peuvent résister aux contraintes mécaniques qui surviennent lors d'une utilisation normale.Il est principalement utilisé pour juger si la conception et la structure de la borne du type de pince à fil répondent aux exigences de ne pas endommager excessivement le fil lorsqu'il est serré.
Structure et fonction:
Lors de l'utilisation, le nombre de tests peut être prédéfini en premier, et il s'arrête automatiquement à la valeur définie, accompagné d'un signal d'alarme sonore.
Paramètres techniques duÉquipement d'essai de câbles:
Je ne veux pas. | Projet | Paramètre |
1 | Stations d'essais | 2 |
2 | Le rythme du travail | 9 ± 1 cycles/min, réglable, bouton de régulation de la vitesse affiché sur le panneau |
3 |
Diamètre de rotation
|
76 mm |
4 | Compteur de portée | 0~9999 fois |
5 | Chargez le poids | 0.7,0.9,1.4,2.3,3.6,4.5,6.8,11,4,13.6,18.2,22.7,27.2,36.3,450,4 kg |
6 | Distance d'altitude | 250 à 500 mm |
7 | Diamètre du boîtier | 6.5 mm,9.5 mm, 13 mm,14.5 mm,150,9 mm,19.1 mm,22.2 mm,25.4 mm,28.6 mm |
8 | Énergie électrique | 220 V, 50 Hz |
Clause pertinente:
3.2.1 Un connecteur doit être fixé à une longueur de conducteur d'au moins 76 mm (3 pouces) de plus que la hauteur spécifiée au tableau 26.et doivent être fixés rigidement dans une position verticale simulant les conditions d'utilisation réellesL'extrémité libre du conducteur doit passer par une boîte de la taille indiquée au tableau 26.La boîte doit être fixée à un bras entraîné par un moteur à une vitesse d'environ 9 tr/min et de telle manière que le centre de la boîte décrite un cercle dans un plan horizontal.- Voir la figure 4. Le cercle doit avoir un diamètre minimum de 76 mm,et son centre doit être verticalement en dessous du centre de l'ouverture du conducteur dans le connecteur La distance entre le côté supérieur de la boîte et la bouche du connecteur doit être inférieure à 12.7 mm (1/2 pouce) de hauteur spécifiée au tableau 26. La boîte doit être lubrifiée de manière à ce que le conducteur isolé ne se lie, ne se torde ou ne tourne pas.Une masse telle que spécifiée au tableau 26 doit être suspendue à l'extrémité libre du conducteur..

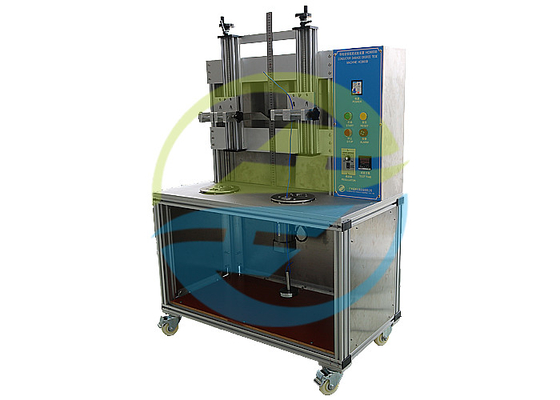

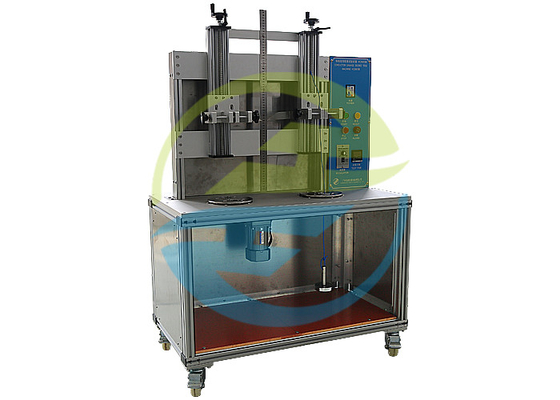

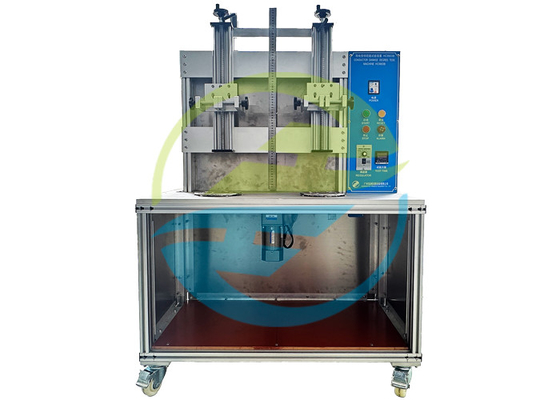

Capture de carte détaillée du produit:
