manuel Équipement d'essai CEI IEC 60811 Appareil d'essai de flexion à froid pour câbles, enveloppes et isolants

Équipement d'essai de la CEI IEC 60811 Appareil d'essai de flexion à froid pour câbles, enveloppes et isolants

Présentation du produitÉquipement d'essai CEI:

Le testeur de flexion à basse température est un dispositif utilisé pour tester la performance de flexion dynamique du fil et du câble à basse température.dispositif d'enroulement et système d'essai des matériauxIl convient aux fils et câbles circulaires dont le diamètre extérieur est inférieur ou égal à 12,5 mm ou au noyau en fil isolant circulaire.de fil plat et de câble à manches courtes inférieures ou égales à 20 mm ou à un noyau de fil isolé par ventilateur qui ne peut pas être transformé en objets en haltères.

La normedeAppareil d'essai de flexion à froid:

IEC 60811-1-4 Méthodes d'essai communes pour les matériaux d'isolation et de revêtement des câbles électriques et optiques - Parties 1 à 4: Méthodes d'application générale - Épreuve à basse température, points 8.1 et 8.2;

IEC 60811-504 Câbles électriques et à fibre optique Métodes d'essai pour les matériaux non métalliques Partie 504: Épreuves mécaniques Épreuves de flexion à basse température pour l'isolation et les gaines

Application du projetdeÉquipement d'essai CEI:

Cet essai est destiné à effectuer des essais de flexion à basse température sur des isolants et des enveloppes extrudés.

Échantillon d'essaideAppareil d'essai de flexion à froid:

Pour les essais sur l'isolation, l'essai est destiné à des conducteurs isolants à section circulaire ayant un diamètre extérieur inférieur ou égal à 12,5 mm et pour les noyaux en forme de secteur où il n'est pas possible de préparer des cloches stupides.
Pour les essais sur enveloppes, l'essai est destiné aux câbles dont le diamètre global est inférieur ou égal à 12,5 mm et aux câbles plats dont le diamètre de l'axe principal est inférieur ou égal à 12,5 mm.

Les choses ont besoin d'attentiondeÉquipement d'essai CEI:

1.S'assurer que la machine d'essai est maintenue à basse température pendant l'essai afin d'éviter les effets thermiques sur le matériau.

2.Pendant le processus d'essai, il est nécessaire d'utiliser le dispositif et l'échantillon appropriés pour assurer l'exactitude et la fiabilité des résultats.

3.Pendant l'essai, vous devez faire attention à l'état de fonctionnement du dispositif et enregistrer les données d'essai pour une analyse et une évaluation ultérieures.

ParamètresdeÉquipement d'essai CEI:

La gare:2

Diamètre des échantillons: Φ2,5 mm 12,5 mm

Le nombre de tours:2 à 10 tours, et le nombre de tours doit être le suivant:

Condition d'essai: le diamètre du mandrin doit être compris entre 4 et 5 fois le diamètre de la pièce d'essai.

Vitesse de rotation: 5S/tour, commande manuelle

Diamètre du tuyau: Ф3.5,Ф6,Ф10,Ф12,Ф16mm, chacune de deux pièces

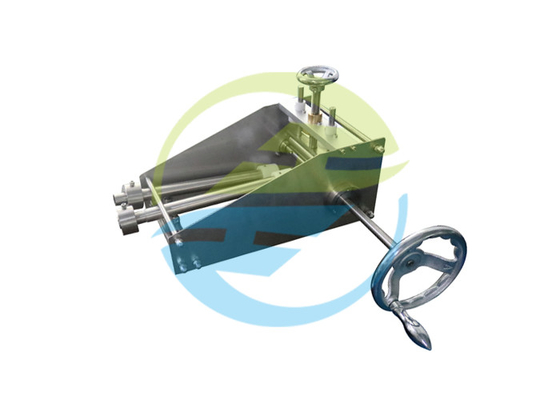

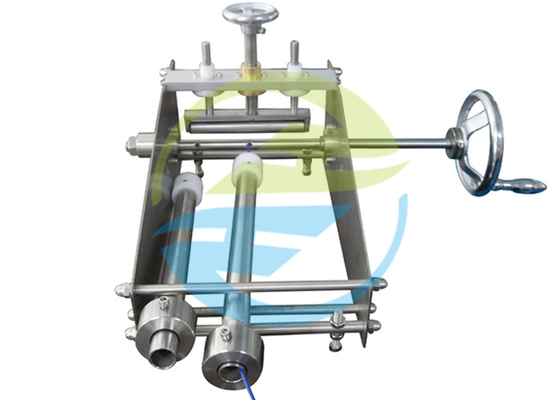

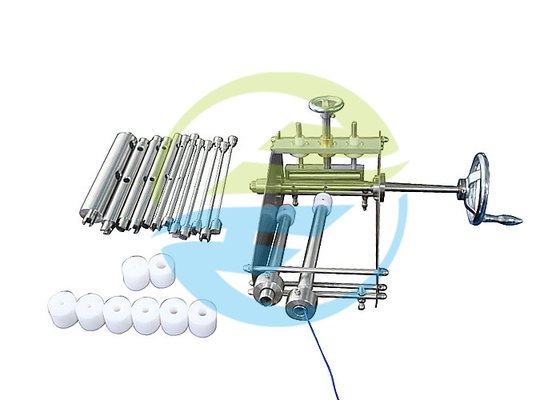

Image à titre de référencedeÉquipement d'essai CEI:
