Description du produit avecSystème d'essai par dynamomètre:
Le banc d'essai du réducteur est un dispositif d'essai destiné à tester les indicateurs de performance du réducteur.puissance, le couple de sortie, la vitesse, la puissance, l'efficacité, l'augmentation de la température, les vibrations et le bruit, etc.Le banc d'essai peut répondre aux tests de performance de différents types de réducteurs et fournir des indicateurs de paramètres précis pour évaluer la fabrication, l'entretien et l'application sur place des réducteurs.

Éléments d'essai avec système d'essai dynamomètre:
1Inspection de l'apparence: vérifier si le réducteur est endommagé, déformé, fissuré, etc.
2Test de performance: comprenant le test du couple, de la puissance, de l'efficacité et d'autres indicateurs de performance du réducteur.
3Test de charge: tester le fonctionnement du réducteur sous différentes charges, telles que vitesse, couple de sortie, puissance, etc.
4Test de durabilité: effectuer un essai de fonctionnement à long terme sur le réducteur afin de déterminer sa fiabilité et sa durabilité lors d'une utilisation à long terme.
5Test de traitement thermique: placer le réducteur dans un environnement à haute température pour tester sa performance et sa stabilité dans des conditions de haute température.
6Test sonore: tester le niveau sonore généré par le réducteur pendant son fonctionnement afin de déterminer s'il est conforme aux normes sonores applicables.
7Test de vibration: les problèmes avec le réducteur peuvent être détectés par la réponse vibratoire, tels que les dommages, les entailles, la rouille, etc., qui affecteront la vibration normale du réducteur.Utiliser le détecteur de vibration du moteur de réduction pour observer la taille et la fréquence des vibrations du moteur de réduction et trouver des anomalies dans le moteur de réduction.
8Test de température: pendant le fonctionnement du moteur de réduction, vérifier si sa température satisfait aux prescriptions.
9Test de l'huile de lubrification: Test de l'huile de lubrification utilisée dans le réducteur pour en assurer la qualité et l'adéquation.
10Test des performances de sécurité: vérifier les performances de sécurité du réducteur, telles que la protection contre la surcharge, la protection contre le court-circuit, etc.

Composition du produit avec système d'essai dynamomètre:
Le banc d'essai du réducteur se compose de trois parties: le système mécanique, le système de mesure et de contrôle et le système de charge par conversion de fréquence.
Système mécanique: source d'alimentation, réducteur testé, capteur de couple, réducteur d'essai d'accompagnement, moteur de charge, plateforme en fonte et connecteurs d'outillage.
Système de mesure et de commande: composé d'un entraînement, d'un contrôleur de charge, d'un système d'acquisition de données en temps réel, d'un système d'alarme de données, d'un système logiciel et d'autres équipements.,les fonctions d'analyse et d'affichage des données, d'enregistrement des données et d'exportation en fonction du projet d'essai.
Système de charge à fréquence variable: en utilisant un système de rétroaction à fréquence variable, la stabilité de charge est bonne et l'économie de coûts d'exploitation (économie d'énergie) n'est pas inférieure à 75%.

Paramètres techniques:

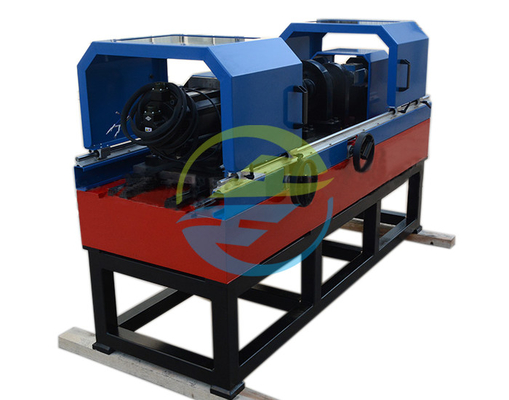

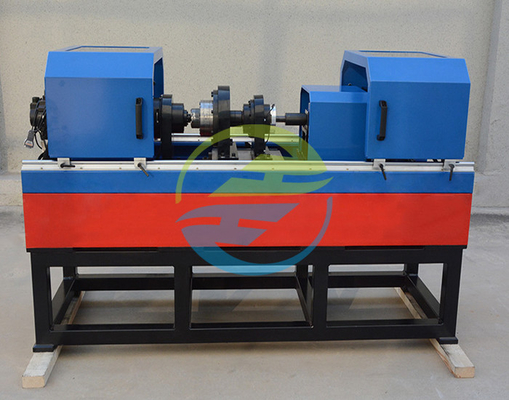

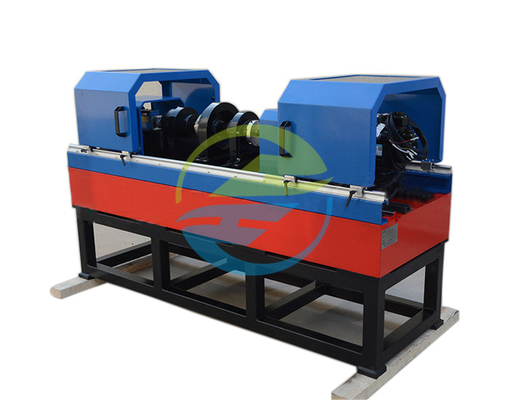

Images du produit du réducteur:

Différents modèles de bancs d'essai:

Produits personnalisables avec système d'essai dynamomètre

Questions et réponses:
Q1: Quelles sont les principales fonctions du banc d'essai du réducteur?
A1: Le banc d'essai du réducteur est principalement utilisé pour mesurer divers paramètres de performance du réducteur, tels que le couple d'entrée, la vitesse, la puissance, le couple de sortie, la vitesse, la puissance, l'efficacité, les vibrations, le bruit,augmentation de la température, etc.

Q2: Comment fonctionne le banc d'essai du réducteur?
A2: Après que le banc d'essai du réducteur ait introduit le couple de puissance à travers la puissance principale (moteur), la taille de la puissance de sortie à travers le réducteur est mesurée à travers la plate-forme du banc d'essai.

Q3: Quels sont les principaux composants du banc d'essai du réducteur?
A3: Le banc d'essai du réducteur est principalement constitué d'un frein à poudre magnétique, d'une boîte de vitesses, d'un capteur de couple, d'une grille circulaire, d'un servo-moteur synchrone à aimant permanent, etc.

Q4: Quelles sont les normes d'inspection des bancs d'essai des réducteurs?
R4: L'inspection du réducteur comprend principalement la vérification des conditions de vibration, de bruit, d'augmentation de température et de charge du réducteur.

Q5: Quelles précautions doivent être prises lors de l'utilisation du banc d'essai du réducteur?
A5: Lors de l'utilisation du banc d'essai du réducteur, il convient de noter que, pour les réducteurs de vitesses, la hausse de la température de la piscine d'huile ne doit pas dépasser 35°C et celle du roulement ne doit pas dépasser 40°C;pour les réducteurs de vers, l'augmentation de la température de la piscine d'huile est requise pas plus de 60°C, l'augmentation de la température du roulement pas plus de 50°C.
