Je suis...Introduction aux produits

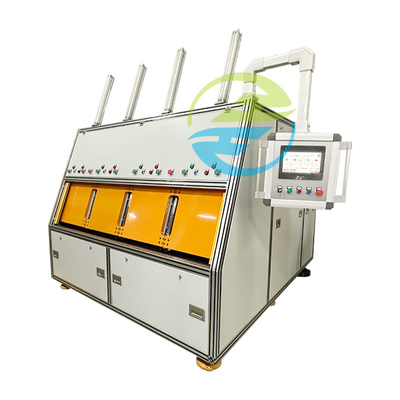

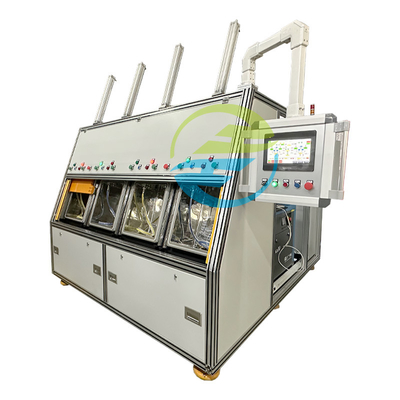

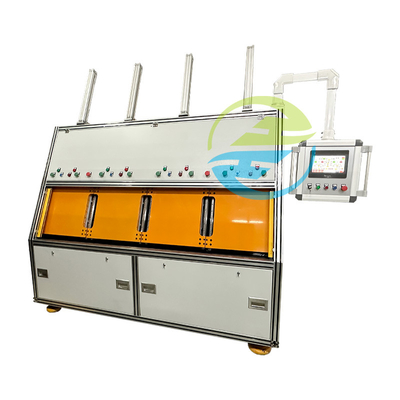

Un système de détection des fuites d'hydrogène-azote à quatre réservoirs est un dispositif utilisé pour détecter les fuites de gaz dans les pièces automobiles ou autres équipements.Il se compose généralement de quatre boîtes d'essai scellées et des dispositifs de détection correspondants.Lorsqu'elles sont utilisées, les pièces à tester sont placées dans la boîte d'essai, puis on détecte la présence d'une fuite de gaz en injectant un mélange d'hydrogène et d'azote.

Ce système de détection de fuites utilise un mélange d'hydrogène et d'azote comme milieu de détection, car l'hydrogène est extrêmement perméable, ce qui facilite la détection de petites fuites.Le gaz dans la chambre d'essai doit interagir avec le point de fuite sur la surface du composant à tester., et en cas de fuite, le gaz sera détecté par le dispositif de détection.

Selon le principe de base de détection des fuites d'hydrogène et d'azote, l'hydrogène et l'azote sont utilisés comme gaz traceur pour remplir la pièce dans une chambre sous vide.le détecteur de fuite d'hydrogène et d'azote peut déterminer rapidement et précisément la situation de fuite de la pièce avec une grande précision.

Ples paramètres

Processus de travail

1- installation de la pièce et fermeture de la boîte à vide:

a. L'opérateur place la pièce à usiner dans la chambre à vide, relie l'interface de la pièce à usiner au connecteur rapide à l'intérieur de la chambre à vide et appuie sur le bouton de démarrage.

b. Fermez automatiquement la chambre à vide et le cycle de détection commence immédiatement.

Remarque: les protecteurs de grille sont installés des deux côtés de la chambre à vide.s'assurer qu'aucun objet n'interfère avec le mouvement de la chambre à vide dans la zone de fermeture.

2- Aspiration sous vide et aspiration de pièces:

a. Aspirer automatiquement la chambre à vide jusqu'à ce que le niveau de vide à l'intérieur atteigne la pression d'ouverture réglée.

b. En même temps, aspirer automatiquement la pièce jusqu'à ce que le niveau de vide à l'intérieur de la pièce atteigne la valeur de vide définie.

3. remplissage d'hydrogène d'azote de la pièce à usiner, détection de fuite moyenne et détection de fuite fine

a. Remplir automatiquement la pièce avec de l'hydrogène et de l'azote à la pression réglée jusqu'à ce que la pression à l'intérieur de la pièce atteigne la valeur réglée.

b. Détection de fuites moyennes: une fois le remplissage d'hydrogène et d'azote terminé, la pièce est maintenue automatiquement sous pression;et la présence d'une fuite moyenne est déterminée sur la base de la valeur de chute de pression à l'intérieur de la pièce:

Si la valeur de chute de pression à l'intérieur de la pièce à usiner dépasse la plage définie, le processus de détection des fuites sera arrêté et l'interface de fonctionnement indiquera une fuite moyenne et récupérera le gaz.

c. Une fois la fuite moyenne terminée, effectuer un jugement de micro-fuite:

Si le détecteur de fuite détecte un signal d'hydrogène et d'azote supérieur à la valeur définie dans la chambre à vide, il indique qu'il y a une fuite fine dans la pièce à usiner,et un signal d'indication de fuite fine est fourni sur l'interface de fonctionnement.

Si le détecteur de fuites ne détecte pas de signaux d'hydrogène et d'azote supérieurs à la valeur définie dans la chambre à vide, il indique que la pièce a passé l'inspection;et un signal qualifié est fourni sur l'interface de fonctionnement.

4. gonflement de la chambre à vide

a. Remplir automatiquement la chambre à vide d'atmosphère.

b. En même temps, l'hydrogène et l'azote à l'intérieur de la pièce sont automatiquement récupérés.

5Déchargement de la pièce

a. Si l'essai est qualifié:

La porte de la chambre à vide s'ouvre automatiquement et l'opérateur détache le joint à l'intérieur de la chambre de l'interface de la pièce.

b. Si l'essai échoue:

Appuyez manuellement sur le bouton de confirmation et la porte de la chambre à vide s'ouvre automatiquement.

c. Si une alarme se déclenche pendant le processus de détection:

Appuyez manuellement sur le bouton de confirmation. La porte de la chambre à vide s'ouvre automatiquement. Appuyez sur l'invite de message de défaut sur l'écran tactile pour effacer l'état d'alarme, puis réessayez la pièce.

Note: Pour le tri des produits dont une fuite a été détectée: 1. retirer une pièce et laisser une pièce. 2. continuer à tester une pièce laissée dans la chambre selon la méthode de fonctionnement normale.Ce cycle se poursuit jusqu'à ce qu'une pièce à usiner spécifique soit détectée.
