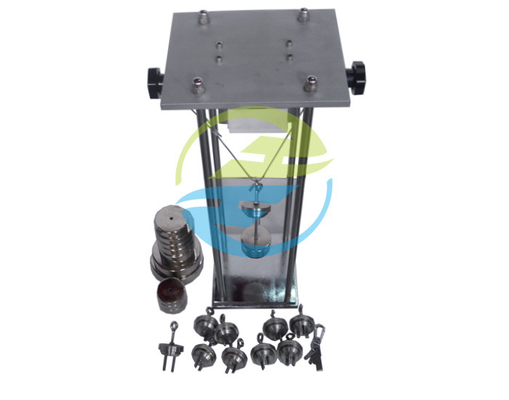

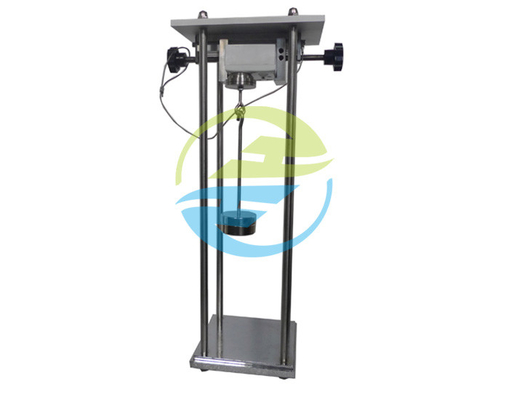

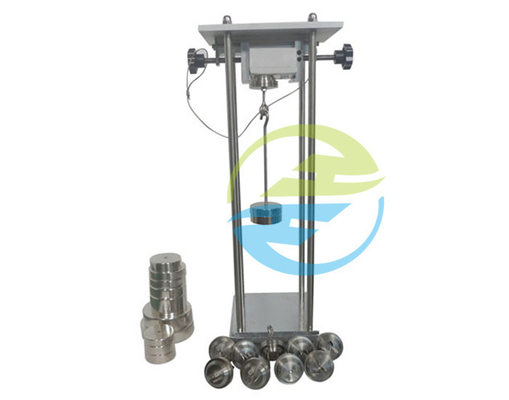

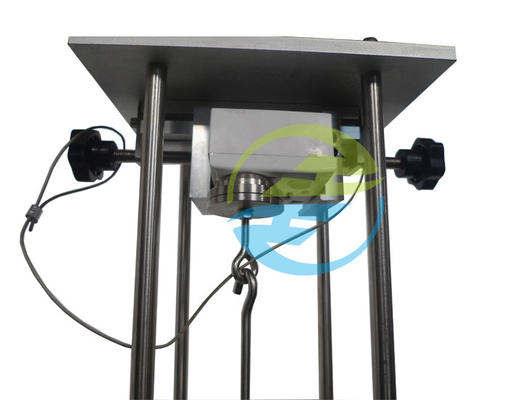

Vérification de la force d'entraînement Testeur de prise de prise manuel Dispositif d'essai de force d'extraction de prise de prise

IEC60884 Testeur manuel de prise en acier trempé

Description du testeur de prise de courant:

22 Force nécessaire pour retirer la prise
La construction des accessoires doit permettre l'insertion et le retrait faciles de la fiche et empêcher la fiche de se déconnecter de la prise d'alimentation lors d'une utilisation normale.

Aux fins du présent essai, les contacts de mise à la terre résilients sont considérés comme un seul pôle, quelle que soit leur quantité, tandis que les contacts de mise à la terre non résilients, quel que soit leur nombre, sont considérés comme un seul pôle.ne sont pas considérés comme un poteau.

NOTE 1: Une broche solide utilisée à des fins de mise à la terre constitue un contact de mise à la terre non élastique.

Les accessoires verrouillés sont soumis à des essais à l'état non verrouillé.

La conformité est vérifiée de la manière suivante.

Pour les prises de courant, les essais suivants sont effectués:

Un essai visant à vérifier que la force maximale requise pour retirer la fiche d'essai ne dépasse pas la force spécifiée au tableau 16.
Un autre essai pour s'assurer que la force minimale nécessaire pour retirer un seul émetteur-émetteur de chaque ensemble de contact n'est pas inférieure à la force indiquée au tableau 16.
Pour les bouchons équipés d'ensembles de contact de mise à la terre élastiques, les essais suivants sont effectués:

Un essai visant à s'assurer que la force maximale nécessaire pour retirer un seul émetteur-émetteur d'un ensemble de contact de mise à la terre élastique individuel ne dépasse pas la force spécifiée au tableau 16.
Un autre essai pour confirmer que la force minimale requise pour retirer un seul émetteur-émetteur d'un ensemble de contact de mise à la terre individuel n'est pas inférieure à la force indiquée au tableau 16.

La normedu testeur de prise de courant:

IEC 60884-1 "Souplissements et prises électriques pour le ménage et à des fins similaires ¢ Partie 1: Exigences générales" clause 22.1,VDE0620

Application du projetdu testeur de prise de courant:

Elle est utilisée pour vérifier si la force maximale de tirage de la fiche à partir de la prise et la force minimale de tirage de la seule broche à partir du boîtier de fiche sont dans la plage de la norme requise.Le système de serrage est facile à utiliser.

Échantillon d'essaidu testeur de prise de courant:

Les prises électriques pour le ménage ou à des fins similaires.

Paramètresdu testeur de prise de courant:

Force d'entraînement maximale et minimale pour les prises de prise de prise:
