Testeur de relais de gaz entièrement automatique certifié IEC 60255 0.6-4.2m/S Testeur intelligent de débit compatible avec les jauges 25/50/80

Testeur de relais de gaz entièrement automatique, certifié IEC 60255, testeur intelligent de débit de 0,6 à 4,2 m/s, compatible avec les jauges 25/50/80.

Description du produit

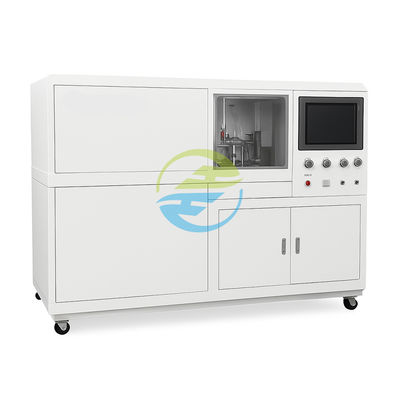

Le HC-TRB-002 est doté d'une conception intégrée de qualité industrielle, intégrant trois systèmes de tuyauterie de détection indépendants (φ25/50/80 mm), une architecture d'acquisition de données à grande vitesse par bus CAN,et technologie de stabilisation du courant par conversion de fréquence vectorielleIl permet une détection entièrement automatique et précise du débit, du volume, de l'étanchéité et de la carence en huile du relais de gaz.

Application du produit
Il fournit une plateforme de vérification de niveau de laboratoire conforme aux normes de la CEI pour les sociétés d'électricité, les fabricants de transformateurs et les organisations de test,assurer le fonctionnement fiable des relais de gaz en cas de défaillance du transformateur (comme la décharge interne et le craquage de l'huile), prévenir les accidents majeurs.

Points forts du produit
Adaptation intelligente de plusieurs calibres
Trois conceptions de tuyaux indépendantes (φ25/50/80), chacune avec des sections de tuyaux droites dédiées à la stabilisation du débit, répondent aux spécifications de mesure des fluides ISO 5167.
Prend en charge les relais double flottant/flapper, compatibles avec les principaux modèles mondiaux.
Système de détection sans erreur
Comptage des impulsions de la pompe de mesure des engrenages: précision de détection du volume ± 0,1 ml (supérieure à la norme de l'industrie de 1,0%).
Contrôle du débit par conversion de fréquence vectorielle: élimine la pulsation de la pompe à huile, obtenant une stabilité du débit de ± 0,3% F.S.
Contrôle au niveau de l'industrie 4.0
Écran tactile capacitif de 19 pouces + système HMI, génération de rapports A4/Wi-Fi en un clic.
Architecture de bus CAN: collecte synchronisée de trois paires de signaux de gaz lourds/légers, avec un temps de réponse au diagnostic de défaut de < 50 ms.
Protection de la sécurité
Construction en acier inoxydable 304 + indice de protection IP54, système de chauffage à température d'huile (adaptatif de - 10 °C à 50 °C).
Mécanisme de serrage à centralisation hydraulique (déviation de la concentricité < ± 3 mm) empêche les éclaboussures d'huile.

Normes internationales de référence
IEC 60255-1:2022, Spécifications de performance électrique et de sécurité des relais, certification complète des caractéristiques de fonctionnement
La norme ISO 5167-1 est la suivante:2022, Spécifications de mesure pour les débitmètres à pression différentielle, conception conforme des sections de tuyaux droits pour un débit constant
IEEE C57.104-2019, analyse des gaz de défaut pour les équipements immergés dans l'huile, déclenchement automatique de l'enregistrement de l'état du déficit d'huile
IEC 60529:2013, degrés de protection (code IP), certification IP54 (à l'épreuve de la poussière et des éclaboussures)

Spécifications techniques
