Véhicule électrique pompe à vide à anneau d'eau serrage automatisé banc d'essai de performance complet

Banc d'essai de performance globale à serrage automatisé pour pompe à vide à anneau liquide de véhicule électrique

Présentation du produit

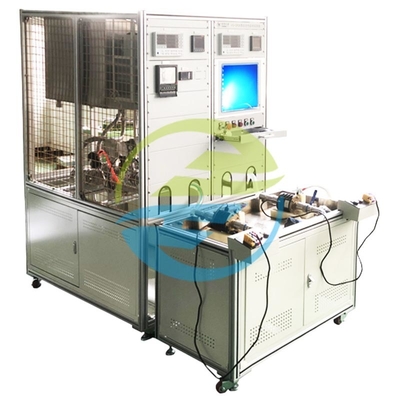

• Le banc d'essai de performance globale à serrage automatisé pour pompe à vide à anneau liquide de véhicule électrique WPT-9 est un équipement d'essai spécialisé pour les composants principaux des véhicules à énergie nouvelle, tels que les systèmes de freinage à vide et les pompes auxiliaires de climatisation. Il adopte un mécanisme de serrage automatisé à servocommande, complétant le positionnement et la fixation de la pompe testée en moins de 15 secondes. Équipé d'un ensemble de capteurs de haute précision et d'un système de contrôle intelligent, il collecte simultanément 12 paramètres clés, notamment le niveau de vide, le débit, la puissance et la température. Les données de test sont téléchargées en temps réel vers une base de données de qualité industrielle, permettant la traçabilité et l'analyse.
• Comparé aux équipements de test manuels traditionnels, ce banc d'essai se distingue par ses principaux avantages : "serrage automatisé + test en boucle fermée à paramètres complets". Il réduit les erreurs causées par l'intervention manuelle (erreur de répétabilité du test ≤ 0,5 %) et est compatible avec les pompes à vide à anneau liquide de calibre φ20-φ100mm. Il répond aux besoins de test efficaces des lignes de production de masse et aide les entreprises à améliorer le rendement des produits et l'efficacité de la R&D.

Caractéristiques du produit

• Processus entièrement automatisé: Le mécanisme de serrage entraîné par servomoteur effectue le positionnement, l'étanchéité, le test et le déchargement de la pompe en un seul clic, réduisant les opérations manuelles de 80 % et minimisant les erreurs humaines.
• Capacité de test de haute précision: Adopte des capteurs de pression importés (précision 0,1 %FS) et des débitmètres électromagnétiques (erreur de mesure ±0,5 %) pour garantir des tests précis et fiables du degré de vide, du débit et d'autres paramètres.
• Acquisition synchrone multi-paramètres: Prend en charge la surveillance simultanée de 12 paramètres, notamment le degré de vide, le débit, la vitesse de rotation, la puissance et la différence de température d'entrée-sortie, avec une fréquence d'échantillonnage de 1 kHz pour capturer les fluctuations de performance instantanées.
• Conception de compatibilité flexible: Adaptable aux pompes à vide à anneau liquide avec des calibres φ20-φ100mm grâce à un outillage réglable, compatible avec les modèles de pompes personnalisés de différents constructeurs automobiles sans remplacement fréquent des fixations.
• Analyse intelligente des données: Équipé d'un logiciel de test de qualité industrielle, il génère automatiquement des courbes de données et des rapports de qualification, prenant en charge l'intégration avec les systèmes MES pour réaliser une gestion en boucle fermée des données de production.
• Système de protection de sécurité: Équipé de dispositifs de protection contre la surpression, de protection contre les fuites et d'arrêt d'urgence, conforme aux normes de sécurité ISO 13849-1 pour garantir des processus de test sûrs et stables.

Normes de référence internationales

• ISO 9906:2012 Pompes rotodynamiques - Essais de réception des performances hydrauliques
  • Clause 4.3 : Spécifie les exigences de précision et les méthodes pour les tests du degré de vide et du débit des équipements de pompage
  • Clause 5.2 : Définit les cycles d'étalonnage et les plages d'erreur admissibles pour les systèmes de test

• CEI 60034-1:2019 Machines électriques tournantes - Partie 1 : Caractéristiques nominales et performances
  • Clause 10.3 : Méthodes de mesure et normes de précision des instruments pour les tests de puissance des moteurs

• SAE J1211:2020 Procédures d'essai pour les composants de système de freinage hydraulique pour véhicules automobiles
  • Clause 7.2 : Exigences d'essai de cycle de durabilité pour les amplificateurs de vide (≥100 000 cycles sans défaillance)

• ASTM F2808-16 Méthode d'essai standard pour la performance des pompes hydrodynamiques pour véhicules routiers
  • Clause 6.4 : Temps de maintien de la pression et fuite admissible pour les tests de débit de fuite de la pompe

Applications du produit

• Tests de performance en usine et sélection de la qualité des pompes à vide à anneau liquide de véhicules électriques sur les lignes de production
• Vérification des performances pour l'optimisation de la structure de la pompe pendant la R&D (par exemple, amélioration du degré de vide, tests de réduction de la consommation d'énergie)
• Diagnostic des pannes et évaluation de la récupération des performances dans la maintenance après-vente
• Tests de certification de conformité des produits de pompes par des organismes de test tiers

Tableau des paramètres techniques
