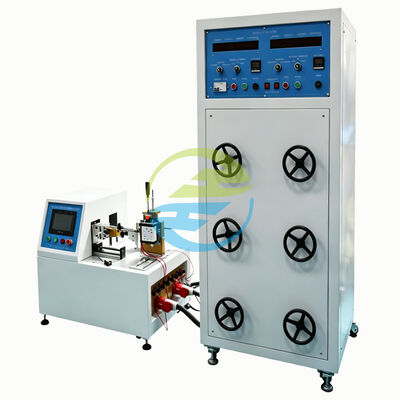

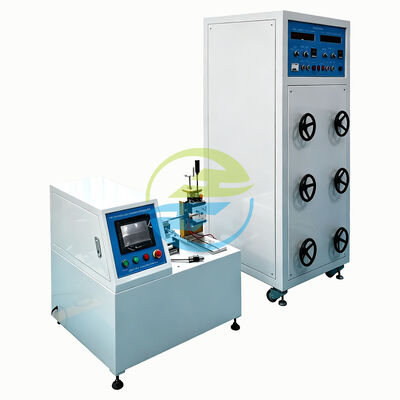

Système d'essai de capacité de rupture de prise de prise à trois phases et de fonctionnement normal IEC 60884-1 IEC 60669-1 Plateforme intégrée d'essai de charge RLC avec contrôle synchronisé PLC

Le système de test de capacité de coupure et de fonctionnement normal de HongCe offre des solutions de test complètes pour les fabricants d'accessoires électriques et les laboratoires de certification. Cette plateforme intégrée combine un cyclage mécanique de précision avec une technologie de coffret de charge RLC intégrée, le tout contrôlé par un automate programmable industriel unique pour une synchronisation au niveau de la microseconde entre le mouvement mécanique et l'application de la charge électrique.

• Coffret de charge RLC intégré : Bancs de charge résistifs, inductifs et capacitifs à commutation électronique avec relais statiques pour un fonctionnement silencieux et sans arc, et un réglage continu du facteur de puissance de 0,3 à 0,98
• Contrôle unifié par automate programmable : Un seul automate programmable industriel gère le mouvement du servomoteur, la commutation de charge, la surveillance du facteur de puissance et l'acquisition de données avec une synchronisation au niveau de la microseconde
• Trois stations de test indépendantes : Capacité de test parallèle pour différents types de spécimens avec des entraînements mécaniques, des charges électriques et des canaux de mesure individuels
• Compensation automatique du facteur de puissance en temps réel : La surveillance et le réglage automatiques continus maintiennent le FP cible dans une plage de ±0,02 pendant les cycles de test prolongés
• Chambre à pression atmosphérique de 106 kPa : Enceinte étanche maintenant des conditions de test standardisées conformément aux exigences de la clause 20 de la norme IEC 60884-1
• Capture de forme d'onde à haute vitesse : Échantillonnage de 1 MS/s avec analyse automatisée des paramètres de courant de crête, de durée d'arc, d'énergie d'arc et de rebond de contact
• Systèmes de sécurité complets : Compartiments de test verrouillés, circuits d'arrêt d'urgence redondants, protection électrique et surveillance thermique
• Séquences de test multiphasées : Tests basés sur des recettes avec jusqu'à 20 phases séquentielles et transitions automatiques entre différents paramètres mécaniques et électriques
• Architecture modulaire : Extensible jusqu'à 6 stations de test avec micrologiciel d'automate programmable et capacité de charge évolutifs

• Capacité de coupure selon IEC 60884-1 Clause 20 : 50 cycles à 1,1× tension nominale, courant nominal, cos φ ≥ 0,6
• Fonctionnement normal selon IEC 60884-1 Clause 21 : 5 000 cycles (≤16A) ou 2 500 cycles (>16A-32A) à tension et courant nominaux
• Fonctionnement de l'interrupteur selon IEC 60669-1 Clause 19 : 40 000 cycles (≤16A) ou 20 000 cycles (>16A) sous charge électrique
• Capacité de fermeture/ouverture selon IEC 60669-1 Clause 20 : 200 cycles à 1,1× tension nominale, 1,25× courant nominal, cos φ 0,3
• Tests de profil de charge personnalisés : Paramètres définis par l'utilisateur pour des protocoles spécifiques au produit et des tests de durée de vie accélérée
• Tests séquentiels multi-normes : Séquences de test chaînées automatisées couvrant plusieurs normes avec des points de pause configurables

• Prises et fiches domestiques : BS 1363 (UK), CEE 7/IV Schuko, NEMA 5-15/5-20 (US), AS/NZS 3112 (AU/NZ), GB 1002/2099 (Chine)
• Interrupteurs pour installations domestiques : 1 à 4 modules, unipolaires/bipolaires, nominal 10A-45A
• Prises et fiches industrielles : IEC 60309-1/-2, 16A/32A, IP44/IP67
• Coupleurs d'appareils : IEC 60320 C13/C14, C15/C16, C19/C20
• Prises intelligentes et prises compatibles IoT avec commutation par relais
• Prises de recharge USB avec entrée secteur AC
