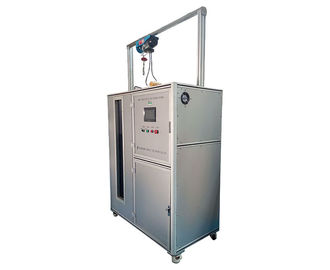

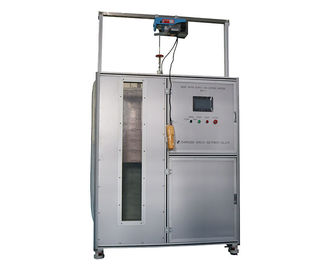

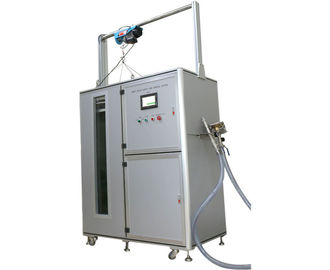

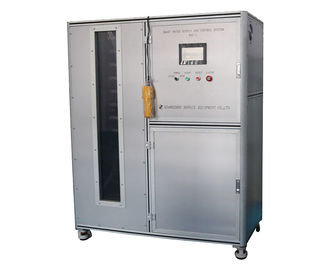

Équipement de test intelligent du CEI du réservoir 500L d'immersion de contrôle de l'essai IPX7 du CEI 60529

Approvisionnement en eau et système de contrôle intelligents HH0805

Description :

Ceci est employé pour l'essai d'IPX7, il fournissent également l'eau et le contrôle automatique électrique pour l'essai IPX1~6 de imperméabilisation.

Confirmez aux normes :

LE CEI 60529 IPX7 ;

EN 60529 IPX7 ;

Le CEI 60884-1 ;

Le CEI 60598-1 ;

Le CEI 60335-1 et ainsi de suite.

Échantillon d'essai :  L'appareillage d'essai avec des fonctions de preuve de l'eau, telles que les appareils électroniques, lampes, armoires électriques, composants électriques, voiture, moto, produits électriques (tels que l'instrument des véhicules à moteur, toutes sortes de commutateurs, les moteurs micro, etc.).

Caractéristique :

Type intégré de cuve de stockage et d'armoire de commande de l'eau.

Paramètres techniques :

1. Approprié à l'essai de l'eau de preuve de l'eau IPX1-6 et d'égoutture d'UL, d'immersion de l'eau IPX7 et contrôle automatique du système de test imperméable de totalité ;

2. Méthode d'approvisionnement en eau : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression

3. Procédé de contrôle d'approvisionnement en eau : Après que l'utilisateur ait préréglé la valeur de valeur d'écoulement d'eau et de pression d'eau sur l'écran tactile, les mètres électroniques ou le moniteur en temps réel numérique d'indicateur de pression les valeurs courantes, lisez les valeurs dans le PLC par la conversion de données, puis ajustez automatiquement la vitesse de rotation de la pompe par le convertisseur de fréquence.

4. Il y a grand écoulement et petit approvisionnement en eau de manières de l'écoulement deux.

5. Grand approvisionnement en eau d'écoulement :

(a) il s'applique à l'injection forte d'essai et d'eau de jet d'eau IPX5~IPX6 d'IPX8

(b) chaîne d'écoulement : 10~100L/min

(c) exactitude d'écoulement : ±0.5L/min

(d) débitmètre : Débitmètre de turbine

(e) pompe à eau : Pompe centrifuge d'acier inoxydable

6. Petit approvisionnement en eau d'écoulement :

(a) il s'applique à l'essai imperméable d'IPX1, d'IPX2, d'IPX3, d'IPX4 et d'UL

(b) chaîne d'écoulement : 1~10L/min

(c) exactitude d'écoulement : ±0.5L/min

Débitmètre : Débitmètre de turbine

(d) pompe à eau : Pompe centrifuge d'acier inoxydable

(e) chaîne de pression : ² de 0.1-3Kg/cm ;

(f) affichage numérique de pression : Adoptez l'indicateur de pression numérique ;

7. Cuve de stockage de l'eau :

(a) il s'applique au stockage de l'eau de l'essai fort de jet d'eau IPX5~IPX6, injection de l'eau d'IPX8, l'immersion IPX7

(b) volume : 500L

(c) dimension : L600mmXW660mmXH1400mm

(d) voyant à niveau visible : fenêtre de verre trempé

(e) dimension de voyant à niveau visible : W200mmXH1250mm

(f) mesure de profondeur : acier inoxydable

Taille de mesure de profondeur de (G) : 1300mm, exactitude 1mm

(h) contrôle de niveau liquide : commutateur de flotteur + tuyau de débordement

8. Armoire de commande :

(a) détection d'écoulement : retour de signal d'écoulement par le débitmètre électronique

(b) arrangement d'écoulement : placez sur l'écran tactile

(c) détection de la température : PID

(d) contrôleur : PLC de Mitsubishi

(e) interface amicale : 7 pouces, écran tactile de couleur

(f) fonction de commande : approvisionnement en eau de débit constant, approvisionnement en eau constant de pression, contrôle de mouvement vertical de pluie de baisse, contrôle de mouvement de oscillation de pluie de tube, contrôle de mouvement de table de rotation et minuteur d'essai.

Fonction de protection de (G) : protection de fuite, protection de surcharge, protection de court-circuit.

9. Canalisation d'approvisionnement en eau : approvisionnement en eau en cet équipement utilisant le tuyau de PVC, elle est assignée à chaque dispositif selon la disposition de site, et commandée par la valve électromagnétique de l'eau.

10. Installez la valve de drainage sur la canalisation d'approvisionnement en eau, il décharge automatique l'eau après que l'essai soit accompli.

11. Filtre : coquille d'acier inoxydable, élément filtrant fin.

12. Matériel de corps de machine : profil d'alliage d'aluminium.

13. Taille d'aspect (WXDXH) : 1400X750X1600mm.
