Équipement de test de fuite d'hélium de puits à dépression pour le condensateur et le vaporisateur des véhicules à moteur 100s/Chamber 2g/y

Système de détection de fuite d'hélium de chambre de vide pour le condenseur et l'évaporateur des véhicules à moteur

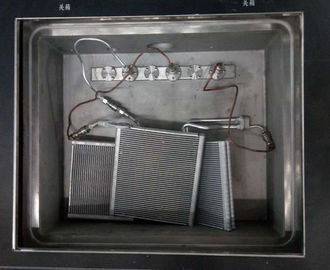

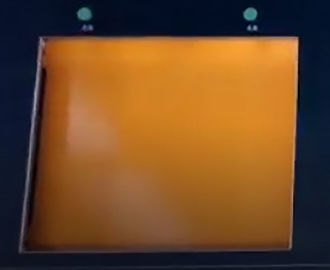

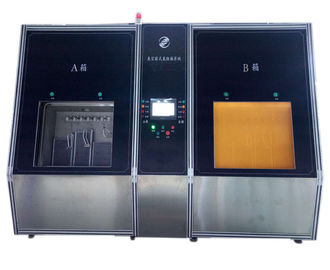

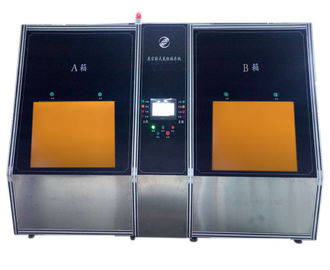

Le système de détection de fuites à l'hélium de la chambre à vide comporte deux chambres à vide, les deux boîtes à vide étant reliées entre elles. La pièce est placée dans une chambre à vide et connectée avec des connecteurs rapides. Ensuite, le bouton DOORCLOSE de la chambre à vide est pressé en même temps. La porte est fermée automatiquement et le cycle de test est démarré. Des protecteurs de caillebotis sont installés des deux côtés des portes de la chambre à vide pour s'assurer qu'aucun objet n'interfère avec le mouvement de la porte de la chambre lorsque la porte est fermée.

Une fois l'une des portes fermée, le cycle de détection de cette chambre est commencé. À ce stade, l'opérateur peut aller dans l'autre chambre pour l'opération.

Paramètres techniques:

Configuration principale:

Notre système dispose d'une procédure d'étalonnage automatique qui facilite le calibrage de précision régulier. Le système calibré détermine avec précision le taux de fuite global de la pièce.

L'inspection quotidienne du système: la jauge de fuite standard (qui est dédiée à l'inspection quotidienne) simule la pièce à inspecter et traite le calibrage en ligne de la précision du système, peut entièrement garantir la stabilité de la précision du système et la fiabilité de l'opération.

Jauge de fuite standard

Le menu principal et les boutons de fonction sont sur l'écran, peuvent être:

* Maintenance manuelle

* Paramétrage

* Surveillance de l'état du test:

* Alarme de défaut et auto-diagnostic

* Statistiques de production

Logiciel

Détection de l'hélium sous vide:

Lorsque l'évacuation de la chambre à vide atteint la pression de détection de fuite réglée, et en même temps que l'évacuation de la pièce dans la boîte est terminée, le système détecte le signal d'hélium dans la chambre à vide et supprime zéro pour ce signal, et La pièce est ensuite remplie de gaz d'hélium de 4,0 MPa (réglable vers le bas). Lorsque la pression d'hélium dans la pièce atteint la valeur de consigne, le détecteur de fuite traite la détection de la pièce.

Si le détecteur de fuite trouve un signal d'hélium qui dépasse la valeur définie, cela indique qu'il y a une fine fuite dans la pièce. Le système émet une alarme de fuite. L'opérateur appuie sur le bouton de confirmation, puis la chambre à vide s'ouvre automatiquement une fois l'atmosphère remplie. L'opérateur peut séparer le connecteur rapide de la pièce, décharger la pièce et la marquer en conséquence.

Si le détecteur de fuite ne trouve pas de signal d'hélium excédant la valeur réglée, cela indique que la pièce détectée ne fuit pas, que le système émet un signal PASS et que l'hélium de la pièce est automatiquement récupéré. En même temps que l'hélium est récupéré, le système remplit la chambre à vide d'air. Lorsque la pression de la chambre à vide atteint la pression atmosphérique et que le processus de récupération de l'hélium est terminé, la porte de la chambre à vide s'ouvre automatiquement et la procédure de détection est terminée.
