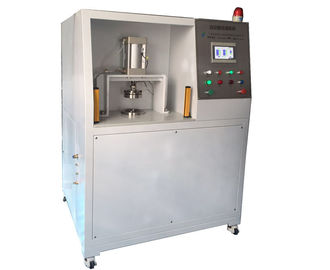

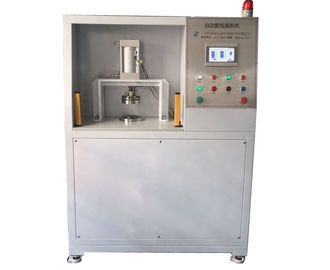

Équipement d'essai automatique de fuite d'hélium de puits à dépression de haute précision 9.0E-11Pa.m3/sec

Équipement d'essai automatique de fuite d'hélium de puits à dépression de haute précision 9.0E-11Pa.m3/sec

Cet équipement d'essai de fuite d'hélium est tout à fait unique, l'exactitude de détection de fuite peut jusqu'à 9.0E-11Pa.m3/sec, approprié aux produits qui a des conditions strictes pour le precisio.

Technicial Paramaeters :

Détection de fuite d'hélium Discription :

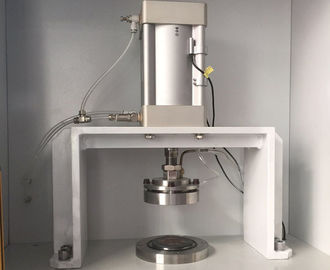

A. L'opérateur place l'objet imbibé dans un puits à dépression, ferme manuellement la porte de puits à dépression et presse le bouton marche ;

B. La chambre est nettoyée à l'aspirateur automatiquement, objet la fuite que brute est détectée par la mesure du montant total d'air au cours du processus de l'évacuation de puits à dépression : s'il y a fuite brute, l'alarme sera donnée ; s'il n'y a aucune fuite brute, le processus suivant sera continué ;

C. le puits à dépression est nettoyé à l'aspirateur au degré d'ensemble ;

D. le signal d'hélium dans le puits à dépression sera détecté automatiquement ;

E. affinez la fuite de l'objet sera automatiquement déterminé :

Si le détecteur de fuite constate qu'il y a un signal d'hélium dépassant la valeur réglée dans le puits à dépression, il indique que l'objet a une fuite fine, et le voyant de signalisation fin de fuite sur l'interface d'opération est allumé. L'opérateur appuie sur le bouton de confirmation sur le panneau d'opération, la porte de chambre est ouvert automatiquement, l'objet est déchargé, objet est placé dans le secteur sans réserve ;

Si le détecteur de fuite ne trouve pas un signal d'hélium dépasser la valeur réglée dans le puits à dépression, il indique que l'objet a passé l'essai d'étanchéité fin, l'indicateur qualifié sur l'interface d'opération est allumé, la porte de chambre est manuellement ouverte, l'objet est déchargé, et l'objet est placé dans le secteur qualifié.

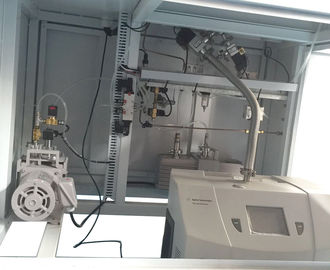

Cet équipement adopte la pompe à vide exempte d'huile d'INFICON pour exclure la contamination des parties coulées avec de la vapeur d'huile.

Caractéristiques techniques :

Notre système adopte la technologie d'automatisation des processus, combine l'équipement de processus avec la technologie électrique de contrôle automatique. Le procédé entier de détection d'objet est automatiquement commandé par le PLC et l'écran tactile, l'opérateur doit seulement charger et décharger l'objet, aucun jugement humain n'est exigé pour chaque processus. Le programme de PLC juge automatiquement le résultat de l'étape précédente et accomplit l'exécution de la prochaine étape selon les conditions de préréglage, celle remplace le jugement humain et l'exécution, fait l'opérateur libéré à partir des ressources intellectuelles compliquées pour travailler.

Le système est équipé d'une mesure standard de fuite d'hélium de 1.0x10-11Pa.m3/sec. Les certificats appropriés seront délivrés par l'institut national de la Chine de la métrologie. L'exactitude et la stabilité de l'équipement peuvent être tracées de nouveau à l'institut national de la Chine de la métrologie. Assurez la mesure de fuite dans le système approuvé par tiers.
