Demi - équipement d'essai de batterie de l'onde sinusoïdale 300kgf avec l'affichage du banc d'essai de choc vibratoire/affichage à cristaux liquides

Équipement de test de batterie de la vague 300kgf de Moitié-sinus d'affichage d'affichage à cristaux liquides de banc d'essai de choc vibratoire

Standard

IEC62133 clause 7.2.2, IEC60086-4 clause 6.4.3, le CEI 60086-1, GB/T 31241-2014 et etc.

Applications

L'essai de vibration peut être employé pour trouver la défaillance précoce de la batterie, simule l'évaluation d'état réel et l'essai de résistance de la structure. Le produit a un large éventail d'applications, de domaine d'application large, et de résultats d'essai significatifs et fiables. C'est une vibration batterie-spécifique idéale pour des fabricants de batterie, des services d'inspection de qualité et des instituts de recherche. Équipement de test. Il convient à examiner de divers types de cellules et la batterie emballe comme le nickel de remplissage de trésor, d'ion de lithium, d'hydrogène de nickel, cadmium-nickel, d'acide de plomb, et en métal d'hydrure.

L'essai de vibration peut également être employé pour l'essai de fatigue des produits pour évaluer la vie du produit.

Paramètres

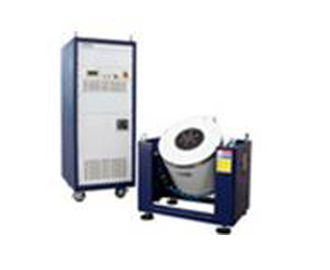

L'information produit

Elle se composent du système de vibration, contrôleur de vibration et d'autres accessoires .please se rapportent à l'information des pièces en tant que ci-dessous :

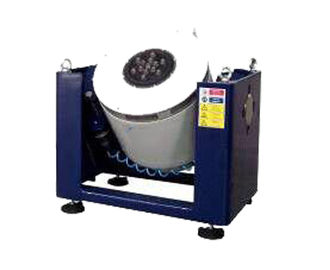

Introduction de système :

structure magnétique du circuit 1.Double pour assurer l'intensité élevée de champ magnétique et pour réduire la fuite de flux ;

La structure de démagnétisation spéciale peut ramener la fuite de flux à en-dessous de 1 mt

 ressort 2.U-type, rouleaux et incidence linéaire pour la résistance forte de guider la charge

le ressort 3.Air sont utilisés pour l'isolement de vibration ; Travail de système de vibration solidement même avec la charge lourde ;

aucune base de special du besoin

les dispositifs 4.Protection sont donnés pour sur-thermique, la surcharge, surintensité, surtension, et

sur-déplacement de l'appareil de contrôle de vibration ; Dispositifs de protection électriques de réseau pour la surtension,

sousvoltage, manquant de la phase ; Conduisez la puissance, actuel-limitant, doux-commencement, température excessive,

court-actuel, protection de défaut de module

5.Able pour accomplir le sinus, aléatoire, essais concernant l'environnement d'impact

le système 6.This exige la fluctuation de tension, ≤±10%

le système 7.This exige fondre la résistance, ≤4Ω

fiabilité 8.High, particulièrement appropriée à l'opération à long terme

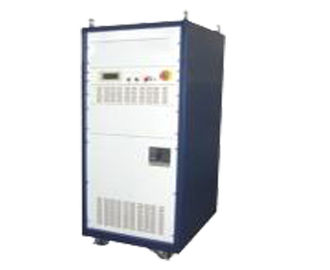

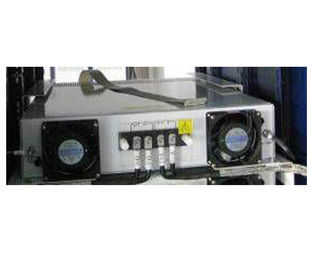

Type introduction de commutateur numérique d'amplificateur :

Ce système adopte la technologie de modulation d'impulsions en largeur de sinus de l'amplificateur de puissance numérique. Son travail

le principe est : utilisant la puissance à haute fréquence du commutateur de l'effet de champ de transistor MOSFET, par le circuit numérique d'amplifier et reconstituer le signal de basse tension qui a entré par le contrôleur, puis la sortie le signal original à la vibration

circuit mobile de la bobine de l'appareil de contrôle, et mouvement de table d'extension de l'appareil de contrôle de vibration d'entraînement. La pièce principale de l'amplificateur de puissance numérique : le contrôle avant, module d'amplificateur de puissance, circuit de protection, la pièce de puissance et armoire électrique.

Type caractéristiques de commutateur numérique d'amplificateur :

entretien 1.Easy : Boîte interchangeable de module d'alimentation, design compact, l'espace économisant, facile à

entretien.

affichage 2.LCD :

Le module de logique adopte le processeur de puce d'unité centrale de traitement de micro-ordinateur, fonction d'affichage d'affichage à cristaux liquides ; Peut être montré

diverses données du système en détail (la puissance amplifient la valeur vraie de la sortie RMS, avec des données supplémentaires

affichage) et jugement d'état et de défaut d'opération. Avec la mesure à télécommande et à distance, à distance

fonction de communication, interface amicale, opération facile.

Type fonction de commutateur numérique de protection d'amplificateur :

L'amplificateur de puissance a installé la protection de la surtension de grille d'alimentation, sousvoltage de grille d'alimentation, puissance

manque de grille de phase, défaut de logique, module d'alimentation, module de la température de puissance, surintensité de sortie, sortie

surtension, puissance d'entraînement, le déplacement de la table, la température de table, etc. N'importe quel échec se produit, a fermé

vers le bas sortie, avec l'alarme de bruit et d'éclairage en même temps. Excepté la protection ci-dessus, a également des pauvres

Valeur de RMS la protection, et protection d'arrêt d'urgence.

Efficacité de conversion élevée (plus haut que 92%), et haute fréquence d'ion de converti

Tableau horizontal de glissement :

Avec la table horizontale de glissement, l'appareil de contrôle électrodynamique de vibration capable pour X, Y, essai d'essai de direction de Z. Et peut combiner le système de test d'humidité de la température font l'essai environnemental combiné. Avec turbo - la barre de défilement ou le système de rotation de roue à chaînes, une personne peut facilement tourner le banc de vibration et le relier à la table horizontale. Adoptez la limitation mécanique de position pour assurer la connexion entre le système de vibration et la table horizontale de glissement. Table multi de glissement de taille fournie, par 300mm×300mm (pour le petit système de vibration) à la grande table de glissement de l'essai 2m×2m de spécimen. Limitation différente d'incidence capable effectuer l'opération différente et se conformer différentes conditions. L'épaisseur et la taille de la table de glissement influenceront les performances système de vibration, et affectent la haute fréquence de limitation, utilisateur peuvent l'adapter aux besoins du client.

Caractéristiques de contrôleur de Digital

Le contrôleur de vibration est la dernière conception par la société d'ucon qui adopte l'architecture de système distribué avancée internationale, et son noyau est le processeur ultra-rapide à point mobile à 32 bits de la dernière série TMS320 de la société de TI. Le rapport des essais est automatiquement produit dans Microsoft Word. Pendant ou après l'essai, le rapport des essais peut être édité, et être puis produit automatiquement ou manuellement.

Norme de matériel

Entrée

(1) 2 canaux

résolution (de 2) : 24 conversions analogique-numérique de bit (CDA)

(3) impédance entrée : 220 k Ω

(4) amplificateur intégré de charge et source constant-actuelle d'ICP, la tension et accélération d'ICP

le capteur peut être directement relié

rapport de signal-bruit (de 5) : >100dB

Sortie

Quantité de la Manche : 1 sortie de canal

Résolution : conversion 24-bit numérique-analogique (DAC)

Index de logiciel de gestion

Index aléatoire de représentation :

Mode de contrôle : PSD

Résolution : Maximum 320000 lignes

Plage de fréquence : DC~4800Hz

Commandez la dynamique : 85dB

Exactitude de contrôle : ±1dB,

Temps en circuit fermé : typiquement 100ms

SINUS

Mode de contrôle : contrôle sinusoïdal de forme d'onde

Plage de fréquence : 1~5000Hz,

Chaîne de contrôle dynamique : 95dB

Temps en circuit fermé : 10ms ;

Exactitude de contrôle : ±1dB ; Vitesse 1octave/min, valeur 50 de champ de Q

Pouvoir séparateur d'en fréquence : 0,001%

Vitesse de champ : champ linéaire 0 à 6000hz/s ; champ logarithmique 0 | 100 oct./minutes

Déformation de vague : <0>

CHOC

Mode de contrôle : Long contrôle limité de temps ou de vague ;

Mode de choc : vague de moitié-sinus ;

Plage de fréquence : DC~22000Hz ;

Vue : Temps de durée de Max.32K : 0.5-3000ms

Mode de compensation : pré-impulsion, après-impulsion, pré/après-impulsion

Représentation de contrôle : dynamique plus haut que 90dB
