| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | HB6205 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 25 jours |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 10 /month RÉGLÉS |
| la norme: | IEC62133, IEC60086, UL1612and etc. | Plage de pression: | 1KN | 20KN (contrôlable) |
|---|---|---|---|
| Tolérance de force: | ±1% | Chaîne d'écrasement: | 0~400mm |
| Gamme de vitesse de pénétration de clou: | 1 | 80mm/s (contrôlable) | Espace test: | ≥ W300*D300*H200mm |
| Surligner: | Machine d'essai de batterie,équipement de test de décharge de batterie |
||

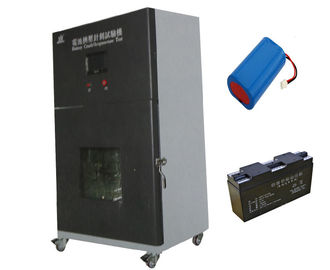

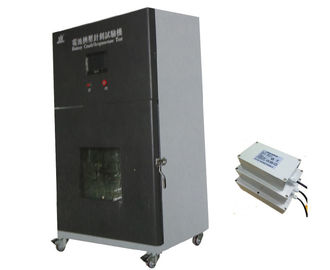

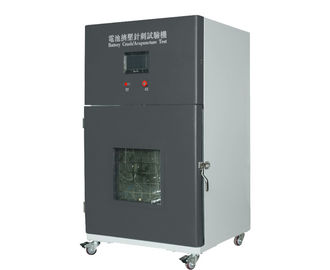

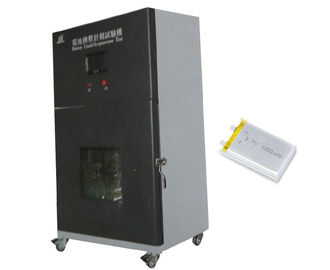

Type vertical avec l'équipement vertical d'appareil de contrôle de pénétration de clou d'écrasement de batterie de structure de pression
Standard
IEC62133 clause 7.3.6, 8.3.5 IEC60086-4 LE CEI 60086-1, GB/T 18332.2-2001 de la clause 6.5.3,
UL1612, UN38.3, GB/T 31241-2014 et etc.
Applications
Cette machine d'essai de batterie est conçue pour simuler le réel terminal de batterie au lithium de puissance utilisant des environnements, tels que la batterie dans l'écrasement, pénétration et retour que les divers résultats dans l'écrasement différent/pénétration conditionne.
L'essai devrait être sous la température d'environnement 20℃ du ± 5℃, mettent la batterie qui se relient au thermocouple (le point de contact des couples thermiques fixes sur la grande surface de batterie) dans le placard d'ébauche, avec la corrosion de 3mm non le clou qu'inoxydable pénètrent le point central de la batterie avec la vitesse de 20mm/s-80mm/s.
Paramètres
| Structure | Type vertical avec la structure verticale de pression |
| Tension d'entrée | 380V 50 hertz |
| Chaîne de pression | 1KN | 20KN (contrôlable) |
| Tolérance de force | ±1% |
| Chaîne d'écrasement | 0~400MM |
| Commutateur d'unité | Kg/N/Lb |
| Gamme de vitesse de pénétration de clou | 1 | 80mm/s (contrôlable) |
| Exactitude de vitesse | ±0.1MM/S |
| Le clou pénètrent la puissance | Pression d'huile |
| L'espace d'essai | ≥ W300*D300*H200mm |
| Dimension hors-tout | W940XD780XH1620 millimètre |
| Voyant à niveau visible | 390 x 360mm (verre anti-déflagrant gâché épais de 20mm) |
| Allumage | Avec la lumière du côté supérieur intérieur de chambre |
| Base | Installé avec 4 roues universelles et 4 roulettes de réparation, disponible pour mobile libre et la réparation. |
| Dispositifs anti-déflagrants | Avec la fonction de libération d'air, épuisez l'air de rebut qui a produit en examinant ; Avec anti-déflagrant et faites pression sur la fonction de version, le type magnétique d'adsorption porte de décompression d'arrière de l'armoire de protection (300*300mm), quand avec le choc fort d'air, la porte de soulagement ouverte automatiquement, réduisent la force de choc d'explosion. |
| Le fond de chambre | Avec le type d'extrait dispositif de collection pour l'électrolyte et les débris expérimentaux. |
| Aiguille d'acier de tungstène |
Φ3X100MM 10 morceaux Φ5X100MM 10pieces |
| Poids de machine | Au sujet de 400KG |
| Méthode d'affichage | Écran tactile de PLC |
dispositif de l'échappement 1.Air : Commande d'axe long de moteur les lames en aluminium, capables pour l'échappement l'air de rebut n'importe quand.
système de l'équilibre 2.Pressure : La double alimentation en air de trou, assurent l'équilibre de pression à l'intérieur de la chambre.
système 3.Maintenance : Toutes les pièces qui ont besoin démonter tous avec la structure de piège, commodes pour l'entretien.
système 4.Safety :
la charnière en acier de (1).Stainless, ferment à clef la porte de chambre, assurent l'ouvert non choqué de porte quand avec la circulation d'air forte.
le commutateur micro de (2).With sur la porte de chambre, seulement quand la porte de chambre a fermé le système peut fonctionner normalement.
l'arrière de (3).Chamber avec le type conception, une charnière latérale, un autre côté de porte avec la serrure magnétique forte, quand avec le choc fort de circulation d'air, la couverture arrière ouverte réduisent automatiquement, ainsi la force de choc d'explosion.
chambre de (4).Inner avec la structure à hautes températures de résistance, sans câbles électriques inflammables ou d'autres matériaux.
conception 5.Humanization
(1) distance environ de 800mm entre le banc d'écrasement et le plancher, facile pour l'opération.
(2) le voyant à niveau visible d'humeur de double couche, assurent la sécurité et simultanément les appareils de contrôle capables observer la condition d'essai.
(3) lumière économiseuse d'énergie établie intérieure pour l'espace entier d'essai, commode pour l'observation.
système 6.Camera : Installé avec le système de haute résolution de caméra, capable pour l'observation claire de la procédure d'essais.
Accessoires
| aiguille d'acier de tungstène de 3mm | 10pieces |
| aiguille d'acier de tungstène de 5mm | 10pieces |
| Clé de mandrin | 1piece |
| Bride en acier d'aiguille | 1 E.A |
| Système de capteur de pression | 1E.A. |
| Plat plat d'écrasement, diamètre 150mm | 1piece |
