Machine d'essai au choc de code d'IK/appareillage de oscillation d'essai de marteau de pendule acier inoxydable

Nom De Marque:	HongCe
Numéro De Modèle:	HC9921A
Nombre De Pièces:	1 jeu
Prix:	Negotiatable
Conditions De Paiement:	T/T.
Capacité à Fournir:	10 /month RÉGLÉS

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

calibration certificate

Matériau:

Acier inoxydable

Élément d'impact:

2,5,10,20,50J facultatif

Hauteur de chute:

Affichage d'échelle

Libérez le mode:

Mécanique

Longueur:

1000mm

Accident vasculaire cérébral:

200-1200mm

Détails d'emballage:

contreplaqué

Mettre en évidence:

Machine d'essai impact

Machine d'essai impact pendule

Description de produit

Appareillage de oscillation d'essai de marteau de pendule d'acier inoxydable de machine d'essai au choc de code d'IK

Standard

IEC60068-2-75 essai environnemental – partie : Essais – essai hein : Essais de marteau, degrés IEC60068-2-63, IEC62262 de protection fournis par des clôtures pour le matériel électrique contre des impacts mécaniques externes (code d'IK), mécanisme IEC60439-5 de basse tension et ensembles controlgear - partie : Conditions particulières pour des assemblées pour la distribution d'énergie dans les réseaux publics

Application

Ce dispositif convient à l'essai mécanique de résistance aux chocs aux armoires électriques et à toute autre tôle, à la coquille non de l'armoire régulatrice d'énergie électrique en métal, au standard de câble de sous-station et à la boîte de jonction de câble

Examinez l'échantillon

La coquille de l'armoire régulatrice d'énergie électrique, la boîte de jonction de standard de câble de sous-station et de câble et l'équipement semblable

Caractéristique

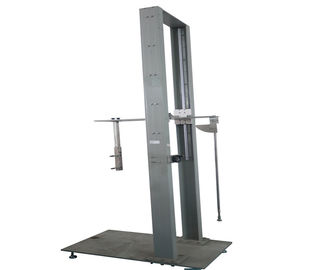

L'équipement utilisant la structure de voiture, peut être gauche et droit déplacé, en avant et vers l'arrière, la taille supérieure et inférieure de point d'impact ajustable, et l'angle 0-90°adjustable d'impact. Le dispositif est un dispositif d'impact de pendule de basse énergie pour 2J et en haut.

Paramètres

Modèle	HC9921A
Pendule	Longueur : 1000mm ; diamètre externe : 9mm ; épaisseur de paroi de tuyau d'acier : 0.5mm. Composition de la masse équivalente avec l'élément d'impact
Point d'impact	À travers réglable, la course 200-1200mm, taille peut être adaptée aux besoins du client

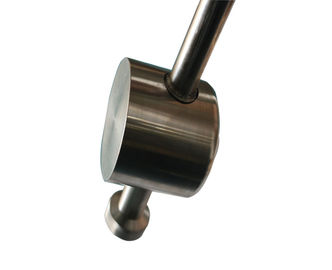

Élément d'impact	marteau de l'impact 2,5,10,20J

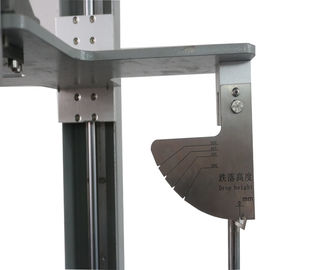

Taille de baisse	Affichage d'échelle
Libérez le mode	Mécanique
Dimension	9505502700mm

Énergie d'impact, la masse équivalente et table de taille de baisse

Energy/J	2	5	10	20	50
La masse équivalente /kg	0,5	1,7	5	5	10
Taille ±1%mm de baisse	400	300	200	400	500
Notes : 1. Voir la note dans le CEI 60068-2-75 3.2.2 Dans la présente partie, l'énergie (j) est calculée prenant l'accélération standard due à la gravité de la terre (g), arrondi jusqu'au nombre entier le plus proche, qui est le ² 10m/s.

Caractéristiques coordonnées des éléments saisissants

Énergie /J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
La masse équivalente ±2%kg	0,25 (0,2)	0,5	1,7	5	5	10
Matériel	Polyamide ¹⁾	Acier ²⁾
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Pour être ajusté pour assortir la masse équivalente, voir l'annexe A.
1) 85≤HRR≤100, dureté de Rockwell selon ISO2039-2. 2) Fe490-2, selon ISO1052 ; Dureté de Rockwell selon ISO6508.
NOTEZ les valeurs montrées dans les parenthèses pour la masse équivalente et le diamètre des éléments saisissants pour la valeur d'énergie égale à ou moins de 1 J sont ceux dans l'essai actuel E-F. Les valeurs actuellement dans l'essai par exemple sont également montrées pour ces deux paramètres. Pour le but de coordination, les valeurs entre parenthèses seront supprimées des années de fives de la publication de cette norme.

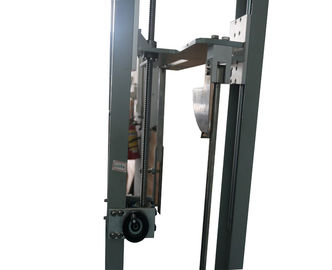

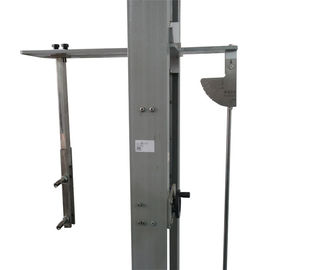

Machine d'essai au choc de code d'IK/appareillage de oscillation d'essai de marteau de pendule acier inoxydable 0
