Équipement de test visuel audio de générateur de signaux de la couleur TV - 1Vp-p/75Ω - Y, relais, PAR

Name: Équipement de test visuel audio de générateur de signaux de la couleur TV - 1Vp-p/75Ω - Y, relais, PAR
Brand: Guangzhou HongCe Equipment Co., Ltd.
SKU: AS305E
Price: 5,000.00 USD
Availability: InStock

Nom De Marque:	HongCe
Numéro De Modèle:	AS305E
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

Calibration certificate(cost additional)

nom:

Générateur de signaux de couleur

Garantie:

1 an

Amplitude de sortie:

≥1.5Vp-p (0-1.5Vp-p) réglable/75Ω

Polarité:

Polarité positive

Niveau masquant:

0±0.2VDC

Rapport de signal synchrone:

30%

Amplitude d'entrée:

1Vp-p/75Ω (taux de modulation environ de 82%)

Détails d'emballage:

Boîte de carton

Mettre en évidence:

Équipement de test positif de vidéo d'audio de polarité

équipement de test 15kHz visuel audio

Description de produit

Équipement de test visuel audio de générateur de signaux de la couleur TV - 1Vp-p/75Ω - Y, relais, PAR

L'information produit :

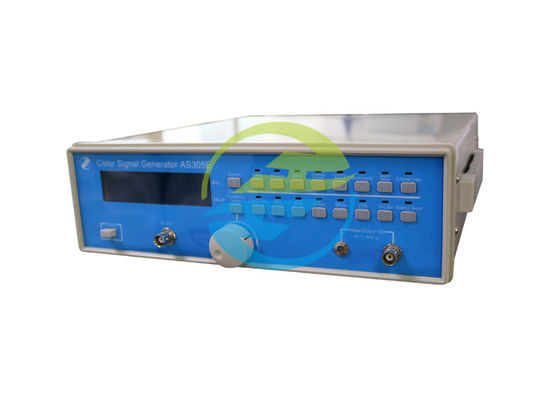

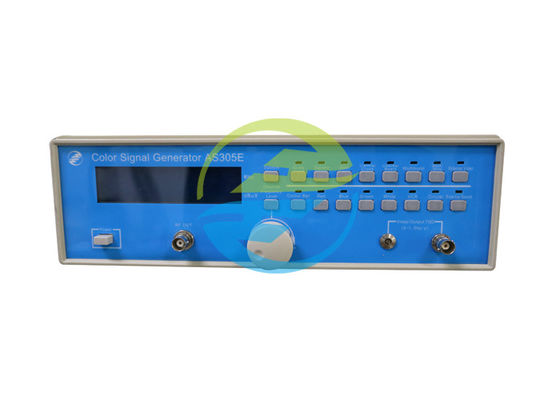

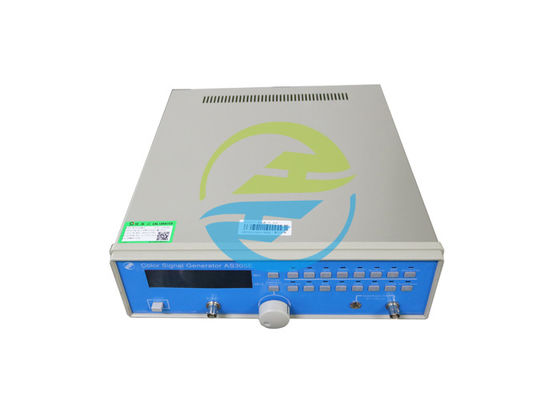

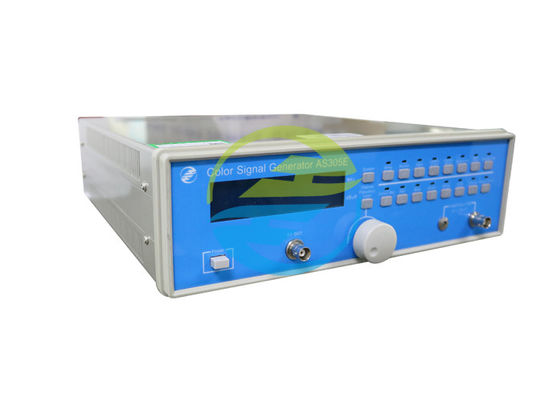

Le générateur de signaux de la couleur TV d'AS305E est un plein-canal, générateur de signaux multistandard de la couleur TV. Il emploie une modulation résiduelle de bande latérale de fréquence intermédiaire et alors mode de radiofréquence de conversion de fréquence pour s'assurer que le signal a à caractéristiques cohérentes dans la largeur de bande entière de TV, ainsi il peut être employé comme source niveau standard de signal de TV et modulateur performant. Tous le canal, la fréquence, le format de TV, et le niveau de sortie de la source de signal sont affichés sur un écran d'affichage à cristaux liquides en même temps. Chaque signal vidéo a l'opération et les instructions principales indépendantes, ainsi l'opération et l'utilisation sont très commodes, et l'affichage est intuitif. Équipement de test visuel audio

L'équipement de test audio de vidéo de générateur de signaux a non seulement la sortie de signal vidéo et de signal de radiofréquence (l'amplitude de sortie du signal vidéo et du signal de radiofréquence sont les deux variable), mais a également la fonction externe de modulation de signal vidéo et d'entrée de signal audio ; le signal de séparation de couleur et d'éclat (S-VIDEO) peut être ajouté en tant que signal composant nécessaire et visuel (Y, relais, PAR), synchronisation, sortie de signal d'impulsion masquante. Le générateur de signaux est très approprié aux instituts de recherche scientifique, aux écoles, aux usines et à d'autres unités.

Paramètre :

Sortie de signal vidéo Équipement de test visuel audio
Amplitude de sortie	≥1.5Vp-p (0-1.5Vp-p) réglable/75Ω
Polarité	Polarité positive
Niveau masquant	0±0.2VDC
Rapport de signal synchrone	30%
Entrée externe de signal vidéo
Amplitude d'entrée	1Vp-p/75Ω (taux de modulation environ de 82%)
Polarité	Polarité positive
Signal de Chrominance
Fréquence porteuse de Chrominance	4,433619 mégahertz PLA/B.D.G.H.I.K 3,579545 mégahertz NTSC/M
Erreur de phase de Chrominance	Synchronisation de couleur + 3° Chaque color±5°
Signal audio interne	onde sinusoïdale de 1kHz±10%
Entrée de signal audio externe
Plage de fréquence audio externe	20Hz-15kHz
Amplitude audio externe d'entrée	420mV/rms (la déviation de fréquence à 1kHz est au sujet de ±50 kilohertz)
Système d'exploitation de générateur de signaux	PAL/B.G., PAL/I, PAL/D.K, NTSC/M (facultatifs)
Transporteur visuel et audio
Plage de fréquence de transporteur visuel	45MHz~871.25MHz
Erreur de fréquence	≤7×10-5
Amplitude de sortie	50-110+10 -5 dBuV/75Ω
Mode visuel de modulation	AM/négatif
Espacement audio de transporteur de transporteur et visuel	4,5 mégahertz NTSC/M 5,5 mégahertz PLA/B.G.H 6,0 mégahertz PLA/I. 6,5 mégahertz PLA/D.K
Transporteur visuel au rapport audio de transporteur	13±3dB
Hors de la contrainte de bande	≥ 50dB
Signal d'image
Gamme de gris	8 linéaires signal de niveau d'échelle de la rue (du noir au blanc)
Place	11 barre verticale du × 15 de barre horizontale
Tache	Points verticaux horizontaux de 15 points x 11
Croix centrale Équipement de test visuel audio	3 barres de 1 ligne verticale centrale, 2 pour la ligne de frontière gauche. 3 barre 1 pour la ligne centrale, 2 pour la ligne de frontière supérieure et inférieure.
Grille noire et blanche	16 grille verticale du × 12 horizontaux de grille
Groupe de Multiwave	0,8 aux signaux 5MHz à fréquence unique de 8 groupes
Noir de moitié et à moitié blanc	La moitié gauche est noire et la moitié droite est blanche
Couleur standard	Format de gamme : 100/0/75/0 système de pal 77/7.5/77/7.5 NTSC
Champ rouge	Format d'amplitude : compatible à la même couleur
Champ vert	Format d'amplitude : compatible à la même couleur
Champ bleu	Format d'amplitude : compatible à la même couleur
Champ blanc	100%White
Vecteur quatre	Y=50%
Anneau	Y=100%, places du rayon 4,5
