IEC60065 le dispositif d'essai de mandrin de la clause 8,21, les 10° et les 230° tournent l'angle

IEC60065 le dispositif d'essai de mandrin de la clause 8,21, les 10° et les 230° tournent l'angle

IEC60065 : Clause 2014 8,21

8,21 le matériel de feuille mince inséparable sera conforme à 26,3 de 61558-1:2009 du CEI ou à ce qui suit :
Trois échantillons d'essai, chaque échantillon individuel trois se composants couches ou plus de matériel de feuille mince inséparable formant l'ISOLATION RENFORCÉE, sont employées. Un échantillon à la fois est fixé au mandrin du montage d'essai (le schéma 14) suivant les indications du schéma 15.
Une force de haut en bas du ± 10 N de 150 N est appliquée à l'extrémité libre de l'échantillon (voir le schéma 16),
utilisant un dispositif de serrage approprié. Le mandrin est tourné À LA MAIN sans secousses
– de la position initiale (le schéma 15) à la position finale (le schéma 16) et de retour ;
– comme ci-dessus pour la deuxième fois ;
– de la position initiale dans la position finale.
Si un échantillon se casse pendant la rotation où il est fixé au mandrin ou au dispositif de serrage, ceci ne constitue pas un échec et l'essai est répété sur un échantillon frais. Si un échantillon se casse à n'importe quel autre endroit, l'essai a échoué.
Après ce préconditionnement, une feuille de la feuille métallique, 0 035 millimètres de ± 0 005 millimètres d'épaisseur, au moins 200 millimètres long, est placée le long de la surface de l'échantillon, accrochant vers le bas de chaque côté du mandrin (voir le schéma 16). La surface de l'aluminium en contact avec l'échantillon sera conductrice, non oxydée ou autrement isolée. L'aluminium est placé de sorte que ses bords ne soient pas moins de 18 millimètres à partir des bords de l'échantillon (voir le schéma 17). L'aluminium est alors serré par deux poids égaux, un à chaque extrémité, utilisant les dispositifs de serrage appropriés.
Tandis que le mandrin a lieu en sa position finale, et dans les années 60 suivant le positionnement final, un essai de résistance diélectrique est appliqué entre le mandrin et pour feuille métallique selon
10.4.2, utilisant une tension d'essai de 1,5 fois la valeur spécifique dans le tableau 5 pour l'ISOLATION RENFORCÉE, mais pour moins de 5 kilovolts.
La procédure d'essais entière est répétée sur les deux autres échantillons.

Norme : Confirmez à IEC60065 : clause 2014 8,21, le schéma 14~16, IEC60950

Application : Anti vérification de résistance à dommages d'isolation pour les matériaux sur couche mince non séparables.

Échantillon d'essai : Matériel sur couche mince non séparable.

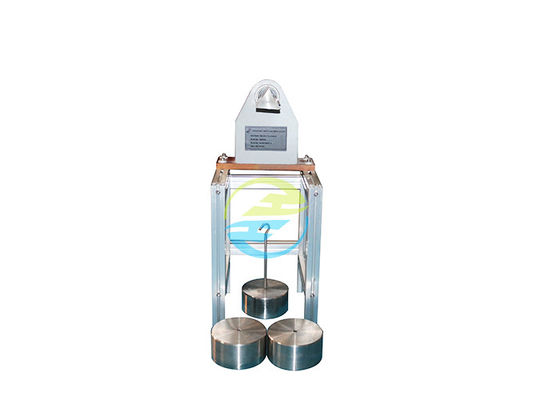

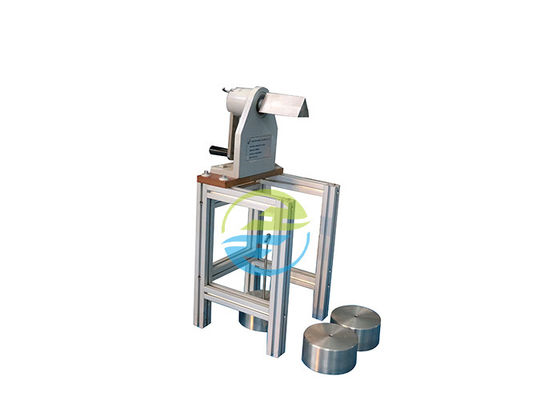

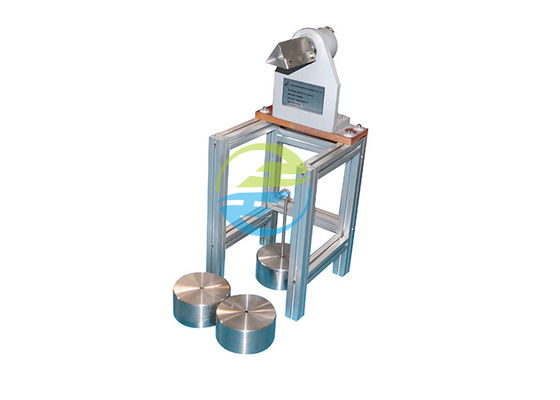

Caractéristique : La position de l'ensemble de 10°and 230°are avec la limite mécanique, assurer non seulement l'exactitude de l'angle d'essai, mais réaliser également une méthode simple d'opération ; le poids avec un anneau accrochant, en cas de point est endommagé en raison de la force trop importante de traction.

Paramètres :

1, poids de 50N*3pcs, peut être combiné pour réaliser l'essai 100N et 150N.

2, nombre de temps d'essai : 3 fois.

3, appareil de contrôle de tension de tenue (facultatif).
