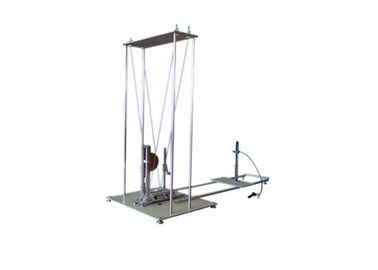

Dispositif du calibrage IEC60068-2-75 pour le marteau à ressorts d'impact

IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer
IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer

Image Grand :  Dispositif du calibrage IEC60068-2-75 pour le marteau à ressorts d'impact

Détails sur le produit:

Lieu d'origine: CHINE
Nom de marque: HongCe
Certification: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Numéro de modèle: CSH-2

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 25 jours
Conditions de paiement: T/T.
Capacité d'approvisionnement: ensemble 15 par mois
Description de produit détaillée
Précision: 1.0.01J Exactitude de répétition: ±0.01J
Gamme de mesure de: 0~2J Élément d'impact pour le calibrage: 250g
Surligner:

équipement d'essai impact

,

Machine d'essai impact pendule

Dispositif du calibrage IEC60068-2-75 pour le marteau à ressorts d'impact





Détails de produit :

Conformément aux conditions standard IEC60068-2-75 de l'attachement B, ce dispositif d'essai est conçu et fabriqué pour le calibrage du marteau de ressort.

Norme : Annexe A du CEI 60068-2-63, annexe B du CEI 60068-2-75

Application : Ce dispositif est prévu pour vérifier l'exactitude du dispositif de calibrage de marteau de ressort.

Échantillon d'essai : Dispositif de calibrage pour les marteaux à ressorts d'impact



Caractéristique : Conformez-vous à la condition d'IEC60068-2-63 et d'IEC60068-2-75 standard



Paramètres techniques :

Exactitude 0.01J
Exactitude de répétition ±0.01J
Chaîne de mesure 0~2J
Élément d'impact pour le calibrage 250g
Point de référence énergie de l'impact 1J réalisée avec une taille de la chute de 408±1mm



Procédure pour le calibrage des marteaux de ressort



Principe B.1 de calibrage

Le principe de cette procédure de calibrage est de comparer l'énergie fournie par un marteau de ressort, il est difficile mesurer que directement, à l'énergie d'un pendule, calculée à partir de la sa masse et taille de la chute.



Construction B.2 du dispositif de calibrage

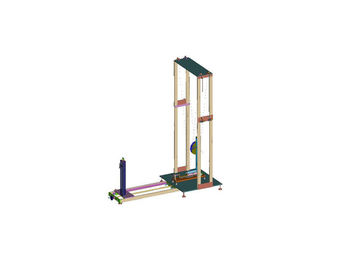

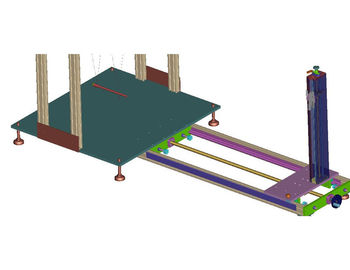

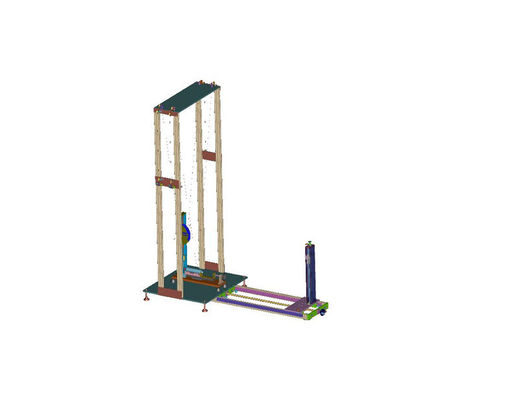

Le dispositif assemblé de calibrage est montré dans la figure B.1. Indépendamment du cadre, les pièces principales sont une incidence « a », un indicateur « b » d'entrave, un pendule « c », une base « d » de version et un dispositif « e » de version.

La pièce principale du dispositif de calibrage est le pendule « c » représenté sur la figure B.2. Au plus bas de gamme de ce pendule est fixé un ressort en acier avec les détails représentés sur la figure B.3. Le ressort est d'acier de ressort, n'exigeant aucun traitement spécial, et est rigidement fixé au pendule « c ».

La figure B.4 montre quelques pièces à grande échelle



Il convient noter que ce printemps est conçu pour les marteaux de calibrage de ressort ayant des caractéristiques comme défini dans le tableau 1 pour les valeurs d'énergie égales à ou moins de 1 J. Pour les marteaux de calibrage de ressort ayant des caractéristiques comme définies pour 2 J, le ressort du pendule du dispositif de calibrage devrait être d'une conception différente.



Afin d'obtenir des caractéristiques appropriées de frottement de l'indicateur, un morceau de tissu tissé épais est placé entre les surfaces métalliques de l'incidence, les fils de piano étant pliés de telle manière qu'une petite force soit exercée contre le tissu.

Puisque le dispositif de version est enlevé pendant le calibrage du dispositif de calibrage, le dispositif de version est fixé à la base de version à l'aide des vis.



Méthode B.3 de calibrage du dispositif de calibrage

Le calibrage du dispositif de calibrage est effectué à l'aide d'un élément saisissant « g » de calibrage pris d'un ressort-marteau, suivant les indications de la figure B.5. Avant calibrage, le dispositif de libération est enlevé du dispositif de calibrage.



L'élément saisissant de calibrage est suspendu par quatre fils de toile « h » des points de suspension situés dans un plan horizontal, 2000 millimètres au-dessus du point de contact entre le pendule et l'élément saisissant de calibrage quand ce dernier est en sa position de repos. L'élément saisissant de calibrage est permis de balancer contre le pendule et le point de contact dans des conditions dynamiques, dirigent « k », sera pas plus de 1 millimètre au-dessous du point de contact en position de repos. Les points de suspension sont alors augmentés au-dessus d'une distance égale à la différence entre les deux points de contact.



Quand le système de la suspension est ajusté, l'axe de l'élément saisissant « g » de calibrage sera perpendiculaire à la surface d'impact du pendule « c » et l'élément saisissant de calibrage sera horizontal au moment de l'impact.



Quand l'élément saisissant de calibrage est en sa position de repos, le dispositif de calibrage est placé de sorte que le point « k » soit placé exactement à la tête de l'élément saisissant de calibrage.



Pour obtenir des résultats fiables, le dispositif de calibrage est rigidement fixé à un appui massif, par exemple à une partie structurelle d'un bâtiment.



La taille de la chute est mesurée au centre de la gravité de l'élément saisissant de calibrage et la mesure peut être facilitée à l'aide d'un dispositif de niveau liquide se composant de deux tubes de verre « j » qui sont reliés ensemble à l'aide d'un tuyau flexible. Un des tubes de verre est fixe et si avec une échelle « je ».



L'élément saisissant de calibrage peut être tenu en sa position supérieure au moyen d'un fil mince « m » qui, une fois rompu, cause la libération de l'élément saisissant de calibrage.



Pour mesurer le dispositif de calibrage, un cercle est tracé du plat d'échelle, derrière le centre de ce cercle coïncidant avec l'incidence du pendule et de son rayon étant tel que le cercle se prolonge à l'aiguille d'entrave. Sur ce cercle, les 0 J au zéro absolu représentés sur la figure B.6 sont marqués au point indiqué par l'aiguille d'entrave quand ce dernier est mis en contact avec le pendule en position de repos.



Le calibrage est fait avec de l'énergie d'impact de 1 J, qui est réalisé avec une taille de la chute de 408 millimètres de ± 1 millimètre, avec un élément saisissant de calibrage de 250 G.



Le point du plat d'échelle correspondant à 1 J est obtenu en permettant le calibrage suspendu à l'élément saisissant de balancer contre le point « k » le ressort du pendule. Après avoir frappé le pendule, l'élément saisissant de calibrage ne se déplacera pas. L'opération est répétée au moins 10 fois et le 1 point de J est la moyenne des indications de l'aiguille d'entrave.



Les autres pintes de l'échelle sont alors déterminées comme suit :

a) Une ligne droite est tracée par le centre du cercle et des 0 points de J ;

b) La projection orthogonale du 1 point de J sur cette ligne est indiquée par P ;

c) La distance entre les points 0 J et P est divisée en 10 parts égales ;

d) Par chaque point de division, une ligne est perpendiculaire dessinée à la ligne 0 JP ;

e) Les intersections entre ces lignes et le cercle correspondent aux valeurs de l'énergie d'impact égales à 0,1 J ; 0,2 J ; jusqu'à 0,9 J.

Le même principe peut être employé pour prolonger l'échelle au delà du 1 point de J. La division du plat d'échelle « f » est montrée dans la figure B.6.



Utilisation B.4 du dispositif de calibrage

Le marteau de ressort à calibrer est mis dans la base de version et est puis actionné trois fois à l'aide du dispositif de version ; il ne sera pas sorti manuellement.



Pour chaque opération, l'élément saisissant du marteau de ressort à calibrer est tourné en position différente. La valeur moyenne des trois lectures sur le dispositif de calibrage est prise pour être la valeur réelle de l'énergie d'impact du spécimen.

Dispositif du calibrage IEC60068-2-75 pour le marteau à ressorts d'impact 0





Dispositif du calibrage IEC60068-2-75 pour le marteau à ressorts d'impact 1
