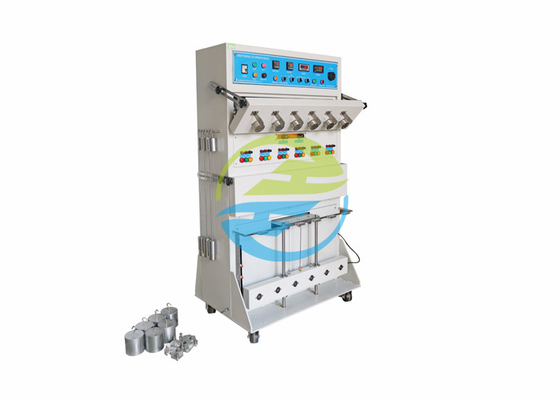

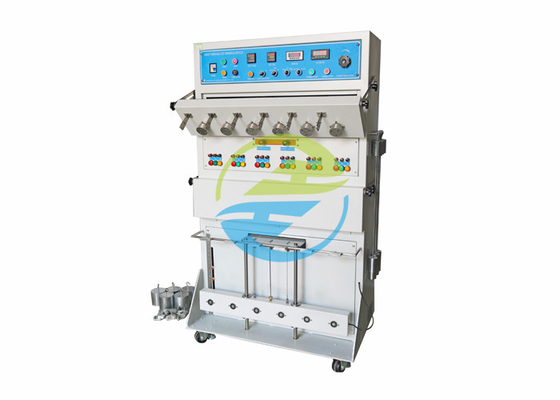

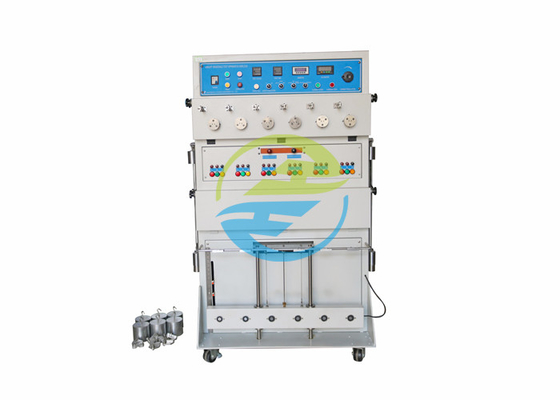

Appareillage brusque d'essai d'arrachement d'équipement d'essai du câble UL817 avec les 6 postes de travail

Appareillage brusque d'essai d'arrachement d'équipement d'essai du câble UL817 avec les 6 postes de travail

UL817 :

96,4 mouler-sur le dispositif représentatif doit être fixé dans les mâchoires de la machine de fléchissement de sorte que le point de sortie de corde soit au centre de la rotation. Les mâchoires tournantes doivent être ajustées pour tourner jusqu'à un angle de 90° avec chaque côté de la position centrale. À la position centrale, la corde est d'accrocher verticalement et le poids, choisi selon 96,3, attaché à chaque corde approximativement 1 2 pouces (305 millimètres) à partir du point de rotation. Voir le schéma 96,1.
96,5 dispositif représentatif doit être soumis pour accomplir fléchir des cycles jusqu'à un conducteur dans chaque dispositif s'est ouvert (aussi déterminé par un circuit de détection de continu-surveillance), ou jusqu'à 2 500 cycles est atteint, celui qui vient d'abord. Un cycle de fléchissement se compose : rotation des mâchoires de la position (centrée) verticale jusqu'à 90° à un côtés, dos après la position verticale jusqu'à 90° à l'autre côté, et de nouveau à la position (centrée) verticale. Le taux d'essai sera les cycles 1 0 par minute.

Description :

Ce dispositif est utilisé pour l'essai d'arrachement brusque de résistance de la prise de ligne électrique de prise, l'essai de torsion, l'essai de charge et fondre l'essai actuel.

Selon UL817 l'essai de fléchissement de la clause 96.4-96.5 standard, essai d'arrachement brusque de la clause 99.1-99.2, essai de conservation de veste de la clause 100.1-100.3.

Échantillon d'essai : Ligne électrique de prise.

Caractéristique : Utilisant l'essai de mode automatique, elle arrêt automatique quand portée au nombre de établissement si des temps d'essai ou temps d'établissement.

Paramètres techniques :
