| Lieu d'origine: | Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration Certificate(cost additional) |
| Numéro de modèle: | HCVT01 |
| Quantité de commande min: | 1 SET |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Pâte contreplaquée |
| Délai de livraison: | 40 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1 réglé par mois |
| Nom du produit: | système d'essai par vibration électrodynamique | Produit examiné: | Batterie |
|---|---|---|---|
| Plage de fréquences: | 1 ‰ 3000 Hz | Nombre maximal de personnes déplacées: | 76 mm |
| Force sinusoïdale nominale: | Pour les véhicules à moteur à combustion | Tableau vertical: | Pour les véhicules à moteur électrique à combustion |
| Tableau horizontal: | Pour les véhicules à moteur électrique à combustion | Puissance de fan: | 7.5 kW |
| Surligner: | Équipement d'essai de la batterie selon la norme IEC 62133,Équipement d'essai de batterie électrique à vibration |
||

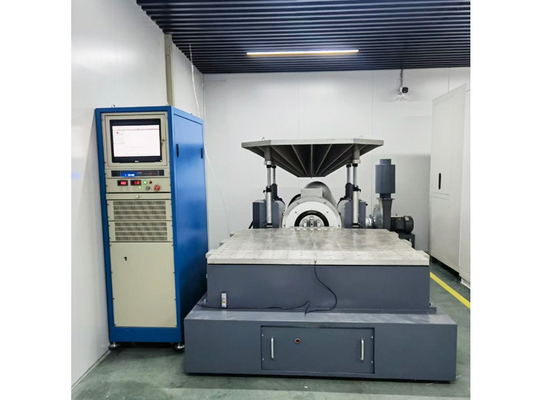

Système d'essai électrique de vibration IEC 62133 Équipement d'essai de batterie
Application de l'équipement d'essai à batterie:
Les vibrations rencontrées par la batterie pendant le transport ne doivent pas provoquer de fuite, d'incendie ou d'explosion.Le système d'essai par vibration électrodynamique est un équipement d'essai de précision qui simule l'environnement de travail réel d'une batterie..

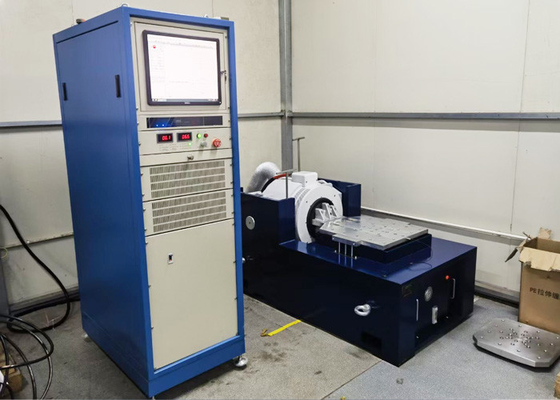

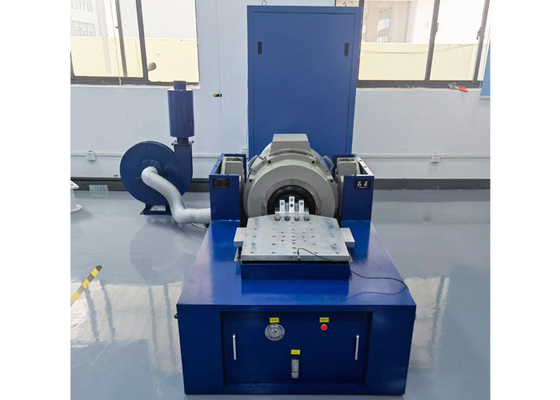

Le système d'essai par vibration est constitué de quatre parties: le banc d'essai par vibration, l'amplificateur de puissance, le contrôleur et le ventilateur de refroidissement.
La norme d'un équipement d'essai à batterie:
IEC 62133-1 Piles et piles secondaires contenant des électrolytes alcalins ou autres électrolytes non acides - Exigences de sécurité pour les piles secondaires portatives scellées et pour les piles fabriquées à partir d'ellespour une utilisation dans des applications portables - Partie 1:Systèmes au nickel clause 7.2.2;
UN38.3 T3:Vibration
Paramètre de l'équipement d'essai de la batterie:
| Banque d'essai de vibration électrique | |
| Force sinusoïdale nominale (pic) | Pour les véhicules à moteur à combustion |
| Force aléatoire nominale (pic) | Pour les véhicules à moteur à combustion |
| Force de choc nominale (pic) | Pour les véhicules à moteur à combustion |
| Plage de fréquences | 1 ‰ 3000 Hz |
| Le déplacement maximal (p-p) | 76 mm |
| Accélération maximale | 980 m/s2100 g) |
| Charge maximale | 500 kg ou plus |
| Diamètre de la table | F320 mm |
| Masse équivalente des pièces mobiles | 30 kg ou plus |
| vis de table | 12 × M12 |
| Dimension L × W × H | Pour les véhicules à moteur à combustion |
| Le poids | Environ 3100 kg |
| Amplificateur de puissance | |
| Sortie de l'amplificateur | 35 KVA |
| Voltage de sortie | 120 Vrms |
| Ratio signal/bruit | > 65 dB |
| Efficacité de l'amplificateur | > 95% |
| Protection du système | Protection contre la température, protection contre le sur déplacement, protection contre la surtension, protection contre le sur courant, protection contre la sous-tension, protection externe, protection contre les défauts logiques |
| Les dimensions | 580 × 1020 × 1800 mm |
| Le poids | 600 kg |
| Tableau d'extension verticale | |
| Taille du tableau | 1500 mm × 1500 mm |
| Poids de la table | 350 kg ou plus |
| Fréquence maximale | 200 Hz |
| Matériel | Alliages d'aluminium |
| Tableau à diapositives horizontales | |
| Taille du tableau | 1500 mm × 1500 mm |
| Poids de la table | 350 kg ou plus |
| Fréquence maximale | 200 Hz |
| Matériel | Alliages d'aluminium |
| Régulateur de vibration | |
|
Les fonctions Basé sur le système d'exploitation Windows 7 |
Fonctions de base: Sine, Random, Random+Sine, Random+Random, Choc typique, Recherche et séjour en résonance, Choc transitoire, Spectre de réponse au choc. 2 canaux d'entrée, 1 canal de sortie, 1 sortie COLA, réservés à la fonction d'interface de liaison environnementale de la chambre d'essai (interface d'E/S numérique) |
| Ventilateur | |
| Puissance du ventilateur | 7.5 kW |
| Volume de l'air | 0.52M3/s |
| Pression du vent | 5.8Kpa |
| Les dimensions | Pour les pièces d'occasion |
| Longueur du conduit | 4m |
| Le poids | 140 kg |
| Accéléromètre | |
| Plage de fréquences | 0.3-8000 Hz ± 10% |
| Plage de mesure | 2000 g |
| Résistance aux chocs | 2500 g |
| Longueur de la ligne | 5 m |
| Température de fonctionnement | -40 à 150°C |
| Le poids | 35 grammes |
| Méthode d'installation | M5 |
