Lieu d'origine: | porcelaine |
Nom de marque: | Hongce |
Certification: | Calibration Certificate(cost additional) |
Numéro de modèle: | HJ122 |
Quantité de commande min: | 1set |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Contreplaqué |
Délai de livraison: | 90 jours ouvrables |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 1 réglé par mois |
Nom du produit: | Détecteur de fuite par spectromètre de masse d'hélium | Produit sous l'inspection: | Relais de logement en céramique des véhicules à moteur |
---|---|---|---|
Couleur: | bleu et gris | Exactitude d'essai: | De grande précision |
Milieu d'essai: | Hélium | Taux de fuite d'alarme: | 1.0*10-9Pa·m3/sec |
Température d'essai: | -20℃~+60℃ | Le type: | Provide a adapté des services aux besoins du client |
Surligner: | Détecteur de fuite de spectromètre de masse d'hélium,Détecteur de fuite de spectromètre d'acier inoxydable |

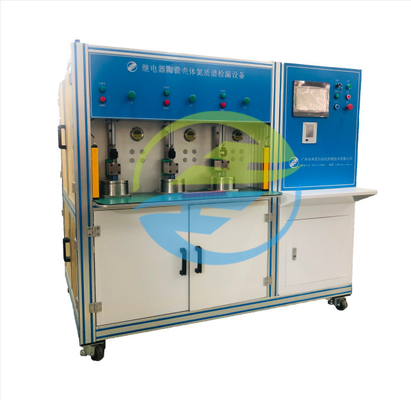

Casement en céramique pour équipement d'essai de fuite d'hélium sur relais de véhicule électrique
Introduction du projetÉquipement d'essai des fuites d'hélium:
Selon le principe de base de la détection des fuites d'hélium, le système détecte automatiquement et rapidement la fuite de la pièce en utilisant l'hélium comme gaz traceur.Le système déclenchera une alarme..
Processus de fonctionnementÉquipement d'essai des fuites d'hélium:
1L'opérateur place la pièce dans le dispositif fixe et appuie sur le bouton de démarrage.
2La boîte à vide se ferme automatiquement et le luminaire se scelle automatiquement.
3Le système aspirera automatiquement la boîte à vide et la pièce.
4Le système remplit automatiquement le produit d'hélium.
5Le système détecte automatiquement les fuites sur le produit.
6Si le résultat de l'essai est positif:
a. Le système épuise automatiquement l'hélium.
b. Le système ouvre automatiquement la porte de la boîte à vide.
c. Le voyant d'indication qualifié est allumé et l'opérateur décharge le produit.
d. L'opérateur installe le prochain produit à inspecter et lance un nouveau cycle d'essai.
7. Si le résultat de l'essai n'est pas satisfaisant:
a. Le système épuise automatiquement l'hélium.
b. Appuyez manuellement sur le bouton de confirmation.
c. Déballage automatique.
d. La lumière d'indicateur non qualifiée est allumée et l'opérateur décharge le produit.
e. L'opérateur installe le prochain produit à inspecter et lance un nouveau cycle d'essai.
Caractéristiques duÉquipement d'essai des fuites d'hélium:

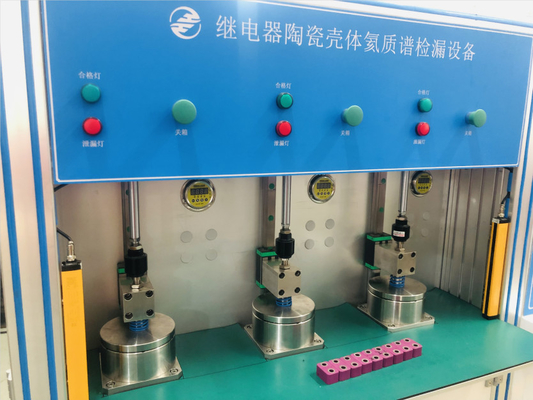

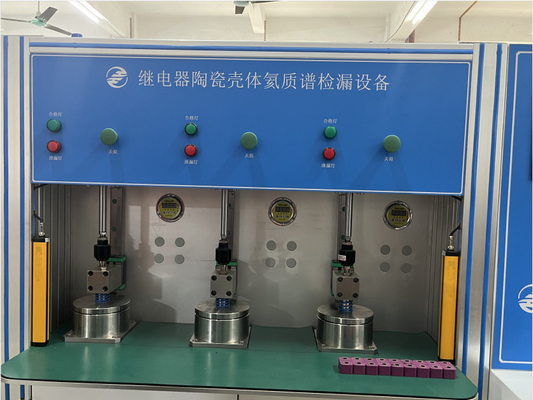

1L'appareil est équipé de trois boîtes à vide qui fonctionnent en liaison, nécessitant un seul opérateur pour l'utiliser.
2La pièce de travail complète automatiquement l'ensemble du processus dans la boîte à vide, qui adopte une structure en forme de cloche et peut automatiquement ouvrir et fermer vers le haut et vers le bas.L'opérateur n'a besoin que de charger et de décharger les matériaux, et le chargement et le déchargement sont simples et pratiques.
3. Le dispositif de boîte à vide peut installer jusqu'à une pièce à la fois. S'il n'est pas nécessaire d'installer la pièce, le trou d'installation de la pièce correspondante peut être bloqué avec une prise.
4Le détecteur d'hélium adopte un détecteur de fuite importé, avec une précision de détection de fuite maximale de 5 * 10-13Pa · m3/s. Le processus de détection de fuite peut identifier les pièces de grande et petite fuite,économie de consommation de gaz d'hélium.
5L'équipement est équipé au hasard d'une fuite simulée de 1,0 E-9 Pa · m3/s, avec un certificat délivré par l'institution nationale de métrologie pour la fuite.
6La distance entre la soupape remplie d'hélium et la pièce est courte, la consommation de gaz est faible et le coût de production est réduit.
7Le système est contrôlé par un PLC et affiche diverses informations sur un écran tactile couleur.
8Sécurité du fonctionnement de l'équipement, avec protection de sécurité et arrêt d'urgence, fonction de réinitialisation.
9La conception des équipements est conforme aux exigences ergonomiques.
Ples paramètres
Modèle | HJ122 |
Pièce testée | Carcasse en céramique |
Nombre de boîtes à vide | 3 (un seul produit est testé par boîte) |
Gaz traceur | Gaz d'hélium |
Pression de l'hélium | 0.5 MPa |
Récupération de l'hélium | Pas de recyclage |
Temps de cycle | 205 pièces/heure |
Taux de fuite de l'alarme | 1.0*10- 9P.m.3/seconde |
