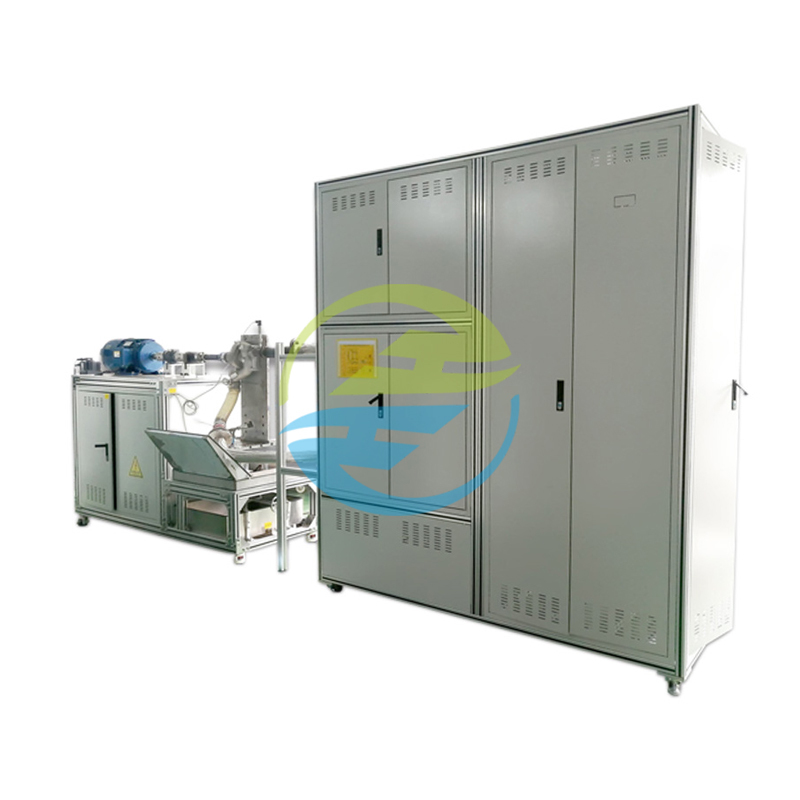

Banc d'essai de pompe à eau haute pression IEC 60034 - Essai complet des performances

Iec 60034 Banque d'essai de pompe à eau à haute pression Épreuve complète des performances

Description du produit
Le WPT-14 est un système complet de test de performance complet et de haute précision pour pompes à eau, conçu pour tester les équipements de pompage aux stades de R&D, de production et d'inspection.Il prend en charge les tests automatisés sous haute pression, débit variable, vitesse constante/vitesse variable et conditions multimédias, couvrant un large éventail de scénarios d'application industrielle.le dispositif est conforme aux normes internationales telles que ISO 9906, intègre des systèmes d'acquisition de données et de production de rapports traçables, et est largement utilisé dans la fabrication de pompes, la pétrochimie, les projets de conservation de l'eau et les institutions de recherche scientifique.

Objets d'essai

• Pompes centrifuges:Pompes à conduites à un ou plusieurs étages, horizontales ou verticales

• Pompes à déplacement positif:Pompes à plongeur, pompes à diaphragme, pompes à engrenages

• Pompes à conditions spéciales:Pompes submersibles, pompes à moteur en conserve, pompes magnétiques

Articles de vérification

1. Paramètres de performance:

   • La tête (courbe H-Q, précision)±00,5%)

   • Puissance et efficacité de l'arbre (P-Lecourbe, résolution 0,1%)

   • La tête d'aspiration positive nette (NPSHr, classe B selon l'ISO 9906)

2. Stabilité opérationnelle:

   • accélération de vibration (X/Y/Z à trois axes,≤2Le réglage de l'échantillon doit être effectué à l'aide d'un dispositif de réglage de l'échantillon.

   • bruit en décibels (à une distance de 1 m,≤85 dB pour une pompe de 55 kW)

3. Durabilité et sécurité:

   • Fuite du joint (joint mécanique)≤5 gouttes/minute)

   • Hausse de la température du moteur (enroulement du stator)≤120K, CEI 60034-1)

4. Tests spéciaux:

   • Adaptabilité au milieu à haute température (150°C de fonctionnement continu pendant 24 heures)

   • Tolérance aux particules (testée avec de l'eau contenant 50 μm d'impuretés, usure)≤0.05 mm)

Caractéristiques du produit
*Épreuves de haute précision et contrôle intelligent: des capteurs de haute précision et des systèmes de mesure et de contrôle intelligents sont utilisés pour obtenir une mesure précise de paramètres clés tels que la pression (± 0.2% FS)L'écran tactile de 12 pouces prend en charge le réglage du schéma d'essai en une seule touche.et le servo-moteur relié au PLC ajuste avec précision la vitesse pour assurer la fiabilité des données d'essai.
*Capacités d'essai multidimensionnelles: en plus des essais de performance classiques (courbe de débit tête, courbe d'efficacité énergétique de l'arbre, marge de cavitation),Il prend également en charge la surveillance synchrone d'indicateurs tels que les vibrations (résolution 0.1m/s2), le bruit (décision ±1dB), les fuites d'étanchéité et l'élévation de la température du roulement pour évaluer de manière exhaustive la stabilité de fonctionnement de la pompe.
*Conception flexible et adaptable: le dispositif à changement rapide (interface de bride DN50-DN600) est compatible avec divers types de pompes telles que les pompes horizontales, verticales et submersibles.Le système de vide en option simule les conditions de travail des pompes à puits profonds, et prend en charge les tests de divers supports tels que l'eau propre, les eaux usées et le pétrole pour répondre aux besoins de différentes industries.
*Traçabilité des données et gestion intelligente: 256 Go d'espace de stockage intégrés, génère automatiquement diverses courbes et rapports de test, prend en charge l'exportation USB/Ethernet et l'analyse des logiciels d'hébergement.Affichage en temps réel des graphiques statistiques des caractéristiques du produit, le marquage automatique et l'alarme des données anormales, conformément aux exigences de traçabilité de la qualité ISO 9001.

Normes internationales de référence
Le banc d'essai de la pompe à eau haute pression WPT-14 respecte strictement un certain nombre de normes internationales faisant autorité pour assurer l'exactitude et l'applicabilité globale des résultats des essais:
*ISO 9906:2018: Essai d'acceptation des performances hydrauliques des pompes (essai d'efficacité de la clause 5; essai NPSH de la clause 6).
*GB/T 3216-2016: Épreuve d'acceptation des performances hydrauliques des pompes dynamiques rotatives de niveau 1, 2, 3 (épreuve de la tête à la clause 5; limites de vibration et de bruit à la clause 6).
*Pour l'application de la présente directive:2010: pompes centrifuges pour les industries pétrolière, pétrochimique et gazière (clause 9 Essai d'intégrité mécanique; clause 10 Essai de performance).
*ANSI/HI 1.6-2019: Épreuve de l'efficacité de la pompe (section 4 Méthode de calcul de l'efficacité; section 5 Incertainty de l'essai).
*Nombre d'équipements2010: Machines électriques rotatives Partie 1: Nombre et performances (clause 7 Essai d'élévation de température; clause 8 Détermination de l'efficacité).
