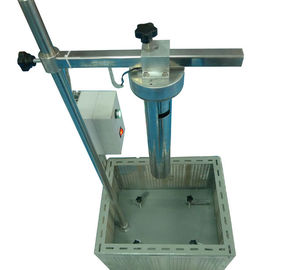

Machine d'essai verticale d'impact de marteau

Machine verticale d'essai au choc de marteau pour l'essai de force mécanique de clôture

L'information produit :

Ce dispositif répond à l'exigence standard IEC60068-2-75 de l'essai Ehc. Il est pour la force mécanique de essai de clôture du ménage et des appareils électriques semblables, lampes. Le dispositif est sorti par l'électro-aimant, qui peut assurer la version instantanée et la baisse verticale. Le dispositif de levage est combiné par le rail de guide de vis, qui peut faire le plus bas de gamme du contact sans heurt de conduit avec la surface du spécimen, la taille fixe de baisse est la longueur du rail de guide, n'entrent en contact avec juste aucun besoin de s'ajuster, facile à utiliser. Norme équipée du marteau de 2, 5, 10, 20, 50 J et du conduit, il convient à l'essai de force mécanique de clôture de la plupart des produits.

Paramètres techniques :

1. Alimentation d'énergie : 220V/50Hz.
2. Course d'ascenseur : 400-13500mm, opération manuelle, la taille de spécimen d'impact est 200-850mm.
3. Marteau : 2, 5, 10, 20 et 50J, acier inoxydable, assortissant 5 conduits.
4. Mode de libération : Contrôle principal, version instantanée d'électro-aimant.
5. Taille et poids : 2000*1000*1620mm, about150kg.

Taille de la chute

Pour produire des impacts de la sévérité exigée, l'élément saisissant sera libéré d'une taille selon la masse équivalente du pendule, selon le tableau 2.

Tableau 2-Height de la chute

Étapes d'opération :

1. Rétablissez le courant 220V 50Hz.
2. Le spécimen est placé sur l'embase en nylon.
3. Choisissez le marteau et le conduit d'impact selon le spécimen.
4. Rendez [le bouton de libération de baisse] automatique. Actuellement la lumière de bouton, installent le marteau et le conduit, le marteau sera absorbé par l'électro-aimant une fois qu'il est mis dedans, conduit vissant dans le boulon inférieur de la casserole d'échelle, suivant les indications du diagramme ci-dessous.

5. Le manuel ajustent la position de l'électro-aimant de dispositif de levage et de barre de traverse, pour faire le plus bas de gamme du contact de conduit juste avec la surface du spécimen et ont fixé le boulon de serrure de dispositif de levage et de barre de traverse.

6. Appuyez sur [le bouton de libération de baisse]. Actuellement la lumière de bouton dessus, le marteau finit un impact par un impact vertical de baisse de conduit le spécimen. [Le bouton automatique de version de baisse], et préparent pour le prochain essai au choc.

Note : Quand faites l'essai au choc à la fois prochaine, vous devez se lever le dispositif de levage, sortez le marteau d'impact, alors en dévissant le conduit, réinstallez le marteau, et en vissant alors dans le conduit, répétez les étapes ci-dessus procédant l'essai au choc. Quand la nécessité de spécimen d'être différents points d'impact, déplacent la séparation longitudinale du conduit par horizontal ajustez le boulon ou réinstallez le spécimen.

Entretien et précautions :

1. Découpez l'alimentation d'énergie après exécution de l'essai pour empêcher la surchauffe de l'électro-aimant.
2. La nécessité de spécimen d'être installé bien avant la baisse de marteau, ne peut pas faire l'essai au choc sans spécimen pour éviter d'endommager le marteau.
3. Antipoussière, résistant à l'humidité, attention de salaire à l'entretien.
