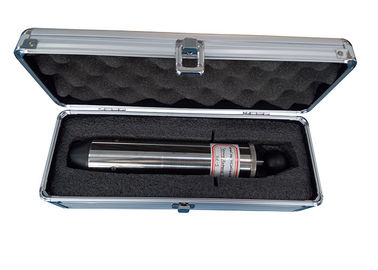

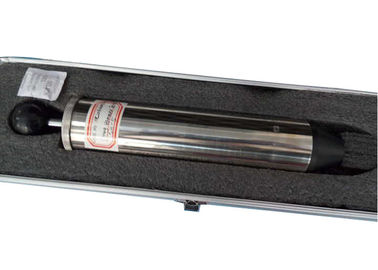

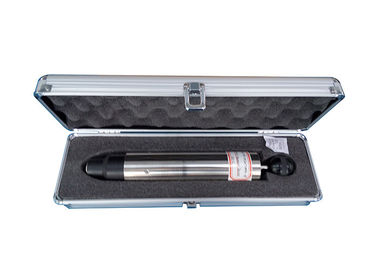

Appareil de contrôle réglable 250g de marteau de ressort d'appareillage d'essai au choc IEC60068-2-63 avec le manuel d'utilisation

Manuel d'utilisation réglable d'appareil de contrôle de marteau de ressort d'appareillage d'essai au choc IEC60068-2-63 SH-1.pdf

Détails de produit :

Le marteau de ressort (marteau d'impact) est fait selon les normes du marteau de ressort d'IEC60068-2-63 et d'IEC60068-2-75.This est disponible pour examiner la résistance à l'impact des produits électroniques et électriques, comme dispositif indispensable d'essai pour la détection de représentation de sécurité des produits électriques.

Le dispositif de choc de ressort convient à examiner la force mécanique des produits, tels que le ménage et les appareils électriques semblables, les produits électroniques, lampes, coquille électrique d'accessoires, bras de fonctionnement, poignée, bouton, lampe de témoin, lampe de signal et ainsi de suite, pour s'assurer que les produits examinés peuvent résister à des opérations imprudentes possibles et autres à des accidents, fonctionnant normalement, sans risque et sûrement.

Paramètres techniques :

Structure :

Le dispositif se compose principalement de corps, de composants d'impact et de mécanisme de déclenchement élastique de charge. Le principal organisme se compose du mécanisme de déclenchement, des composants d'impact et de tous les composants installés au principal organisme. Le composant d'impact inclut un marteau, le levier de marteau et une poignée d'opération.

Principe de fonctionnement :

Le marteau de ressort produit de l'énergie standard principalement par le de qualité normale de divers composants et du mouvement du ressort de marteau. En tirant la poignée d'opération, les mâchoires de version tombent sur le point de version du composant d'impact, alors le ressort de marteau est comprimé. Quand la quantité de compression est différente, le ressort sortira l'énergie différente, qui a été déjà calibrée dans le dispositif de calibrage d'énergie dans l'usine.

Méthode d'application :

• Selon les normes relatives, fixez svp (ou endroit) l'échantillon, puis choisissez l'énergie correspondante requise en tournant le plat.
• Choisissez le point d'essai au choc. Et tirez la poignée d'opération du marteau, jusqu'à ce que les mâchoires de libération engagent dans et les dents de levier de marteau (vous entendrez actuellement » le bruit du clic « ). Alors le dispositif est dans un état prêt.
• Faites le dispositif être verticalement vis-à-vis les points d'essai au choc sur la surface de l'échantillon et le toucher, puis poussez le dispositif, faisant à l'impact la libération composante, pour frapper finalement l'échantillon.

Avis :

A. Après calibrage du dispositif, ne le démontez pas ou n'ajustez pas la quantité de compression du ressort.

B. Si la quantité de compression des ressorts est ajustée, le dispositif doit être vérifié par le département de mesure avant d'être employée. Autrement, l'exactitude des résultats d'essai sera directement influencée.

C. afin d'empêcher des changements d'énergie d'impact provoqués par mauvais réglage, les produits ont été scellés dans l'usine. Si vous avez n'importe quelle question, entrez en contact avec svp notre usine, qui te fournira trois garanties et services courrier-techniques.

D. Measures devrait être pris pour empêcher la rouille du ressort de marteau (séchant le traitement étanche à l'humidité).

E. Requirements pour des conditions environnementales : la température 5~35℃, humidité 45 | 75%.
