Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Third Party Calibration, CE (Cost additional) |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 3 mois |
Conditions de paiement: | T / T, L / C |
Examinez le cycle: | 8sec. /piece | Chaîne de capteur de pression: | 0Bar < P < barre 10 |
---|---|---|---|
Précision de sonde de pression: | 0,1 % | Chaîne de capteur de vide: | 10pa< P <100000pa |
Précision de capteur de vide: | 10pa | ||
Surligner: | équipement de test de fuite d'hélium,essai de fuite d'hélium |

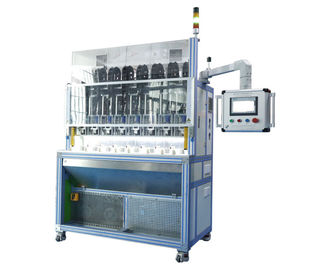

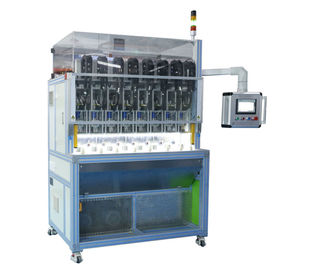

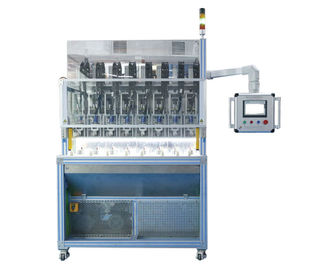

Système de test intégré intégré de vide de machine d'essai de cartouche pour le noyau de valve
La machine intégrée d'essai de cartouche intègrent la détection d'air comprimé, la détection de vide, les funcations trois d'essai de toruqe dans un, le cycle d'essai peut être 8sec. /piece, les stations d'essai peut être adapté aux besoins du client selon l'objet du client.
Spécification technique :
Impératif technique | Rresponse technique | |
Portée applicable de produit | Cartouche | Basé sur les produits du client |
Fonctions d'essai | Fuite | OUI |
Cartouche à l'intérieur de la fuite | OUI | |
Essai de couple | OUI | |
Caractéristiques principales
|
Type de machine | En ligne |
Centres d'essai | Peut être adapté aux besoins du client | |
Faites pression sur la chaîne de capteur (la barre) | 0Bar < P=""> | |
Font pression sur la précision de capteur | 0,1% | |
Chaîne de capteur de vide (barre) | 10pa< P=""> | |
Précision de capteur de vide | 10pa | |
Unité de rotation | Moteur servo avec la fonction de couple | |
Pression atmosphérique fonctionnante (barre) | 1.5Bar < P=""> | |
Caractéristique du montage SMED | Satisfaisant | |
Programme de PLC | automatiquement (sur mesure) |
|
Contrôle de paramètre distinct pour différentes stations | Satisfaisant | |
Vitesse de rotation générale réglable | Satisfaisant | |
Vitesse de rotation de essai réglable | Satisfaisant | |
Mélange de graisse | Satisfaisant | |
Essai de fuite dans la chambre chaude et froide | Satisfaisant | |
Écoulement transversal de essai en position étroite | Satisfaisant | |
Écoulement transversal de essai en position d'ouverture | Satisfaisant | |
Couple maximum |
Satisfaisant Alarme maximum de couple |
|
Marquez les pièces CORRECTES après essai | Satisfaisant | |
Couple réglable | Satisfaisant | |
Notation d'échec de machine | Satisfaisant | |
Disques de production | Satisfaisant | |
Fonction de nettoyage de graisse | Satisfaisant | |
Durée de cycle (s) | 8sec. /piece |
Avantages de machine :
(1) le type de machine est en ligne, inclut 8workingstations avec la durée de cycle du morceau 8sec pertest.
(2) graissent l'essai de mélange et de fuite pour le shallbe de cartouche automatiquement accompli. Les pièces d'OK et de NOK peuvent être distinguées. Des pièces CORRECTES seront marquées automatiquement andunloaded pour emballer manuellement. Des pièces de NOK seront déchargées et placées dans la boîte thedefective. Les erreurs de l'opérateur sont limitées.
(3) l'opération de machine sera automatiquement PLC controlledby avec la qualité improvetesting de rendement, de forte stabilité et facile élevée d'opération et abaissera le coût humain.
(4) la fuite d'Astandard est appliquée à la machine comme base de calibrage qui iscertified par le laboratoire de mesure de l'état.
(5) un dispositif de stabilité de pression est établi au themachine pour obtenir une mesure stable.

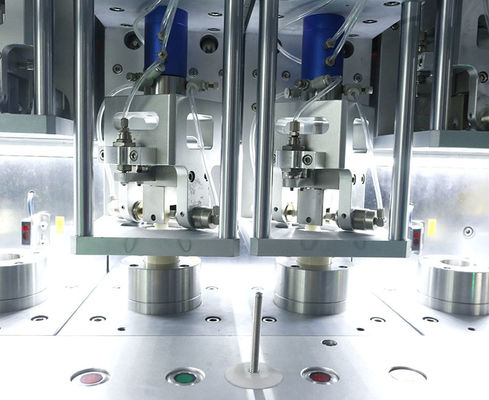

(6) un moteur servo avec la fonction de torquecontrol sont utilisés pour assurer le couple maximum andpositioning pendant l'essai.
(7) il y a un canal d'éruption dans le toeliminate de machine la saleté de la valve.
(8) il y a une fonction automatique d'inscription dans le themachine à assurer que les bonnes parts sont marquées.
(9) la méthode d'essai de fuite du withpressurization combiné par évacuation assure le taux faux de mesure pour être inférieure à 2%.
(10) des ventilationpipelines particulièrement conçus de machine ne seraient pas affectés par le mélange de graisse et les corps étrangers.
Procédures d'essais :

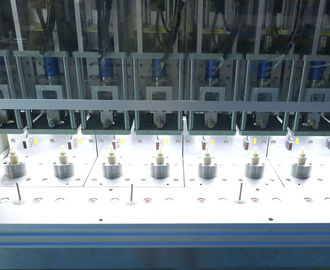

La machine inclut totalement les stations 8test avec la même procédure d'essais, et peut être actionnée par un opérateur.
Étape 1 : manuellement chargeant et déchargeant, un produit d'essai chaque fois. (4sec.)
Étape 2 : mélangez la graisse, pressez, tournez, ouvrez et fermez la cartouche. vérifiez à l'origine la cartouche pour assurer plus à bas taux de la mesure fausse (10sec.)
Premièrement, commutez rapidement et à plusieurs reprises la cartouche d'essai à la graisse de mélange entièrement, pendant la commutation de cartouche, purgez gaz propre et sec à la chambre froide de chambre, de salle chaude et de sortie pour assurer chaque chambre propre.
Deuxièmement, le contrôle si la graisse est mélangée complètement et chaque chambre est commutée à la bonne position, assurent le même état de chaque morceau d'essai.
Étape 3, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 4, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 5, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 6, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 7, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 8, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 9, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 10, station d'essai réservée (suffisance + pressurisation + échantillonnage + ventilation = 7sec de gaz.)
Étape 11, marquent la cloison CORRECTE (2sec.)
Marquez la partie CORRECTE automatiquement, cloison de NOK d'alarme.
Nous avons conçu 11 étapes, clients pouvons faire la combinaison selon les produits pecific des clients.
